本技術涉及魚飼料投喂，具體的，涉及一種魚飼料的自動投喂裝置。

背景技術：

1、經檢索，公開號為cn218527295u的專利公開了一種海洋經濟發展用魚飼料自動投喂裝置，該裝置當需要對飼料進行攪拌混合時，通過攪拌箱頂部左右兩側的入料口和入水口，可以將飼料放入攪拌箱內，接著打開第二電機，第二電機在工作時帶動攪拌軸和攪拌葉進行轉動，從而可以對攪拌箱內進行飼料攪拌工作，待攪拌混合完成后，打開電磁閥，并反向轉動第二電機，第二電機在工作時將飼料從下料管內導出，此時打開第一電機，第一電機在工作時帶動分料盤轉動，可以對飼料進行分批投喂的功能，防止投料過快，控制下料的速度與次數。

2、上述裝置中魚飼料投喂面積固定會導致飼料的浪費，主要原因是投喂的某些區域飼料過多，而魚群并未完全消耗，這些剩余的飼料會被浪費掉，這不僅會增加喂食的成本，還會對水中環境造成負面影響，因此需要一種魚飼料的自動投喂裝置。

技術實現思路

1、對現有技術的不足，本實用新型提供了一種魚飼料的自動投喂裝置，解決上述背景技術中所提到的技術問題。

2、本實用新型的技術方案如下：一種魚飼料的自動投喂裝置，包括飼料罐、固定連通在飼料罐底部的投喂管，飼料罐上固定連接有安裝板，所述安裝板的側面設置有用于對魚飼料進行擺動擴撒的投喂機構；

3、所述投喂機構包括固定連通在投喂管底端的軟管，軟管的底端固定連通有定管套，定管套的周面固定連接有擺板，擺板遠離定管套一端的側面與安裝板的側面轉動連接，所述安裝板遠離軟管的一側設置有用于驅動擺板來回晃動的動力組件。

4、優選的，所述動力組件包括固定在安裝板側面的電機，電機的輸出端固定連接有轉板，轉板遠離電機輸出端的一端轉動連接有驅擺塊，驅擺塊滑動套設在擺板的內部。

5、優選的，所述投喂管的外壁設置有用于對魚飼料投喂量進行監測的控量機構，控量機構包括從上到下依次固定在投喂管外壁的流量傳感器和電閥門。

6、優選的，所述飼料罐的頂部螺紋連接有罐蓋，罐蓋的頂部設置有混合機構。

7、優選的，所述罐蓋的內部設置有用于對飼料罐內濕度進行實時監測的防潮機構，防潮機構包括固定在罐蓋內頂壁的濕度傳感器。

8、優選的，所述飼料罐的內壁固定連接有加熱塊，罐蓋的頂部固定連通有單向排汽管。

9、優選的，所述飼料罐的外壁固定連接有控制面板，混合機構、電機、流量傳感器、電閥門、濕度傳感器、加熱塊均與控制面板電性相連。

10、相較于現有技術，本實用新型的有益效果為：

11、1、本實用新型設計投喂機構，通過投喂機構的設置可以使魚飼料擺動擴撒在魚缸內，可以幫助減少某些區域飼料過多的問題，從而降低魚群未能完全消耗飼料并導致水質問題的風險。

12、2、本實用新型設計控量機構，通過控量機構的設置可以控制魚飼料的流動量，進而實現魚飼料的定量投喂，定量投喂可以最大限度地減少飼料的剩余，減少水體中的廢物和污染物質，這有助于維持水體的清潔和穩定的水質條件。

13、3、本實用新型設計防潮機構，通過防潮機構的設置可以控制和管理飼料罐內的濕度，可以提高魚飼料的質量和效率，從而改善魚類的飼養環境，促進魚類的健康成長。

技術特征：

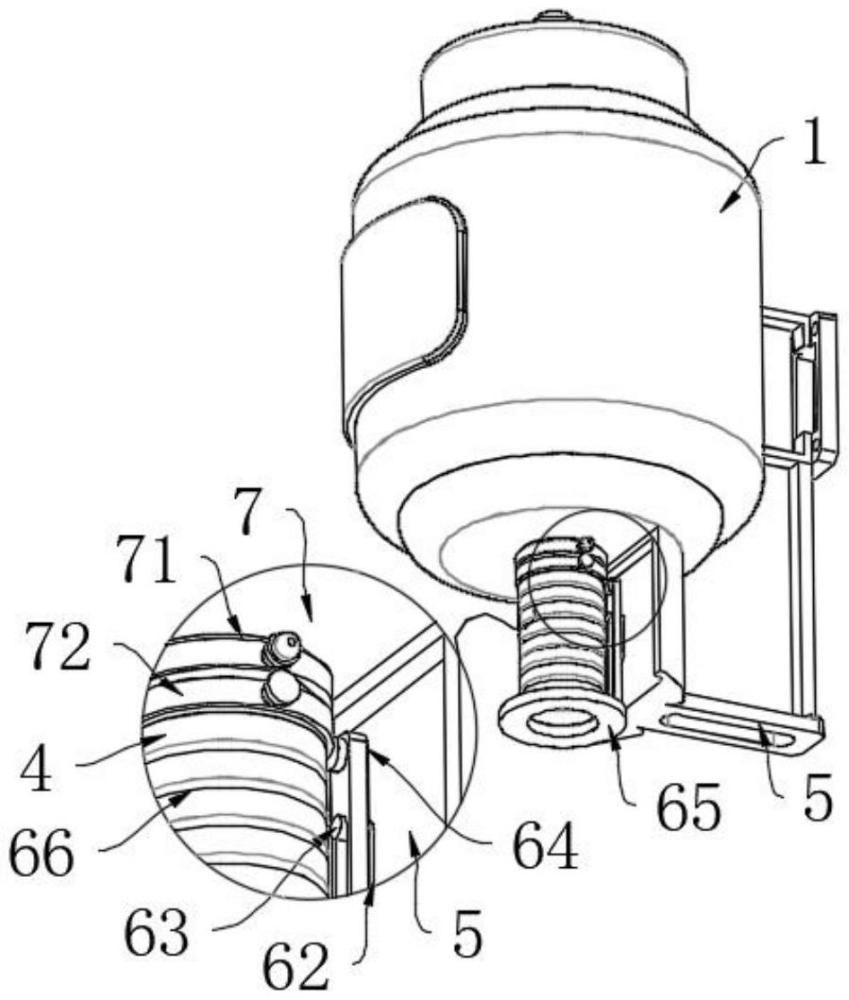

1.一種魚飼料的自動投喂裝置，包括飼料罐(1)、固定連通在飼料罐(1)底部的投喂管(4)，其特征在于，飼料罐(1)上固定連接有安裝板(5)，所述安裝板(5)的側面設置有用于對魚飼料進行擺動擴撒的投喂機構(6)；

2.根據權利要求1所述的一種魚飼料的自動投喂裝置，其特征在于，所述動力組件包括固定在安裝板(5)側面的電機(61)，電機(61)的輸出端固定連接有轉板(62)，轉板(62)遠離電機(61)輸出端的一端轉動連接有驅擺塊(63)，驅擺塊(63)滑動套設在擺板(64)的內部。

3.根據權利要求1所述的一種魚飼料的自動投喂裝置，其特征在于，所述投喂管(4)的外壁設置有用于對魚飼料投喂量進行監測的控量機構(7)，控量機構(7)包括從上到下依次固定在投喂管(4)外壁的流量傳感器(71)和電閥門(72)。

4.根據權利要求1所述的一種魚飼料的自動投喂裝置，其特征在于，所述飼料罐(1)的頂部螺紋連接有罐蓋(2)，罐蓋(2)的頂部設置有混合機構(3)。

5.根據權利要求4所述的一種魚飼料的自動投喂裝置，其特征在于，所述罐蓋(2)的內部設置有用于對飼料罐(1)內濕度進行實時監測的防潮機構(9)，防潮機構(9)包括固定在罐蓋(2)內頂壁的濕度傳感器(91)。

6.根據權利要求1所述的一種魚飼料的自動投喂裝置，其特征在于，所述飼料罐(1)的內壁固定連接有加熱塊(92)，罐蓋(2)的頂部固定連通有單向排汽管(93)。

7.根據權利要求1所述的一種魚飼料的自動投喂裝置，其特征在于，所述飼料罐(1)的外壁固定連接有控制面板(8)，混合機構(3)、電機(61)、流量傳感器(71)、電閥門(72)、濕度傳感器(91)、加熱塊(92)均與控制面板(8)電性相連。

技術總結
本技術涉及魚飼料投喂技術領域，提出了一種魚飼料的自動投喂裝置，包括飼料罐、固定連通在飼料罐底部的投喂管。本技術投喂機構的設置可以使魚飼料擺動擴撒在魚缸內，可以幫助減少某些區域飼料過多的問題，從而降低魚群未能完全消耗飼料并導致水質問題的風險；本技術通過控量機構的設置可以控制魚飼料的流動量，進而實現魚飼料的定量投喂，定量投喂可以最大限度地減少飼料的剩余，減少水體中的廢物和污染物質，這有助于維持水體的清潔和穩定的水質條件；本技術通過防潮機構的設置可以控制和管理飼料罐內的濕度，可以提高魚飼料的質量和效率，從而改善魚類的飼養環境，促進魚類的健康成長。

技術研發人員：程東,江海龍
受保護的技術使用者：安徽省鑫龍漁業有限公司
技術研發日：20240725
技術公布日：2025/4/28
