本技術涉及農業種植，尤其涉及一種席草栽培的施肥裝置。

背景技術：

1、席草就是用來編織成草席的植草莖，而編織成草席的植草莖并非為一種，其中采用燈心草、蒲草、馬蘭草編織的草席多受人們的喜愛。在對于席草進行取用一進行大量席草生產編織活動中，基本采用種植栽培的方式進行獲取。

2、在對草席編織用草的栽培種植活動中，需要對種植的席草進行施肥，以促進其草莖的生長，而現有的施肥裝置或用具在對席草施肥作業中，不便于精準地對于長出的席草根部進行施肥，不利于提升肥料施用效率，而且不利于對席草進行保護。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種席草栽培的施肥裝置，解決了上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種席草栽培的施肥裝置，包括肥料蓄置框筒，所述肥料蓄置框筒靠近框口的外部環套并固定安裝有施肥作業提持環架，所述肥料蓄置框筒框壁遠離框口一端連通并固定插接有肥料疏流管，所述肥料疏流管遠離肥料蓄置框筒的一端連通并固定套接有肥料施出球殼，所述肥料施出球殼偏離肥料疏流管軸心處的殼壁貫穿開設有肥料施出孔，所述肥料疏流管的表面活動套接有連接轉管，所述連接轉管的兩端分別固定安裝有啟閉撥轉盤架和連接斗套，所述連接斗套遠離啟閉撥轉盤架的一端固定安裝有啟閉球套，且啟閉球套活動套接在肥料施出球殼表面，所述啟閉球套殼壁貫穿開設有啟閉對位孔，且啟閉對位孔與肥料施出孔孔位大小相等且可重合。

4、優選的，所述施肥作業提持環架包括支撐條板、操持軸框、第一提持套和第二提持套，所述支撐條板的兩端分別與操持軸框和肥料蓄置框筒表面固定連接，所述第一提持套和第二提持套分別固定套接于操持軸框的橫向部分表面和縱向部分表面。

5、優選的，所述啟閉撥轉盤架包括連接筋桿、撥轉環盤和防滑凸條，所述防滑凸條固定設置于撥轉環盤的外沿表面，所述連接筋桿的兩端分別與連接轉管和撥轉環盤固定連接。

6、優選的，所述肥料疏流管靠近肥料蓄置框筒的外表面處固定安裝有加強支板，所述加強支板遠離肥料蓄置框筒的一端與肥料蓄置框筒的表面固定連接。

7、優選的，所述第一提持套的表面環繞設置有防滑凸圈，所述第二提持套的表面環繞開設有防滑環槽。

8、優選的，所述肥料蓄置框筒靠近肥料疏流管一端的端面為半圓弧面狀，所述肥料疏流管連接于肥料蓄置框筒半圓弧面的中心突出部。

9、與現有技術相比，本實用新型的有益效果是：該一種席草栽培的施肥裝置，通過設置肥料蓄置框筒蓄積施用的固體廢料，并且通過設置肥料疏流管和肥料施出球殼作為肥料的向下流通和流出結構，使得肥料施出孔對準席草根部進行施肥非常方便、非常精準，極大提升了肥料施用效率，而且設置的連接轉管、連接斗套和啟閉球套作為外部封閉鎖止結構，使結構表面的圓滑狀不易對生長部分的草莖部分造成刮傷損壞，所以也達到了便于對席草進行保護的效果，具備了良好的實用性。

技術特征：

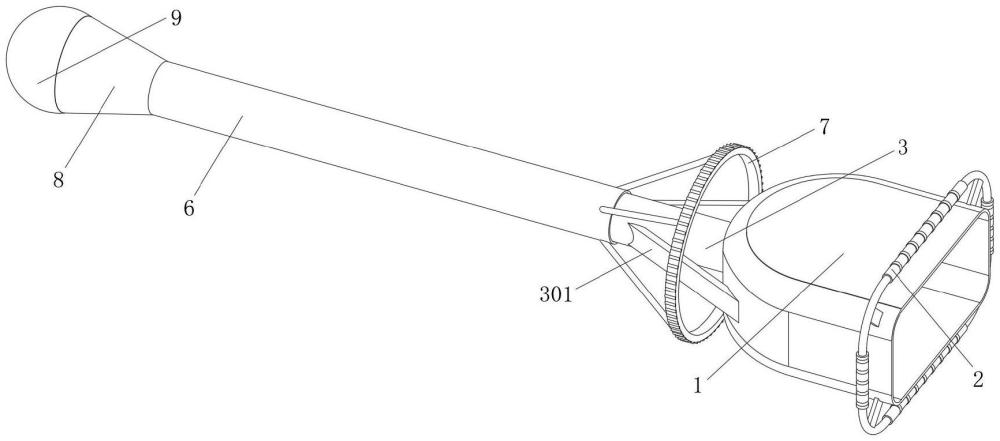

1.一種席草栽培的施肥裝置，包括肥料蓄置框筒(1)，其特征在于，所述肥料蓄置框筒(1)靠近框口的外部環套并固定安裝有施肥作業提持環架(2)，所述肥料蓄置框筒(1)框壁遠離框口一端連通并固定插接有肥料疏流管(3)，所述肥料疏流管(3)遠離肥料蓄置框筒(1)的一端連通并固定套接有肥料施出球殼(4)，所述肥料施出球殼(4)偏離肥料疏流管(3)軸心處的殼壁貫穿開設有肥料施出孔(5)，所述肥料疏流管(3)的表面活動套接有連接轉管(6)，所述連接轉管(6)的兩端分別固定安裝有啟閉撥轉盤架(7)和連接斗套(8)，所述連接斗套(8)遠離啟閉撥轉盤架(7)的一端固定安裝有啟閉球套(9)，且啟閉球套(9)活動套接在肥料施出球殼(4)表面，所述啟閉球套(9)殼壁貫穿開設有啟閉對位孔(10)，且啟閉對位孔(10)與肥料施出孔(5)孔位大小相等且可重合。

2.根據權利要求1所述的一種席草栽培的施肥裝置，其特征在于，所述施肥作業提持環架(2)包括支撐條板(201)、操持軸框(202)、第一提持套(203)和第二提持套(204)，所述支撐條板(201)的兩端分別與操持軸框(202)和肥料蓄置框筒(1)表面固定連接，所述第一提持套(203)和第二提持套(204)分別固定套接于操持軸框(202)的橫向部分表面和縱向部分表面。

3.根據權利要求1所述的一種席草栽培的施肥裝置，其特征在于，所述啟閉撥轉盤架(7)包括連接筋桿(701)、撥轉環盤(702)和防滑凸條(703)，所述防滑凸條(703)固定設置于撥轉環盤(702)的外沿表面，所述連接筋桿(701)的兩端分別與連接轉管(6)和撥轉環盤(702)固定連接。

4.根據權利要求1所述的一種席草栽培的施肥裝置，其特征在于，所述肥料疏流管(3)靠近肥料蓄置框筒(1)的外表面處固定安裝有加強支板(301)，所述加強支板(301)遠離肥料蓄置框筒(1)的一端與肥料蓄置框筒(1)的表面固定連接。

5.根據權利要求2所述的一種席草栽培的施肥裝置，其特征在于，所述第一提持套(203)的表面環繞設置有防滑凸圈，所述第二提持套(204)的表面環繞開設有防滑環槽。

6.根據權利要求1所述的一種席草栽培的施肥裝置，其特征在于，所述肥料蓄置框筒(1)靠近肥料疏流管(3)一端的端面為半圓弧面狀，所述肥料疏流管(3)連接于肥料蓄置框筒(1)半圓弧面的中心突出部。

技術總結
本技術涉及農業種植技術領域，公開了一種席草栽培的施肥裝置，包括肥料蓄置框筒，所述肥料蓄置框筒靠近框口的外部環套并固定安裝有施肥作業提持環架，所述肥料蓄置框筒框壁遠離框口一端連通并固定插接有肥料疏流管。該一種席草栽培的施肥裝置，通過設置肥料蓄置框筒蓄積施用的固體廢料，并且通過設置肥料疏流管和肥料施出球殼作為肥料的向下流通和流出結構，使得肥料施出孔對準席草根部進行施肥非常方便、非常精準，極大提升了肥料施用效率，而且設置的連接轉管、連接斗套和啟閉球套作為外部封閉鎖止結構，使結構表面的圓滑狀不易對生長部分的草莖部分造成刮傷損壞，所以也達到了便于對席草進行保護的效果，具備了良好的實用性。

技術研發人員：馬明,李國勇,張克萍
受保護的技術使用者：安徽省壽縣板橋草制工藝品有限公司
技術研發日：20240725
技術公布日：2025/4/28
