本技術涉及打磨裝置領域，具體為一種石材打磨裝置。

背景技術：

1、石材打磨裝置應用于建材生產行業，主要用于針對石材表面尖銳凸起進行打磨處理，旨在通過機械化的方式，批量對石材表面進行打磨，以去除石材表面棱角、凸起，以提高石材表面的平整度。

2、現有石材打磨裝置在設計上常存在密封性不足的問題，導致打磨過程中產生的粉塵和碎屑容易外溢，污染工作環境，此外現有石材打磨裝置的減震降噪效果有限，打磨過程中產生的振動和噪音較大，大量的粉塵以及打磨過程中的噪聲可能對操作人員的健康造成影響。

3、鑒于此我們提出一種石材打磨裝置來解決現有的問題。

技術實現思路

1、本實用新型的目的在于提供一種石材打磨裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種石材打磨裝置，包括底座，所述底座的兩端設有支架，并通過支架可轉動地安裝有打磨筒，底座上還安裝有驅使打磨筒旋轉的驅動裝置，打磨筒上固定有與驅動裝置嚙合傳動的被驅動組件，打磨筒的內部具有打磨腔，打磨腔中固定有中空打磨組件，打磨腔與打磨組件之間填充有緩沖件，打磨筒的兩端設有貫穿打磨筒且分別從兩端連通打磨腔的開口，兩端的開口均可拆卸地連接有密封件。

3、優選的，所述打磨筒兩端開口的外壁上設有內凹的若干連接孔，所述密封件上對應位置設有若干通孔，通孔中設有連接件，用于將密封件與打磨筒連接，封閉打磨筒兩端的開口。

4、優選的，所述密封件靠近打磨筒開口的一端具有凸出于密封件端壁的凸臺，且所述凸臺的外徑與開口的內徑相吻合。

5、優選的，所述凸臺的外周上設有向凸臺軸心方向內凹的卡槽，卡槽中固定有密封圈。

6、優選的，所述打磨組件為固定安裝在打磨腔中的圓柱狀硬質中空磨盤。

7、優選的，所述打磨腔兩端開口的內徑小于中空磨盤的內徑，開口內壁與中空磨盤的內壁呈階梯設置。

8、優選的，所述緩沖件為彈性吸音棉。

9、優選的，所述驅動裝置包括固定安裝在底座上的驅動件、與驅動件的輸出端連接的減速器、連接在減速器的輸出軸上的主動齒輪，所述主動齒輪與被驅動組件嚙合傳動。

10、優選的，所述被驅動組件為套裝固定在打磨筒外周上的大齒圈，所述大齒圈的直徑大于主動齒輪的直徑。

11、與現有技術相比，本實用新型的有益效果是：本實用新型通過設置可拆卸的密封件與打磨筒兩端的開口緊密連接，密封件具有凸臺結構和密封圈，增強了裝置的密封性，有效防止粉塵和碎屑的外溢，并在打磨腔與打磨組件之間填充設置緩沖件，阻止振動進一步向外傳導并吸收打磨過程產生的噪音。

技術特征：

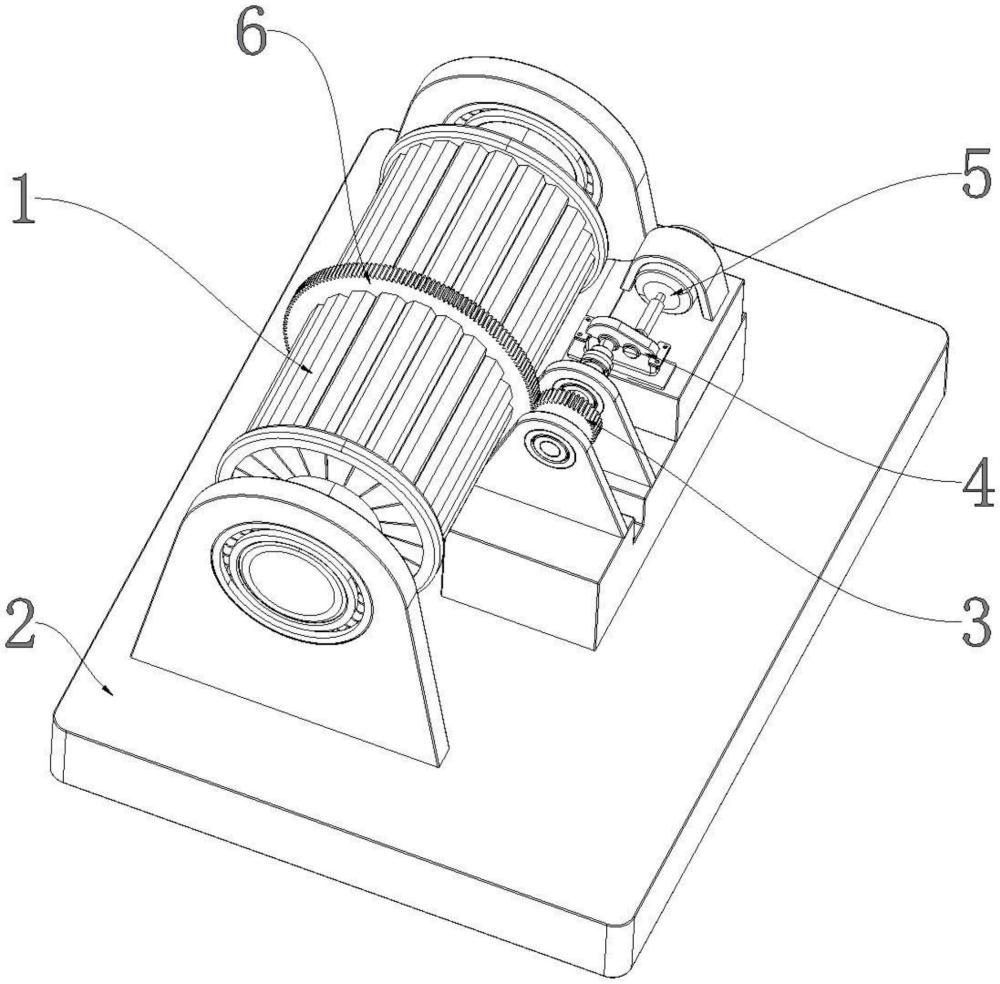

1.一種石材打磨裝置，包括底座（2），所述底座（2）的兩端設有支架，并通過支架可轉動地安裝有打磨筒（1），底座（2）上還安裝有驅使打磨筒（1）旋轉的驅動裝置，打磨筒（1）上固定有與驅動裝置嚙合傳動的被驅動組件（6），其特征在于：打磨筒（1）的內部具有打磨腔（11），打磨腔（11）中固定有中空打磨組件（17），打磨腔（11）與打磨組件（17）之間填充有緩沖件（16），打磨筒（1）的兩端設有貫穿打磨筒（1）且分別從兩端連通打磨腔（11）的開口（12），兩端的開口（12）均可拆卸地連接有密封件（14）。

2.根據權利要求1所述的一種石材打磨裝置，其特征在于：所述打磨筒（1）兩端開口（12）的外壁上設有內凹的若干連接孔（13），所述密封件（14）上對應位置設有若干通孔，通孔中設有連接件，用于將密封件（14）與打磨筒（1）連接，封閉打磨筒（1）兩端的開口（12）。

3.根據權利要求2所述的一種石材打磨裝置，其特征在于：所述密封件（14）靠近打磨筒（1）開口（12）的一端具有凸出于密封件（14）端壁的凸臺（15），且所述凸臺（15）的外徑與開口（12）的內徑相吻合。

4.根據權利要求3所述的一種石材打磨裝置，其特征在于：所述凸臺（15）的外周上設有向凸臺（15）軸心方向內凹的卡槽，卡槽中固定有密封圈（151）。

5.根據權利要求1所述的一種石材打磨裝置，其特征在于：所述打磨組件（17）為固定安裝在打磨腔（11）中的圓柱狀硬質中空磨盤。

6.根據權利要求5所述的一種石材打磨裝置，其特征在于：所述打磨腔（11）兩端開口（12）的內徑小于中空磨盤的內徑，開口（12）內壁與中空磨盤的內壁呈階梯設置。

7.根據權利要求1所述的一種石材打磨裝置，其特征在于：所述緩沖件（16）為彈性吸音棉。

8.根據權利要求1所述的一種石材打磨裝置，其特征在于：所述驅動裝置包括固定安裝在底座（2）上的驅動件（5）、與驅動件（5）的輸出端連接的減速器（4）、連接在減速器（4）的輸出軸上的主動齒輪（3），所述主動齒輪（3）與被驅動組件（6）嚙合傳動。

9.根據權利要求8所述的一種石材打磨裝置，其特征在于：所述被驅動組件（6）為套裝固定在打磨筒（1）外周上的大齒圈，所述大齒圈的直徑大于主動齒輪（3）的直徑。

技術總結
本技術涉及打磨裝置領域，尤其涉及一種石材打磨裝置，其技術方案包括底座，所述底座的兩端設有支架，并通過支架可轉動地安裝有打磨筒，底座上還安裝有驅使打磨筒旋轉的驅動裝置，打磨筒上固定有與驅動裝置嚙合傳動的被驅動組件，打磨筒的內部具有打磨腔，打磨腔中固定有中空打磨組件，打磨腔與打磨組件之間填充有緩沖件，打磨筒的兩端設有貫穿打磨筒且分別從兩端連通打磨腔的開口。本技術通過設置可拆卸的密封件與打磨筒兩端的開口緊密連接，密封件具有凸臺結構和密封圈，增強了裝置的密封性，有效防止粉塵和碎屑的外溢，并在打磨腔與打磨組件之間填充設置緩沖件，阻止振動進一步向外傳導并吸收打磨過程產生的噪音。

技術研發人員：李佳,李金生
受保護的技術使用者：鄭州石寶寶科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
