本技術屬于農業設備，具體的說，涉及一種滇黃精林下生態循環栽培廢菌材加工設備。

背景技術：

1、林下生態循環種植是指選擇可間作增產的喜陰、喜潮作物，利用天然林或者人工林為這些作物提供天然環境，促進其生長，減少化學肥料和農藥的使用，以達到降低農殘和化學殘留的目的，實現生態種植，提升林下種植作物的品質和提高企業、種植戶的經濟收入的生態生產方式。

2、廢菌材是指栽培食用菌后剩下的菌糠以及采收食用菌加工后剩下的畸形菇以及菇腿等殘余物。這些殘余物富含有機質，對于改善林地土壤環境具有良好的效果，但是菌糠等殘余物未經腐熟，直接施用于種植滇黃精的林地，不利于滇黃精的生長，需要將廢菌材腐熟后再施用或者將廢菌材施用于林地后在土壤內腐熟一段時間后，再移栽滇黃精。

3、廢菌材含水較高且結塊較大（菌糠成團），直接施用于土壤內需要較長時間來進行腐熟，因此，需要將廢菌材粉碎成小塊晾干以后在粉碎成小顆粒人工撒施于林地內進行翻耕，使得廢菌材在土壤內自然腐熟。粉碎、人工撒施和翻耕幾個過程相對獨立，耗時較長，同時人工完成撒施也較為費力且土壤內含水較低時腐熟速度較慢。

技術實現思路

1、為了克服背景技術中存在的問題，本實用新型提供了一種滇黃精林下生態循環栽培廢菌材加工設備。

2、為實現上述目的，本實用新型是通過如下技術方案實現的：

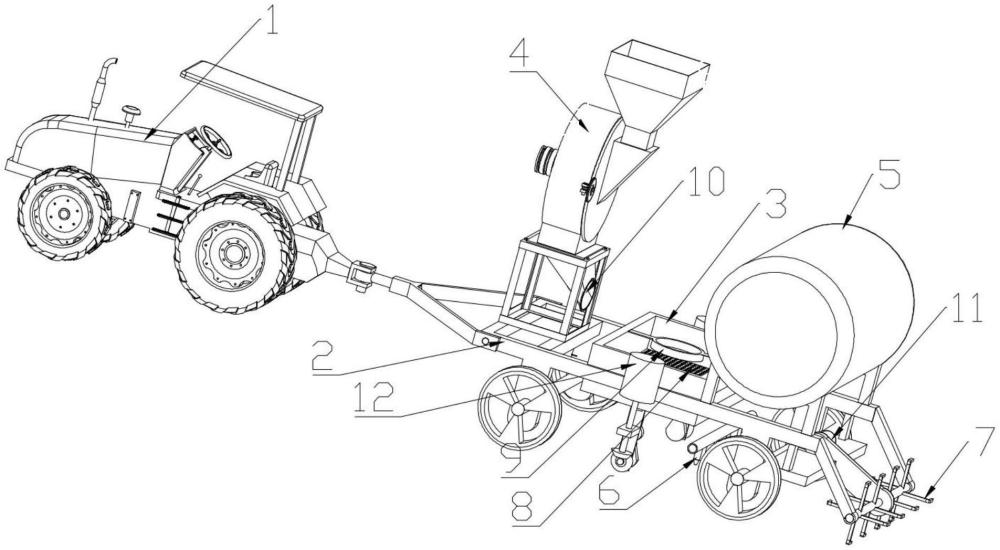

3、一種滇黃精林下生態循環栽培廢菌材加工設備，包括牽引車、加工車、控制器、蓄電池，牽引車驅使加工車移動；所述加工車上設有料框、粉碎機、水罐、噴頭、翻耕耙以及敲擊組件；所述料框底部設有若干通孔，料框的上端通過連桿設有布袋筒；所述粉碎機通過第一電機驅動，粉碎機的出料口通過布袋連接布袋筒；所述加工車上位于料框的后方設有多個噴頭，所述噴頭通過水管連接水罐；所述加工車遠離牽引車的一端設有翻耕耙，翻耕耙通過第二電機驅動；控制器控制第一、第二電機的啟閉和轉速，蓄電池為前述的電機和控制器提供電源。

4、進一步地，所述敲擊組件包括第三電機、錐齒輪組、轉軸、凸輪、抵接輪、橫塊、復位彈簧、門形塊和敲擊桿，所述料框下端固定連接橫塊，貫穿橫塊設敲擊桿，敲擊桿的下端連接門形塊，門形塊之間轉動連接抵接輪，敲擊桿上位于橫塊和門形塊之間套設復位彈簧；所述抵接輪下端抵接凸輪，凸輪通過轉軸、錐齒輪組連接驅動其轉動的第三電機。

5、進一步地，所述水管還連接水泵，蓄電池為水泵提供電源。

6、進一步地，所述牽引車通過柴油機驅動，柴油機的輸出輪上通過皮帶連接發電機，發電機為蓄電池充電。

7、本實用新型的有益效果：

8、1、本實用新型將廢菌材的粉碎、撒施和翻耕入土集成一體完成，較傳統手段而言，較為省時省力；

9、2、本實用新型設有水管、水罐和噴頭，可以為林地和顆粒廢菌材噴水，在一定程度上增加土壤濕度可提升發酵腐熟效率，為了進一步提高腐熟效率，可以在水內添加現有的可提升腐熟效率的微生物菌劑一起噴施，提升腐熟效率；

10、3、粉碎機的出料口通過布袋連接至料框的布袋筒內，可以防止粉碎機內粉碎排出的顆粒飛濺；使用時可以將布袋遠離粉碎機的一端插入至布袋筒內，然后將布袋翻遍固定至布袋筒的下端即可；

11、4、敲擊組件的設置可以敲擊料框的底部，配合加工車移動是的振動，可在一定程度上提升料框內小顆粒廢菌材的下料速度。

技術特征：

1.一種滇黃精林下生態循環栽培廢菌材加工設備，其特征在于：包括牽引車、加工車、控制器、蓄電池，牽引車驅使加工車移動；所述加工車上設有料框、粉碎機、水罐、噴頭、翻耕耙以及敲擊組件；所述料框底部設有若干通孔，料框的上端通過連桿設有布袋筒；所述粉碎機通過第一電機驅動，粉碎機的出料口通過布袋連接布袋筒；所述加工車上位于料框的后方設有多個噴頭，所述噴頭通過水管連接水罐；所述加工車遠離牽引車的一端設有翻耕耙，翻耕耙通過第二電機驅動；控制器控制第一、第二電機的啟閉和轉速，蓄電池為前述的電機和控制器提供電源。

2.根據權利要求1所述的一種滇黃精林下生態循環栽培廢菌材加工設備，其特征在于：所述敲擊組件包括第三電機、錐齒輪組、轉軸、凸輪、抵接輪、橫塊、復位彈簧、門形塊和敲擊桿，所述料框下端固定連接橫塊，貫穿橫塊設敲擊桿，敲擊桿的下端連接門形塊，門形塊之間轉動連接抵接輪，敲擊桿上位于橫塊和門形塊之間套設復位彈簧；所述抵接輪下端抵接凸輪，凸輪通過轉軸、錐齒輪組連接驅動其轉動的第三電機。

3.根據權利要求1所述的一種滇黃精林下生態循環栽培廢菌材加工設備，其特征在于：所述水管還連接水泵，蓄電池為水泵提供電源。

4.根據權利要求1所述的一種滇黃精林下生態循環栽培廢菌材加工設備，其特征在于：所述牽引車通過柴油機驅動，柴油機的輸出輪上通過皮帶連接發電機，發電機為蓄電池充電。

技術總結
本技術涉及一種滇黃精林下生態循環栽培廢菌材加工設備，包括牽引車、加工車、控制器、蓄電池，牽引車驅使加工車移動；加工車上設有料框、粉碎機、水罐、噴頭、翻耕耙以及敲擊組件；所述料框底部設有若干通孔，料框的上端通過連桿設有布袋筒；所述粉碎機通過第一電機驅動，粉碎機的出料口通過布袋連接布袋筒；所述加工車上位于料框的后方設有多個噴頭，所述噴頭通過水管連接水罐；所述加工車遠離牽引車的一端設有翻耕耙，翻耕耙通過第二電機驅動；控制器控制電機的啟閉和轉速，蓄電池為電機和控制器提供電源。本技術將廢菌材的粉碎、撒施和翻耕入土集成一體完成，較傳統手段而言，較為省時省力。

技術研發人員：胡強,左智天,王元忠,朱新焰,鐘應峰
受保護的技術使用者：云南省農業科學院藥用植物研究所
技術研發日：20240716
技術公布日：2025/4/28
