本發明涉及大蒜收獲，具體為一種便于蒜頭去泥的大蒜收獲機。

背景技術：

1、我國是全世界最大的大蒜生產國、消費國和出口國，大蒜生產歷史悠久、品質優良，國產大蒜深受國內外消費者青睞，國際市場占有額很大。在消費結構、出口結構不斷調整和優化的雙重拉動下，大蒜產業正逐漸成為極具發展?jié)摿Φ某柈a(chǎn)業和創匯產業。大蒜是一種常見、常食的蔬菜，不但有一種獨特的蒜香，可以解除油膩，而且還具有一定藥用價值：解毒殺蟲、消腫止痛、止瀉、溫脾暖胃等。在幼苗期，其整株可以食用，例如常見的中國菜肴：蘭州拉面、回鍋肉等，都需要鮮嫩的蒜苗。抽拔蒜薹之后，大蒜基本進入成熟期，此時基本只可以食用其蒜頭。大蒜是我國重要的蔬菜作物和經濟作物，其栽培面積和生產量在世界都為最大，在現代化種植中，一般采取大面積的種植。大蒜是勞動密集型栽培作物，收獲作業是其生產過程的重要環節。

2、現有的裝置在收獲大蒜時，無法對大蒜底部蒜頭外側附著的泥土進行清理，大量泥土粘附在大蒜底部，影響大蒜收獲的效率。

技術實現思路

1、為解決上述技術問題，本發明提供：一種便于蒜頭去泥的大蒜收獲機，包括：

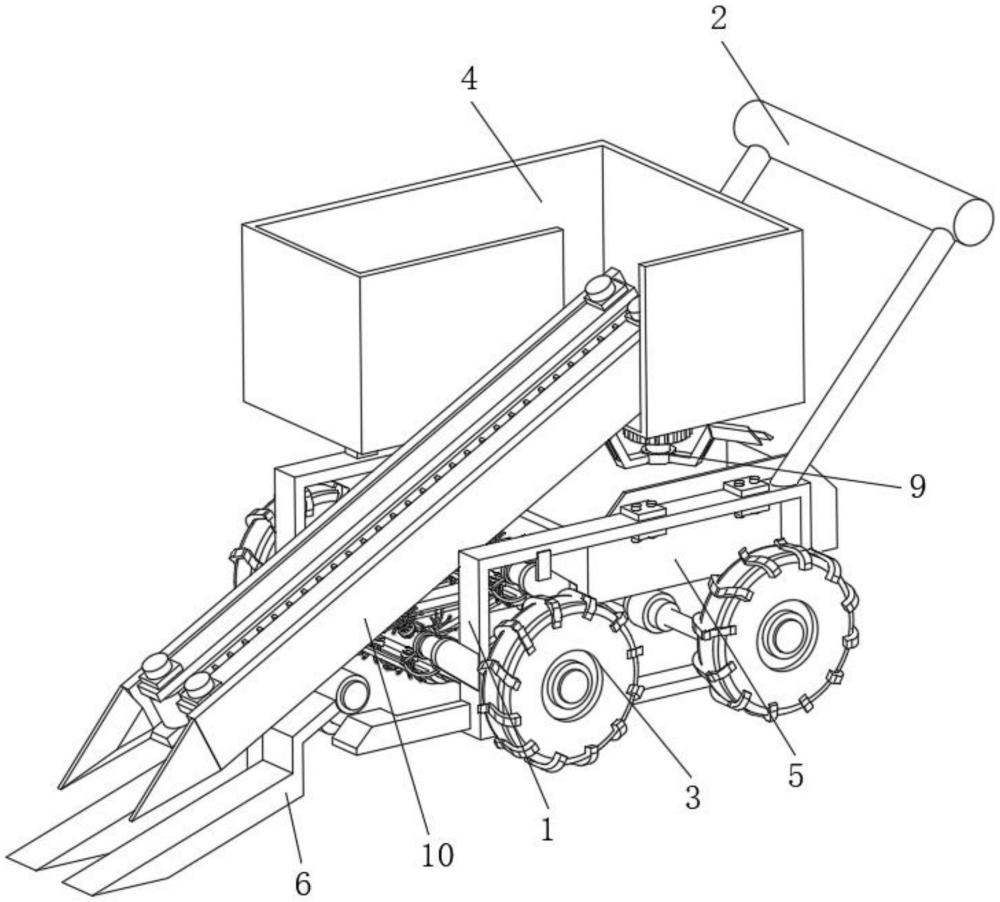

2、架體，所述架體的頂部固定連接有扶手，所述架體的側面通過支架固定連接有行走輪，所述架體的頂部通過支架固定連接有收集框，所述架體的側面通過螺栓螺母組合固定連接有蒜頭收納框，所述架體的一側通過支架固定連接有震動式挖掘刀；

3、驅動機構，所述驅動機構的輸出端傳動連接有夾持傳輸機構；

4、清掃裝置，通過清掃裝置對夾持傳輸機構輸送的大蒜底部的蒜頭進行清掃去泥；

5、切割裝置，該切割裝置用于對大蒜與蒜頭進行切割分離；

6、所述驅動機構的外側通過支架與架體的側面固定連接，所述夾持傳輸機構的外側與收集框的側面固定連接，所述夾持傳輸機構的頂部延伸至收集框的內部，所述震動式挖掘刀設置在夾持傳輸機構的下方，所述蒜頭收納框設置在收集框的下方，所述清掃裝置的外側與架體的側面固定連接，所述切割裝置的頂部與收集框的底部固定連接，所述清掃裝置設置在夾持傳輸機構的下方。

7、優選的，所述清掃裝置包括旋轉桿和連接板，所述旋轉桿的一端固定連接有驅動電機，所述旋轉桿的外側固定連接有限位套筒，所述限位套筒的內壁滑動連接有延伸桿，所述延伸桿的一端延伸至限位套筒的外部并固定連接有刷頭，所述刷頭遠離延伸桿的一端固定連接有彈性刷毛，大蒜沿著夾持傳輸機構移動，直至移動至收集框內進行收集，當夾持傳輸機構夾持大蒜進行運輸時，大蒜移動至清掃裝置的位置，此時刷頭帶動彈性刷毛對經過的蒜頭進行清掃，將大蒜的底部蒜頭外側附著的泥土刷落，提高蒜頭的清潔度，所述刷頭與旋轉桿之間固定連接有復位彈簧，所述連接板的兩端均固定連接有支撐板，所述支撐板靠近連接板的一側固定連接有環形板，所述環形板的外側通過支架固定連接有刮板，驅動電機帶動旋轉桿轉動，旋轉桿帶動刷頭翻轉至刮板處，在刷頭經過刮板時，刮板對彈性刷毛上附著的泥土進行刮除，使彈性刷毛上附著的泥土脫落，脫落后的彈性刷毛可再次對蒜頭進行清刷，并且在對彈性刷毛進行清理時，由于刷頭設置有多組，其余組的刷頭可持續對蒜頭進行清刷，保持對蒜頭去泥的效率。

8、優選的，所述連接板一端的支撐板與驅動電機的側面固定連接，所述連接板另一端的支撐板通過軸承與旋轉桿轉動連接，所述連接板的一側通過支架與架體的側面固定連接。

9、優選的，所述限位套筒設置有多組，多組所述限位套筒均勻分布在旋轉桿的外側，所述復位彈簧套設在限位套筒的外側。

10、優選的，所述旋轉桿和連接板均設置有兩組并且一一對應，所述彈性刷毛遠離刷頭的一端延伸至夾持傳輸機構的底部。

11、優選的，所述切割裝置包括固定板，所述固定板的一側固定連接有旋轉電機，所述旋轉電機的輸出端固定連接有轉動盤，所述轉動盤的外側固定連接有轉動板，所述轉動板遠離轉動盤的一端開設有凹槽，所述凹槽的內壁固定連接有電動滑軌，切割板帶動切割刀片沿凹槽滑動，即可調節切割刀片的位置，從不同位置對夾持傳輸機構上夾持的大蒜進行切割，能依據實際需求改變需要保留的蒜頭長度，提高裝置的實用性，所述電動滑軌的內部通過電動滑塊滑動連接有切割板，所述切割板的一側安裝有切割刀片，切割板帶動切割刀片對經過的大蒜進行切割，將大蒜莖稈與蒜頭分離，切割后的蒜頭掉落至蒜頭收納框內，而大蒜莖稈則繼續被夾持傳輸機構運輸至收集框內收集，可在運輸過程中直接將蒜頭從大蒜底部切割分離出，并且可分類收納大蒜莖稈與蒜頭，提高加工效率。

12、優選的，所述固定板遠離旋轉電機的一側與收集框的底部固定連接，所述轉動板設置有多組，多組所述轉動板均勻分布在轉動盤的外側。

13、優選的，所述固定板設置在蒜頭收納框的正上方，所述切割刀片的一側通過螺栓螺母組合與切割板的側面固定連接。

14、本發明提供了一種便于蒜頭去泥的大蒜收獲機。具備以下有益效果：

15、1、該一種便于蒜頭去泥的大蒜收獲機，通過清掃裝置的安裝，驅動機構帶動夾持傳輸機構對脫離泥土的大蒜進行夾持并輸送，大蒜沿著夾持傳輸機構移動，直至移動至收集框內進行收集，當夾持傳輸機構夾持大蒜進行運輸時，大蒜移動至清掃裝置的位置，此時刷頭帶動彈性刷毛對經過的蒜頭進行清掃，將大蒜的底部蒜頭外側附著的泥土刷落，提高蒜頭的清潔度。

16、2、該一種便于蒜頭去泥的大蒜收獲機，通過彈性刷毛和刮板的安裝，當靠近夾持傳輸機構一側的刷頭對蒜頭持續進行清刷時，此處刷頭一端的彈性刷毛會附著一定量的泥土，此時，開啟驅動電機，驅動電機帶動旋轉桿轉動，旋轉桿帶動刷頭翻轉至刮板處，在刷頭經過刮板時，刮板對彈性刷毛上附著的泥土進行刮除，使彈性刷毛上附著的泥土脫落，脫落后的彈性刷毛可再次對蒜頭進行清刷，并且在對彈性刷毛進行清理時，由于刷頭設置有多組，其余組的刷頭可持續對蒜頭進行清刷，保持對蒜頭去泥的效率。

17、3、該一種便于蒜頭去泥的大蒜收獲機，通過切割裝置的安裝，旋轉電機帶動轉動盤進行旋轉，轉動盤帶動轉動板進行轉動，轉動板帶動切割板移動，切割板帶動切割刀片對經過的大蒜進行切割，將大蒜莖稈與蒜頭分離，切割后的蒜頭掉落至蒜頭收納框內，而大蒜莖稈則繼續被夾持傳輸機構運輸至收集框內收集，可在運輸過程中直接將蒜頭從大蒜底部切割分離出，并且可分類收納大蒜莖稈與蒜頭，提高加工效率。

18、4、該一種便于蒜頭去泥的大蒜收獲機，通過電動滑軌和切割刀片的安裝，電動滑軌內部的電動滑塊帶動切割板移動，切割板帶動切割刀片沿凹槽滑動，即可調節切割刀片的位置，從不同位置對夾持傳輸機構上夾持的大蒜進行切割，能依據實際需求改變需要保留的蒜頭長度，提高裝置的實用性。

技術特征：

1.一種便于蒜頭去泥的大蒜收獲機，其特征在于，包括：

2.根據權利要求1所述的一種便于蒜頭去泥的大蒜收獲機，其特征在于：所述清掃裝置(8)包括旋轉桿(81)和連接板(88)，所述旋轉桿(81)的一端固定連接有驅動電機(82)，所述旋轉桿(81)的外側固定連接有限位套筒(83)，所述限位套筒(83)的內壁滑動連接有延伸桿(84)，所述延伸桿(84)的一端延伸至限位套筒(83)的外部并固定連接有刷頭(85)，所述刷頭(85)遠離延伸桿(84)的一端固定連接有彈性刷毛(86)，所述刷頭(85)與旋轉桿(81)之間固定連接有復位彈簧(87)，所述連接板(88)的兩端均固定連接有支撐板(89)，所述支撐板(89)靠近連接板(88)的一側固定連接有環形板(810)，所述環形板(810)的外側通過支架固定連接有刮板(811)。

3.根據權利要求2所述的一種便于蒜頭去泥的大蒜收獲機，其特征在于：所述連接板(88)一端的支撐板(89)與驅動電機(82)的側面固定連接，所述連接板(88)另一端的支撐板(89)通過軸承與旋轉桿(81)轉動連接，所述連接板(88)的一側通過支架與架體(1)的側面固定連接。

4.根據權利要求2所述的一種便于蒜頭去泥的大蒜收獲機，其特征在于：所述限位套筒(83)設置有多組，多組所述限位套筒(83)均勻分布在旋轉桿(81)的外側，所述復位彈簧(87)套設在限位套筒(83)的外側。

5.根據權利要求2所述的一種便于蒜頭去泥的大蒜收獲機，其特征在于：所述旋轉桿(81)和連接板(88)均設置有兩組并且一一對應，所述彈性刷毛(86)遠離刷頭(85)的一端延伸至夾持傳輸機構(10)的底部。

6.根據權利要求1所述的一種便于蒜頭去泥的大蒜收獲機，其特征在于：所述切割裝置(9)包括固定板(91)，所述固定板(91)的一側固定連接有旋轉電機(92)，所述旋轉電機(92)的輸出端固定連接有轉動盤(93)，所述轉動盤(93)的外側固定連接有轉動板(94)，所述轉動板(94)遠離轉動盤(93)的一端開設有凹槽(95)，所述凹槽(95)的內壁固定連接有電動滑軌(96)，所述電動滑軌(96)的內部通過電動滑塊滑動連接有切割板(97)，所述切割板(97)的一側安裝有切割刀片(98)。

7.根據權利要求6所述的一種便于蒜頭去泥的大蒜收獲機，其特征在于：所述固定板(91)遠離旋轉電機(92)的一側與收集框(4)的底部固定連接，所述轉動板(94)設置有多組，多組所述轉動板(94)均勻分布在轉動盤(93)的外側。

8.根據權利要求6所述的一種便于蒜頭去泥的大蒜收獲機，其特征在于：所述固定板(91)設置在蒜頭收納框(5)的正上方，所述切割刀片(98)的一側通過螺栓螺母組合與切割板(97)的側面固定連接。

技術總結
本發明公開了一種便于蒜頭去泥的大蒜收獲機，包括：架體，所述架體的頂部固定連接有扶手，所述架體的側面通過支架固定連接有行走輪，所述架體的頂部通過支架固定連接有收集框，所述架體的側面通過螺栓螺母組合固定連接有蒜頭收納框，所述架體的一側通過支架固定連接有震動式挖掘刀；驅動機構，所述驅動機構的輸出端傳動連接有夾持傳輸機構；清掃裝置，通過清掃裝置對夾持傳輸機構輸送的大蒜底部的蒜頭進行清掃去泥；切割裝置，該切割裝置用于對大蒜與蒜頭進行切割分離，本發明涉及大蒜收獲技術領域。該一種便于蒜頭去泥的大蒜收獲機，將大蒜的底部蒜頭外側附著的泥土刷落，提高蒜頭的清潔度。

技術研發人員：李夢陽
受保護的技術使用者：金鄉縣潤恒機械制造有限公司
技術研發日：
技術公布日：2025/4/28
