本技術屬于杏樹修剪，尤其涉及一種杏樹種植用修剪機構。

背景技術：

1、杏樹修剪可以塑造合理的樹形結構，使樹冠通風透光良好，有利于陽光均勻照射到各個部位，提高光合作用效率，適當修剪能夠調節營養分配，將養分集中供應到花芽的形成和發育上，提高花芽數量和質量，從而提高果實產量和品質，防止杏樹生長過于旺盛或衰弱，保持樹體的生長平衡，使其能夠持續穩定地生長和結果。

2、例如公開號為cn209105713u的中國專利，公開了一種銀杏樹種植用修剪機構，包括電鋸、延伸桿、轉軸、中空桿、u型支座、車廂、車輪以及支桿，電鋸下端通過螺栓固定延伸桿，延伸桿下端安裝中空桿并延伸入中空桿內部，中空桿內部設有轉軸，轉軸安裝在延伸桿下側，轉軸焊接在u型支座內壁上，中空桿安裝在u型支座上端并延伸入u型支座內部，u型支座下端焊接車廂，車廂下端固定支桿，支桿下端通過螺栓固定車輪，與現有技術相比，本實用新型具有如下的有益效果：減輕工作人員手持的勞動強度，且對修剪下來的樹枝進行收集。

3、上述專利存在以下問題：

4、該專利在使用時存在著一些缺點，如：此裝置對杏樹枝條進行修剪時，由于此裝置較大，人員攜帶不夠便捷，且一般種植杏樹的地方，都是泥土地面，此裝置的車輪在移動時，容易陷進泥土中，從而導致此裝置無法正常運行。鑒于此，我們提出一種杏樹種植用修剪機構。

技術實現思路

1、本實用新型的目的在于提供一種杏樹種植用修剪機構，以解決上述背景技術中提出的問題。

2、有鑒于此，本實用新型提供一種杏樹種植用修剪機構，包括：

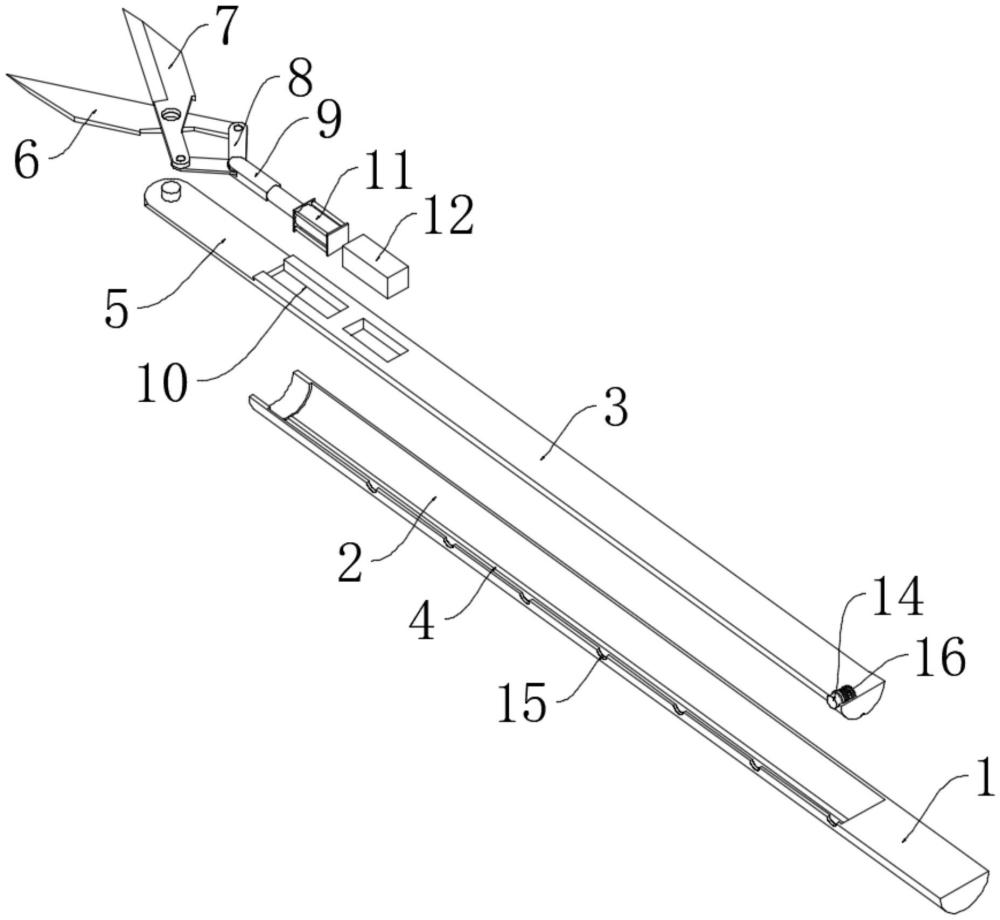

3、圓桿，所述圓桿內開設有滑動槽，所述滑動槽內滑動安裝有伸縮桿，所述滑動槽的內壁對稱固定安裝有限位條，且限位條延伸至伸縮桿內，所述伸縮桿的一端開設有活動槽，所述活動槽內轉動安裝有切割刀一和切割刀二，所述切割刀一和切割刀二的一端且位于活動槽內均轉動安裝有連接桿，兩個所述連接桿的一端且位于活動槽內轉動安裝有同一個移動桿；

4、動力組件，所述動力組件位于伸縮桿內，并用于驅動移動桿進行移動；

5、圓槽，所述圓槽開設在伸縮桿內，所述圓桿的周側開設有若干限位孔，所述圓槽內滑動安裝有限位塊，所述限位塊的一端貫穿圓槽的一側并延伸至其中一個限位孔內，所述圓桿的周側固定安裝有背帶；

6、彈性組件，所述彈性組件位于圓槽內，并用于擠壓限位塊。

7、在本技術方案中，通過設置的背帶，人員可以通過背帶將整體裝置背在身上，保證能夠便于人員對整體裝置進行攜帶，當需要對杏樹進行修剪時，人員可以手握圓桿，將切割刀一和切割刀二移動到杏樹需要進行修剪的位置處，使得杏樹需要修剪的枝丫位于切割刀一和切割刀二之間，此時人員可以通過設置的動力組件，驅動動力組件，動力組件會帶動移動桿進行移動，使得移動桿向矩形槽靠近，直至移動桿進入到矩形槽內，同時移動桿移動會通過兩個連接桿分別帶動切割刀一和切割刀二進行轉動，切割刀一和切割刀二的一端轉動可以將杏樹的枝丫剪斷，同時兩個連接桿會在活動槽內進行旋轉，確保能夠便于人員對杏樹的枝丫進行修剪，在修剪的過程中人員不需要耗費大量的力氣，同時整體裝置比較便捷，能夠便于人員進行攜帶；

8、通過設置的限位塊，當需要進行修剪的杏樹較高時，人員可以向內按壓限位塊，使得限位塊在圓槽內進行移動，同時限位塊還會擠壓彈性組件進行收縮，直至限位塊的一端完全進入到圓槽內時，此時限位塊可以對伸縮桿解除限位，人員可以拉動伸縮桿，使得伸縮桿在滑動槽內進行移動，同時在兩個限位條限位的作用下，可以保證伸縮桿在移動時，不會出現轉動的現象，當伸縮桿從滑動槽內伸出合適的長度時，在彈性組件反彈力的作用下，彈性組件會擠壓限位塊，使得限位塊向外移動，直至限位塊的一端插進對應限位孔內，此時限位塊可以對伸縮桿進行限位，確保人員能夠根據杏樹的高度，隨意調節伸縮桿伸出的長度，從而對不同高度的杏樹進行修剪。

9、在上述技術方案中，進一步的，所述動力組件包括：

10、矩形槽，所述矩形槽開設在伸縮桿內且位于活動槽的一側，所述矩形槽內固定安裝有電動推桿，所述電動推桿的輸出端貫穿矩形槽的一側并與移動桿固定，所述伸縮桿內且位于矩形槽的一側固定安裝有蓄電池。

11、在本技術方案中，啟動電動推桿，電動推桿的輸出軸會帶動移動桿進行移動，使得移動桿向矩形槽靠近，直至移動桿進入到矩形槽內，同時移動桿移動會通過兩個連接桿分別帶動切割刀一和切割刀二進行轉動，切割刀一和切割刀二的一端轉動可以將杏樹的枝丫剪斷，同時兩個連接桿會在活動槽內進行旋轉，確保能夠便于人員對杏樹的枝丫進行修剪，在修剪的過程中人員不需要耗費大量的力氣。

12、在上述技術方案中，進一步的，所述電動推桿的輸出軸與矩形槽滑動連接，所述電動推桿的輸出端與移動桿緊密焊接，所述蓄電池與電動推桿電性連接，所述移動桿的一端與矩形槽插接配合。

13、在本技術方案中，確保電動推桿的輸出軸能夠在矩形槽內正常滑動，保證電動推桿與移動桿的結構穩定，保證蓄電池可以給電動推桿供電，保證移動桿的一端能夠插進矩形槽內。

14、在上述技術方案中，進一步的，所述彈性組件包括：

15、彈簧，所述彈簧固定安裝在限位塊的另一端且位于圓槽內，所述彈簧的一端與圓槽的內壁緊密焊接。

16、在本技術方案中，按壓限位塊，使得限位塊在圓槽內進行移動，同時限位塊還會擠壓彈簧進行收縮，直至限位塊的一端完全進入到圓槽內時，此時限位塊可以對伸縮桿解除限位，人員可以拉動伸縮桿，使得伸縮桿在滑動槽內進行移動，同時在兩個限位條限位的作用下，可以保證伸縮桿在移動時，不會出現轉動的現象，當伸縮桿從滑動槽內伸出合適的長度時，在彈簧反彈力的作用下，彈簧會擠壓限位塊，使得限位塊向外移動，直至限位塊的一端插進對應限位孔內，此時限位塊可以對伸縮桿進行限位，確保人員能夠根據杏樹的高度，隨意調節伸縮桿伸出的長度，從而對不同高度的杏樹進行修剪。

17、在上述技術方案中，進一步的，所述切割刀一與切割刀二轉動連接，所述切割刀一和切割刀二呈交叉設置。

18、在本技術方案中，確保切割刀一和切割刀二能夠正常轉動，保證切割刀一與切割刀二的結構穩定。

19、在上述技術方案中，進一步的，所述切割刀一的頂部與切割刀二的底部位于同一水平面。

20、在本技術方案中，確保切割刀一和切割刀二旋轉可以對杏樹進行修剪。

21、在上述技術方案中，進一步的，所述限位塊的一端與限位孔插接配合，所述限位塊的截面呈t形結構，若干所述限位孔呈線性等間距分布。

22、在本技術方案中，確保限位塊的一端能夠插進限位孔內，保證限位塊不會從圓槽內脫離，保證伸縮桿伸出的長度均勻，能夠便于人員進行調節。

23、在上述技術方案中，進一步的，所述伸縮桿與兩個限位條滑動連接。

24、在本技術方案中，確保伸縮桿能夠在限位條上正常滑動，同時在兩個限位條限位的作用下，可以保證伸縮桿在移動時，不會出現轉動的現象。

25、本實用新型的有益效果是：

26、1.該杏樹種植用修剪機構，通過設置的背帶，人員可以通過背帶將整體裝置背在身上，保證能夠便于人員對整體裝置進行攜帶，當需要對杏樹進行修剪時，人員可以手握圓桿，將切割刀一和切割刀二移動到杏樹需要進行修剪的位置處，使得杏樹需要修剪的枝丫位于切割刀一和切割刀二之間，此時人員可以通過設置的動力組件，驅動動力組件，動力組件會帶動移動桿進行移動，使得移動桿向矩形槽靠近，直至移動桿進入到矩形槽內，同時移動桿移動會通過兩個連接桿分別帶動切割刀一和切割刀二進行轉動，切割刀一和切割刀二的一端轉動可以將杏樹的枝丫剪斷，同時兩個連接桿會在活動槽內進行旋轉，確保能夠便于人員對杏樹的枝丫進行修剪，在修剪的過程中人員不需要耗費大量的力氣，同時整體裝置比較便捷，能夠便于人員進行攜帶。

27、2.該杏樹種植用修剪機構，通過設置的限位塊，當需要進行修剪的杏樹較高時，人員可以向內按壓限位塊，使得限位塊在圓槽內進行移動，同時限位塊還會擠壓彈性組件進行收縮，直至限位塊的一端完全進入到圓槽內時，此時限位塊可以對伸縮桿解除限位，人員可以拉動伸縮桿，使得伸縮桿在滑動槽內進行移動，同時在兩個限位條限位的作用下，可以保證伸縮桿在移動時，不會出現轉動的現象，當伸縮桿從滑動槽內伸出合適的長度時，在彈性組件反彈力的作用下，彈性組件會擠壓限位塊，使得限位塊向外移動，直至限位塊的一端插進對應限位孔內，此時限位塊可以對伸縮桿進行限位，確保人員能夠根據杏樹的高度，隨意調節伸縮桿伸出的長度，從而對不同高度的杏樹進行修剪。
