本技術屬于水產養殖增氧設備，涉及一種提水增氧機。

背景技術：

1、增氧機是一種常被應用于漁業養殖業的機器。它的主要作用是增加水中的氧氣含量以確保水中的魚類不會缺氧，同時也能抑制水中厭氧菌的生長，防止池水變質威脅魚類生存環境。現在我們使用的增氧機基本都是屬于機械增氧。何為機械增氧，就是通過機械的攪動或者把空氣或氧氣(工廠化制氧機)輸入到水體，讓空氣中的氧氣或直接的氧氣溶入水中變成溶解氧，一般影響機械增氧的效率的原因有水和空氣的接觸面積。

2、現有增氧機采用三角支架浮動支撐于水體上，在三角支架的頂部安裝驅動件驅動伸入水體中的提水葉輪，這種結構的提水葉輪直接伸入水體中提水，由于缺少了提水導流通道，在提水過程中，會造成水體表面的漂浮物被提水葉輪吸附，在工作時，可能會損壞葉輪，從而造成葉輪損壞。其次，現有增氧機的三角支架為敞開式結構，三角支架的三個支腿漂浮支撐于水體表面，這種結構的穩定性較差。

技術實現思路

1、本實用新型針對上述問題，提供一種提水增氧機，該增氧機結構穩定，能夠?qū)崿F(xiàn)對水體進行可靠平穩增氧作業，且增氧作業過程中，能夠有效避免水體表面的漂浮物損害葉輪；同時，能夠有效提高本申請工作的穩定性。

2、按照本實用新型的技術方案：一種提水增氧機，其特征在于，包括：浮體，在使用時漂浮于水體上，作為安裝載體，浮體上設有軸向貫通的提水通道；

3、機架，安裝于所述浮體的上部，機架對應于浮體的回轉中心部位形成安裝工位；

4、提水組件，安裝于所述安裝工位上，提水組件的提水部延伸至提水通道的下部，提水組件的驅動件倒置安裝于安裝工位，并能夠驅動提水部轉動；

5、導流罩，安裝于提水通道的出水端，導流罩構造為上口大、下口小的錐形狀，導流罩的外錐面與提水通道的上端形成出水通道。

6、作為本實用新型的進一步改進，所述浮體采用拼接結構，浮體包括若干個浮體塊，若干個浮體塊首尾順次對接固定；

7、提水通道由若干個浮體塊圍攏形成。

8、作為本實用新型的進一步改進，所述浮體塊包括一體連接的弧形部與浮體支撐部，浮體支撐部的頂面構造安裝槽，機架的安裝部配合設置于安裝槽中，并通過螺栓鎖緊固定。

9、作為本實用新型的進一步改進，所述浮體對應于提水通道的下部進水端設置防護網罩，防護網罩通過螺栓固定于浮體上。

10、作為本實用新型的進一步改進，所述機架包括三根連桿，每根所述連桿一端固定于安裝槽中，連桿另一端固定連接安裝座，形成安裝工位，用于安裝驅動件和導流罩。

11、作為本實用新型的進一步改進，所述驅動件采用電機。

12、作為本實用新型的進一步改進，所述提水部采用提水葉輪，提水葉輪的軸與電機的輸出軸相連接。

13、本實用新型的技術效果在于：本實用新型產品結構合理巧妙，采用模塊化拼裝結構，方便產品生產、運輸；由于形成提水通道，在提水通道的下端設置防護網罩，能夠?qū)崿F(xiàn)對漂浮雜質的過濾。

技術特征：

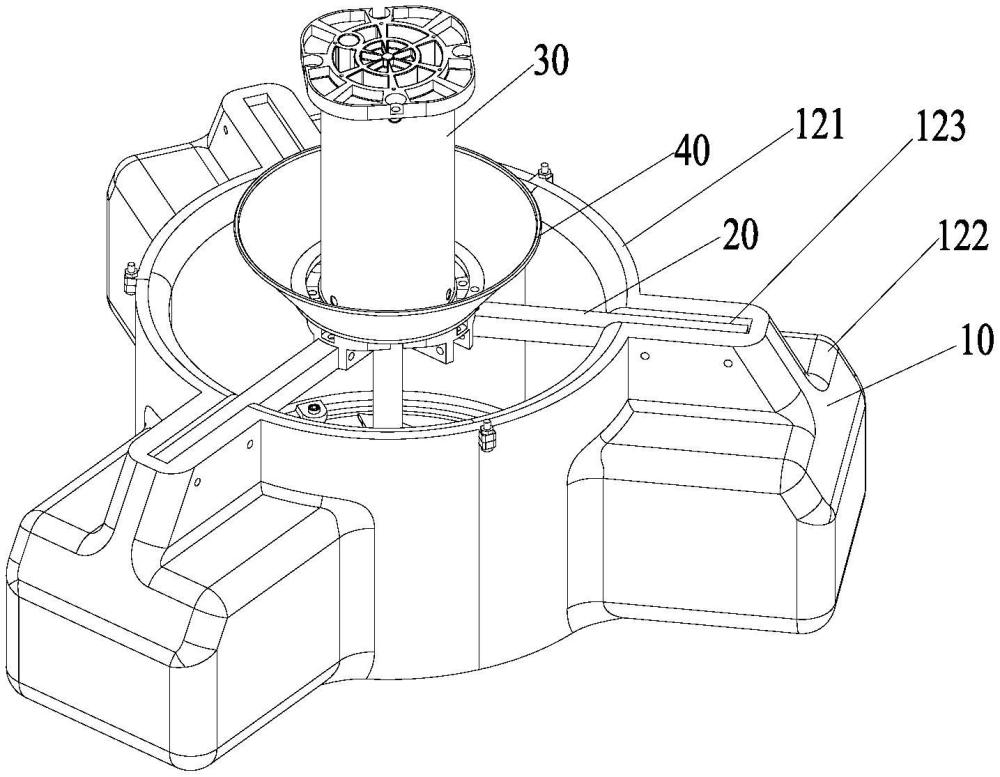

1.一種提水增氧機，其特征在于，包括：浮體（10），在使用時漂浮于水體上，作為安裝載體，浮體（10）上設有軸向貫通的提水通道（11）；

2.如權利要求1所述的提水增氧機，其特征在于：所述浮體（10）采用拼接結構，浮體（10）包括若干個浮體塊（12），若干個浮體塊（12）首尾順次對接固定；

3.如權利要求2所述的提水增氧機，其特征在于：所述浮體塊（12）包括一體連接的弧形部（121）與浮體支撐部（122），浮體支撐部（122）的頂面構造安裝槽（123），機架（20）的安裝部配合設置于安裝槽（123）中，并通過螺栓鎖緊固定。

4.如權利要求1所述的提水增氧機，其特征在于：所述浮體（10）對應于提水通道（11）的下部進水端設置防護網罩（60），防護網罩（60）通過螺栓固定于浮體（10）上。

5.如權利要求1所述的提水增氧機，其特征在于：所述機架（20）包括三根連桿，每根所述連桿一端固定于安裝槽（123）中，連桿另一端固定連接安裝座，形成安裝工位，用于安裝驅動件（30）和導流罩（40）。

6.如權利要求1所述的提水增氧機，其特征在于：所述驅動件（30）采用電機。

7.如權利要求6所述的提水增氧機，其特征在于：所述提水部（50）采用提水葉輪，提水葉輪的軸與電機的輸出軸相連接。

技術總結
本技術屬于水產養殖增氧設備技術領域，涉及一種提水增氧機，包括：浮體，在使用時漂浮于水體上，作為安裝載體，浮體上設有軸向貫通的提水通道；機架，安裝于所述浮體的上部，機架對應于浮體的回轉中心部位形成安裝工位；提水組件，安裝于所述安裝工位上，提水組件的提水部延伸至提水通道的下部，提水組件的驅動件倒置安裝于安裝工位，并能夠驅動提水部轉動；導流罩，安裝于提水通道的出水端，導流罩構造為上口大、下口小的錐形狀，導流罩的外錐面與提水通道的上端形成出水通道。該增氧機結構穩定，能夠?qū)崿F(xiàn)對水體進行可靠平穩增氧作業，且增氧作業過程中，能夠有效避免水體表面的漂浮物損害葉輪；同時，能夠有效提高本申請工作的穩定性。

技術研發人員：馬雷鳴
受保護的技術使用者：馬雷鳴
技術研發日：20240725
技術公布日：2025/4/28
