本技術涉及一種起漿機領域，尤其涉及一種起漿整平一體機結構。

背景技術：

1、起漿整平一體機是一種集成了起漿和整平功能的農業機械，它主要應用于農田特別是水田的整地作業。這種機械的設計目標是提高水田整地的效率和質量，減少勞動強度，以及節約水資源和能源消耗。

2、在傳統的水田整地過程中，通常需要多道工序和多種機械設備的配合，例如先用鏵式犁翻土，然后用旋耕機進行旱旋，接著放水泡田，最后用拖拉機帶水田耙進行耙田和平整。這種方法工序繁瑣，機械配置種類多，作業效率低，資源浪費嚴重，所以起漿整平一體機應運而生；

3、現有技術的在面對石塊多的水田時，無法收集石子，導致起漿效果非常差，本實用新型解決了上述問題。

技術實現思路

1、本實用新型為了解決現有技術的在面對石塊多的水田時，無法收集石子，導致起漿效果非常差的技術問題，進而提供了一種起漿整平一體機結構。

2、一種起漿整平一體機結構，包括：側板，兩側板之間連接有護板，兩側板內轉動連接有起漿軸，起漿軸上連接有起漿刀，起漿刀后部設有撿石倉，撿石倉連接于兩側板上，撿石倉除頂壁外均設有通孔，撿石倉位于起漿刀一側的側壁開設有進石口，起漿刀后部旋向為由下至上，撿石倉尾部連接有整平板。

3、進一步，所述撿石倉上部與底部均穿有螺桿，螺桿穿過兩側板，螺桿兩端通過螺帽固定。

4、進一步，所述撿石倉后部側壁上設有排石口，排石口內設有排石門，排石門上端連接有轉軸，轉軸轉動連接于側壁內，排石門由撿石倉后部側壁限制僅能夠向前轉動。

5、進一步，所述整平板鉸接于撿石倉上部，整平板上表面連接有支耳一，支耳一內轉動連接有螺紋桿，螺紋桿螺紋連接于螺紋套筒內，螺紋套筒一端鉸接于支耳二內，支耳二連接于撿石倉上表面。

6、本實用新型有益效果：

7、1、起漿刀起漿的同時將石塊送至撿石倉內，泥漿從撿石倉的通孔排出，石塊留于撿石倉內，撿石倉還能夠輔助整平、壓茬，效果非常好；

8、2、通過調節整平板角度以適應不同入水深度或調節整平深度。

技術特征：

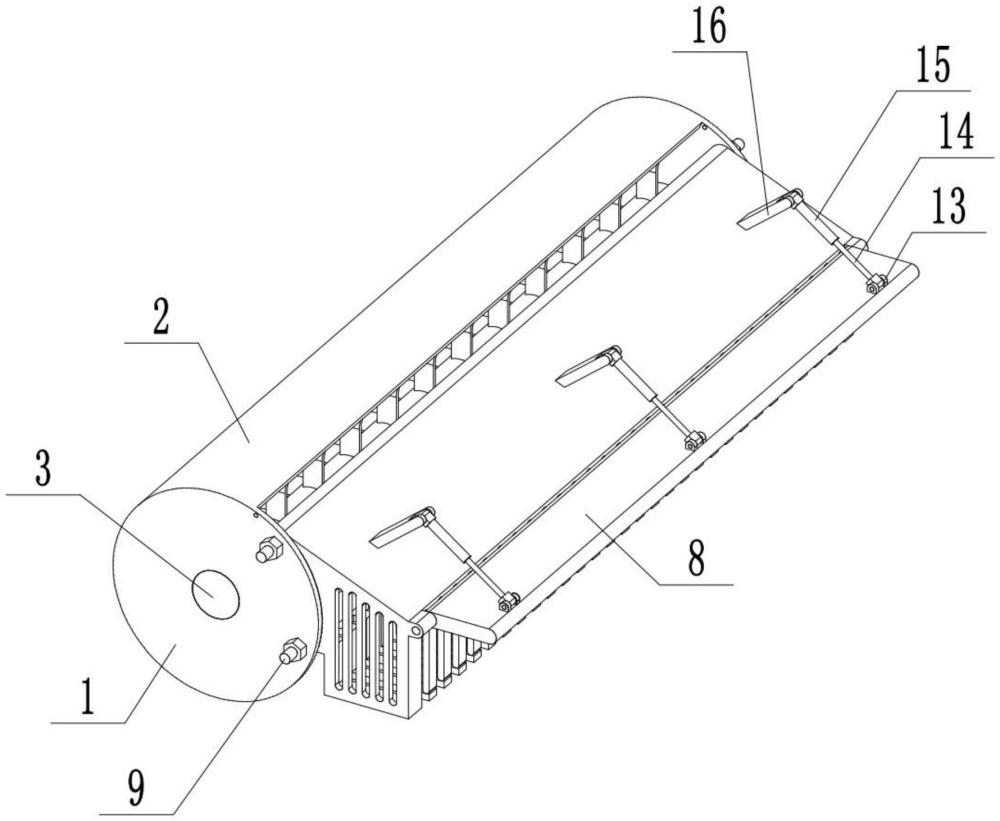

1.一種起漿整平一體機結構，包括：側板(1)，兩側板之間連接有護板(2)，兩側板(1)內轉動連接有起漿軸(3)，起漿軸(3)上連接有起漿刀(4)，

2.根據權利要求1所述的一種起漿整平一體機結構，其特征在于：所述撿石倉(5)上部與底部均穿有螺桿(9)，螺桿(9)穿過兩側板(1)，螺桿(9)兩端通過螺帽(10)固定。

3.根據權利要求1所述的一種起漿整平一體機結構，其特征在于：所述撿石倉(5)后部側壁上設有排石口，排石口內設有排石門(11)，排石門(11)上端連接有轉軸(12)，轉軸(12)轉動連接于側壁內，排石門(11)由撿石倉(5)后部側壁限制僅能夠向前轉動。

4.根據權利要求1所述的一種起漿整平一體機結構，其特征在于：所述整平板(8)鉸接于撿石倉(5)上部，整平板(8)上表面連接有支耳一(13)，支耳一(13)內轉動連接有螺紋桿(14)，螺紋桿(14)螺紋連接于螺紋套筒(15)內，螺紋套筒(15)一端鉸接于支耳二(16)內，支耳二(16)連接于撿石倉(5)上表面。

技術總結
本技術涉及一種起漿機領域，尤其涉及一種起漿整平一體機結構，為了解決現有技術的在面對石塊多的水田時，無法收集石子，導致起漿效果非常差的技術問題，起漿刀后部設有撿石倉，撿石倉連接于兩側板上，撿石倉除頂壁外均設有通孔，撿石倉位于起漿刀一側的側壁開設有進石口，起漿刀后部旋向為由下至上，撿石倉尾部連接有整平板，起漿刀起漿的同時將石塊送至撿石倉內，泥漿從撿石倉的通孔排出，石塊留于撿石倉內，撿石倉還能夠輔助整平、壓茬，效果非常好，通過調節整平板角度以適應不同入水深度或調節整平深度。

技術研發人員：楊興雨
受保護的技術使用者：撫遠市眾昕農業機械制造有限公司
技術研發日：20240726
技術公布日：2025/4/28
