本申請涉及生物工程、細胞工程裝備領域，具體涉及一種干細胞冷凍保存裝置。

背景技術：

1、干細胞的冷凍保存是細胞工程的常用工序。培育好的干細胞一般進行深度超低溫冷凍，并在需要的時候解凍，恢復細胞的活性。干細胞的冷凍要從其生長的室溫緩慢地降溫，如果溫度降低太快，如直接用零下192度的液氮進行速凍，干細胞中的水分結冰形成冰凌將刺破細胞膜，拿冷凍失敗。因此需要設計一種可以緩慢進行干細胞冷凍保存的裝置。

技術實現思路

1、(一)技術問題

2、針對上述現有技術，本申請?zhí)岢鲆环N可以緩慢進行干細胞冷凍保存的裝置。

3、(二)技術方案

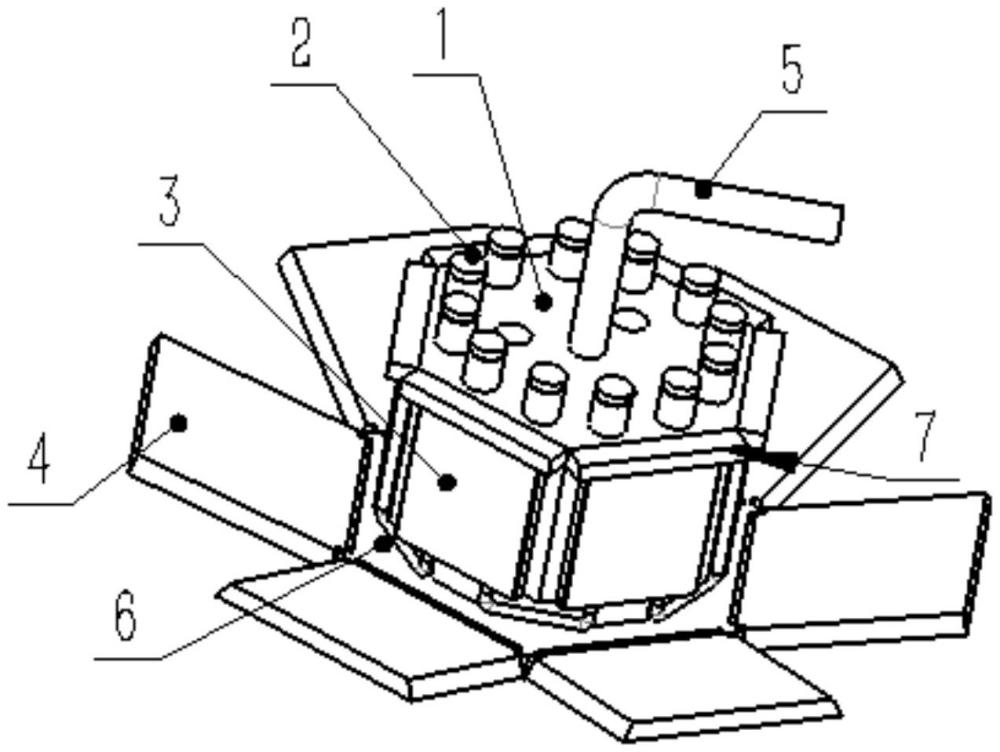

4、針對上述技術問題，本申請?zhí)岢鲆环N干細胞冷凍保存裝置，其特征在于：包括六棱柱形的導熱塊，所述導熱塊上靠近棱面的位置設置有均布的插孔；裝有待冷凍的干細胞及培養物質的試管插入到插孔中；所述棱柱的側面貼附有半導體制冷片，所述六棱柱底部還設置有外殼，外殼上對應于各個側面轉動設置有隔熱板，所述六棱柱頂部設有供制冷液流入的制冷液進管，所述六棱柱底部設置有供制冷液流出的制冷液出管。

5、進一步地，所述六棱柱形的導熱塊的材質為鋁或銅。

6、進一步地，所述導熱塊上設置有吸附條，能夠吸附隔熱板。

7、進一步地，所述制冷液為液氮。

8、(三)有益效果

9、本申請采用制冷較溫和的半導體制冷片和液氮分段起作用的方式，實現了緩慢地制冷，易于干細胞的保存。

技術特征：

1.一種干細胞冷凍保存裝置，其特征在于：包括六棱柱形的導熱塊，所述導熱塊上靠近棱面的位置設置有均布的插孔；裝有待冷凍的干細胞及培養物質的試管插入到插孔中；所述棱柱的側面貼附有半導體制冷片，所述六棱柱底部還設置有外殼，外殼上對應于各個側面轉動設置有隔熱板，所述六棱柱頂部設有供制冷液流入的制冷液進管，所述六棱柱底部設置有供制冷液流出的制冷液出管。

2.根據權利要求1所述的一種干細胞冷凍保存裝置，其特征在于：所述六棱柱形的導熱塊的材質為鋁或銅。

3.根據權利要求2所述的一種干細胞冷凍保存裝置，其特征在于：所述導熱塊上設置有吸附條，能夠吸附隔熱板。

4.根據權利要求3所述的一種干細胞冷凍保存裝置，其特征在于：所述制冷液為液氮。

技術總結
本申請涉及一種干細胞冷凍保存裝置，其特征在于：包括六棱柱形的導熱塊，所述導熱塊上靠近棱面的位置設置有均布的插孔；裝有待冷凍的干細胞及培養物質的試管插入到插孔中；所述棱柱的側面貼附有半導體制冷片，所述六棱柱底部還設置有外殼，外殼上對應于各個側面轉動設置有隔熱板，所述六棱柱頂部設有供制冷液流入的制冷液進管，所述六棱柱底部設置有供制冷液流出的制冷液出管。本申請采用制冷較溫和的半導體制冷片和液氮分段起作用的方式，實現了緩慢地制冷，易于干細胞的保存。

技術研發人員：張守濤,王春麗,趙炳臻
受保護的技術使用者：鄭大基因科技（河南）有限公司
技術研發日：20240726
技術公布日：2025/4/28
