本技術涉及生態園林病蟲害防治，具體為一種生態園林病蟲害防治用殺蟲燈。

背景技術：

1、殺蟲燈是根據昆蟲具有趨光性的特點，利用昆蟲敏感的特定光譜范圍的誘蟲光源，誘集昆蟲并能有效殺滅昆蟲，降低病蟲指數，防治蟲害和蟲媒病害的專用裝置。在生態園林中常使用殺蟲燈對害蟲進行殺滅，減少殺蟲劑對植被的損壞。

2、經檢索，中國專利號cn216438353u公開了一種殺蟲燈，涉及殺蟲燈技術領域，包括頂架和底架，所述頂架與底架之間固定連接，所述頂架與底架之間固定設置有高壓殺蟲網和誘蟲燈，所述誘蟲燈位于高壓殺蟲網內部，所述頂架內開設有工作槽，所述工作槽頂部一側固定設置有微型電機，所述微型電機輸出端底部焊接有螺紋桿。本申請通過微型電機運行帶動螺紋桿旋轉，配合限位桿的限位，使得定位圓環會帶動絕緣刷毛升降移動，來對高壓殺蟲網上粘附的害蟲進行清理，防止因不及時清理害蟲而影響高壓殺蟲網對其他的害蟲的電擊效果，也降低了高壓殺蟲網上害蟲對誘蟲燈光線的遮擋，只需控制微型電機，便可完成高壓殺蟲網上害蟲的清理過程，較省時省力，適宜大量生產。

3、上述專利實現了防止因不及時清理害蟲而影響高壓殺蟲網對其他的害蟲的電擊效果，也降低了高壓殺蟲網上害蟲對誘蟲燈光線的遮擋，但針對放置在生態園林中的殺蟲燈，由于不同植被的生長環境以及昆蟲的不同種類，需要對殺蟲燈的高度以及誘捕害蟲的開口進行調節，現有技術中無法實現調節，存在一定的局限性。

技術實現思路

1、本實用新型的目的在于提供一種生態園林病蟲害防治用殺蟲燈，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種生態園林病蟲害防治用殺蟲燈，包括用于放置在生態園林中對害蟲進行捕殺的殺蟲燈主體，所述殺蟲燈主體從上至下依序設有遮擋棚、誘蟲燈、收集盒以及底座，所述底座與所述收集盒之間設有調節機構，所述調節機構包括支撐桿、套筒以及固定螺栓，所述支撐桿固定連接于所述收集盒的底端，所述套筒的底端固定于所述底座的頂端，所述套筒遠離所述底座的一端套設于所述支撐桿外部，所述套筒靠近頂端處設有固定螺栓，所述誘蟲燈外設有電網，所述電網遠離所述誘蟲燈的一側設有調節擋板，所述調節擋板遠離電網的一側設有外殼，所述調節擋板靠近所述外殼的其中一側設有調節塊，所述外殼靠近所述調節塊的一側設有調節槽，所述調節擋板的底端設有限位塊。

4、作為本實用新型優選的方案，所述調節擋板的高度大于所述誘蟲燈的高度，所述限位塊位于所述收集盒內部。

5、作為本實用新型優選的方案，所述調節擋板以及外殼的底端與所述收集盒頂端兩側均固定連接，所述調節擋板以及外殼的頂端與所述遮擋棚均不連接，所述電網與所述遮擋棚連接。

6、作為本實用新型優選的方案，所述收集盒上設有可推門，所述收集盒位于所述可推門的頂端以及底端均設有滑動槽。

7、作為本實用新型優選的方案，所述底座呈圓形設置，所述底座位于所述套筒的周圍設有三個固定孔，所述固定孔貫穿所述底座，所述固定孔配套設有第一固定釘以及第二固定釘。

8、作為本實用新型優選的方案，所述第一固定釘的長度小于所述第二固定釘，所述第二固定釘配套設有固定螺帽。

9、與現有技術相比，本實用新型的有益效果是：針對針對放置在生態園林中的殺蟲燈，由于不同植被的生長環境以及昆蟲的不同種類，需要對殺蟲燈的高度以及誘捕害蟲的開口進行調節，現有技術中無法實現調節，存在一定的局限性，本申請采用了限位組件，通過調節塊在調節槽上位置的變化，使調節擋板頂端與遮擋棚之間的縫隙進行調整，可以根據園林中不同植被吸引的不同種類害蟲的體型進行調整，便于更好的發揮誘蟲燈作用捕捉進行殺蟲；套筒和支撐桿通過固定螺栓拉進行升降調節以此對殺蟲燈進行高度的調整；底座配有兩種固定釘可以根據草坪區域或植被區域進行選擇更換，最大程度保護園林植被。

技術特征：

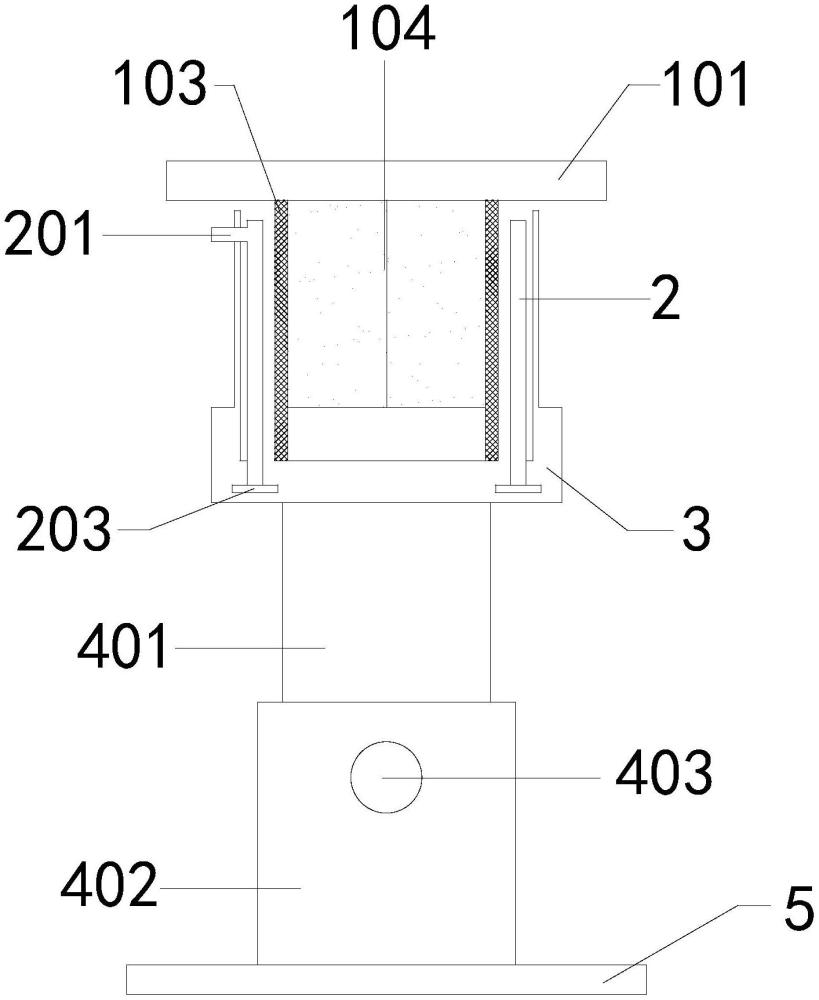

1.一種生態園林病蟲害防治用殺蟲燈，包括用于放置在生態園林中對害蟲進行捕殺的殺蟲燈主體(1)，其特征在于：所述殺蟲燈主體(1)從上至下依序設有遮擋棚(101)、誘蟲燈(104)、收集盒(3)以及底座(5)，所述底座(5)與所述收集盒(3)之間設有調節機構(4)，所述調節機構(4)包括支撐桿(401)、套筒(402)以及固定螺栓(403)，所述支撐桿(401)固定連接于所述收集盒(3)的底端，所述套筒(402)的底端固定于所述底座(5)的頂端，所述套筒(402)遠離所述底座(5)的一端套設于所述支撐桿(401)外部，所述套筒(402)靠近頂端處設有固定螺栓(403)，所述誘蟲燈(104)外設有電網(103)，所述電網(103)遠離所述誘蟲燈(104)的一側設有調節擋板(2)，所述調節擋板(2)遠離電網(103)的一側設有外殼(102)，所述調節擋板(2)靠近所述外殼(102)的其中一側設有調節塊(201)，所述外殼(102)靠近所述調節塊(201)的一側設有調節槽(202)，所述調節擋板(2)的底端設有限位塊(203)。

2.根據權利要求1所述的一種生態園林病蟲害防治用殺蟲燈，其特征在于：所述調節擋板(2)的高度大于所述誘蟲燈(104)的高度，所述限位塊(203)位于所述收集盒(3)內部。

3.根據權利要求1所述的一種生態園林病蟲害防治用殺蟲燈，其特征在于：所述調節擋板(2)以及外殼(102)的底端與所述收集盒(3)頂端兩側均固定連接，所述調節擋板(2)以及外殼(102)的頂端與所述遮擋棚(101)均不連接，所述電網(103)與所述遮擋棚(101)連接。

4.根據權利要求1所述的一種生態園林病蟲害防治用殺蟲燈，其特征在于：所述收集盒(3)上設有可推門(302)，所述收集盒(3)位于所述可推門(302)的頂端以及底端均設有滑動槽(301)。

5.根據權利要求1所述的一種生態園林病蟲害防治用殺蟲燈，其特征在于：所述底座(5)呈圓形設置，所述底座(5)位于所述套筒(402)的周圍設有三個固定孔(504)，所述固定孔(504)貫穿所述底座(5)，所述固定孔(504)配套設有第一固定釘(501)以及第二固定釘(502)。

6.根據權利要求5所述的一種生態園林病蟲害防治用殺蟲燈，其特征在于：所述第一固定釘(501)的長度小于所述第二固定釘(502)，所述第二固定釘(502)配套設有固定螺帽(503)。

技術總結
本技術涉及生態園林病蟲害防治技術領域，尤其為一種生態園林病蟲害防治用殺蟲燈，包括用于放置在生態園林中對害蟲進行捕殺的殺蟲燈主體，殺蟲燈主體從上至下依序設有遮擋棚、誘蟲燈、收集盒以及底座，底座與收集盒之間設有調節機構，誘蟲燈外設有電網，電網遠離誘蟲燈的一側設有調節擋板，調節擋板遠離電網的一側設有外殼，調節擋板靠近外殼的其中一側設有調節塊，外殼靠近調節塊的一側設有調節槽，調節擋板的底端設有限位塊，本技術可以根據園林中不同植被吸引的不同種類害蟲的體型進行調整，便于更好的發揮誘蟲燈作用捕捉進行殺蟲；套筒和支撐桿通過固定螺栓拉進行升降調節以此對殺蟲燈進行高度的調整。

技術研發人員：夏忠強,吳艷華,張秀麗,王蜜,劉清麗,韓學穎,周際
受保護的技術使用者：遼寧農業職業技術學院
技術研發日：20240729
技術公布日：2025/4/28
