本技術涉及施肥槍，具體為生物有機肥施肥槍。

背景技術：

1、施肥是農業生產中的重要環節，為了保證肥料的充分吸收，施肥時一般采用液體肥料。如果直接將液體肥料澆撒在農田里，蒸發流失快，液體肥料的利用率低，因此，需要使用施肥槍將液體肥料直接注入土壤內部，到達根系周圍土壤，促進根系快速吸收，以提高肥料的利用率。

2、現有的施肥槍在使用時，常會由于長時間使用土壤和肥料凝結在槍頭內部導致施肥孔堵塞，難以進行清洗；因此，不滿足現有的需求，對此我們提出了生物有機肥施肥槍。

技術實現思路

1、本實用新型的目的在于提供生物有機肥施肥槍，以解決上述背景技術中提出的施肥槍在使用時，常會由于長時間使用土壤和肥料凝結在槍頭內部導致施肥孔堵塞，難以進行清洗等問題。

2、為實現上述目的，本實用新型提供如下技術方案：生物有機肥施肥槍，包括槍桿，所述槍桿的底端通過螺紋連接有第一槍頭和第二槍頭，所述槍桿外表面固定安裝有擋板，所述槍桿外表面靠近擋板下方的位置活動安裝有兩個滾珠，所述滾珠的內側均固定安裝有連接桿，所述連接桿的末端均固定安裝有限位桿，所述限位桿均貫穿槍桿底端設有螺紋的位置，所述第一槍頭和第二槍頭的內側表面均設有限位槽，所述限位桿均活動插入限位槽的內部。

3、優選的，所述槍桿外表面靠近滾珠的位置均設有彈簧凹槽，所述滾珠均滑動卡入彈簧凹槽的內部，所述滾珠與彈簧凹槽內部之間均活動安裝有壓縮彈簧，所述彈簧凹槽的內側均設有活動槽，所述連接桿均滑動安裝在活動槽的內部。

4、優選的，所述槍桿外表面靠近擋板的上方位置活動安裝有安裝圓環，所述安裝圓環的外表面固定安裝有腳踏板。

5、優選的，所述槍桿頂端的一側固定安裝有把手，所述把手的外端設有進料口，所述槍桿外表面靠近把手的位置活動安裝有扳機。

6、優選的，所述第一槍頭和第二槍頭的外表面均固定安裝有多個連接塊，所述連接塊均活動插入第一槍頭和第二槍頭的內部，所述第一槍頭和第二槍頭的外表面均設有多個施肥孔。

7、與現有技術相比，本實用新型的有益效果是：

8、1、本實用新型通過第一槍頭和第二槍頭的配合，當裝置在長時間使用后，可通過將第一槍頭和第二槍頭從槍桿的底端卸下，隨后將第一槍頭和第二槍頭向兩側扳動，使第一槍頭和第二槍頭分開，此時可方便的對第一槍頭和第二槍頭的內部以及施肥孔的內部進行清洗，避免長時間使用后，土和廢料堆積凝結在施肥孔的內部而造成堵塞的情況；

9、2、本實用新型通過滾珠和限位桿的配合，當在對第一槍頭和第二槍頭進行拆卸時，需先向內側按壓兩個滾珠，使?jié)L珠帶動連接桿和限位桿向內側移動，進而使限位桿從限位槽的內部移出，進而解除限位桿對第一槍頭和第二槍頭的限位，此時才可旋轉第一槍頭和第二槍頭將其從槍桿的底端拆除，使裝置在使用時，可通過限位桿對第一槍頭和第二槍頭進行固定，避免在將第一槍頭和第二槍頭多次插入土壤中進行施肥時，第一槍頭和第二槍頭長時間使用而松動導致其從槍桿的底端脫落的情況。

技術特征：

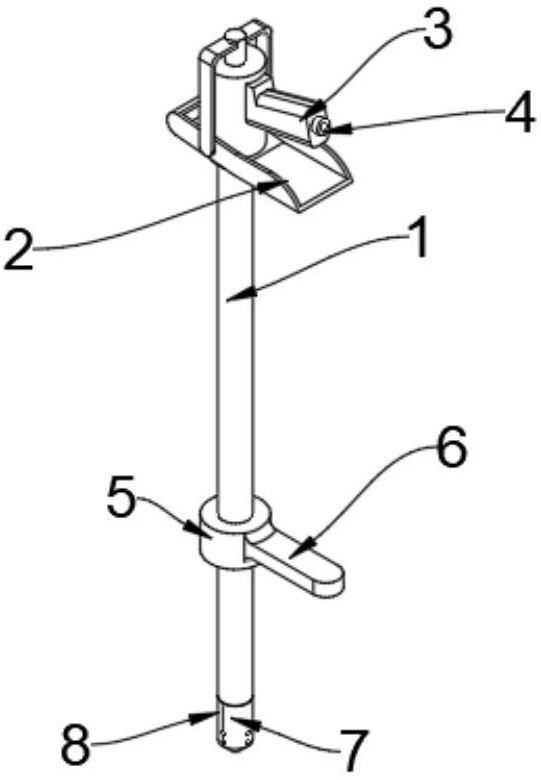

1.生物有機肥施肥槍，包括槍桿（1），其特征在于：所述槍桿（1）的底端通過螺紋連接有第一槍頭（7）和第二槍頭（8），所述槍桿（1）外表面固定安裝有擋板（9），所述槍桿（1）外表面靠近擋板（9）下方的位置活動安裝有兩個滾珠（10），所述滾珠（10）的內側均固定安裝有連接桿（12），所述連接桿（12）的末端均固定安裝有限位桿（15），所述限位桿（15）均貫穿槍桿（1）底端設有螺紋的位置，所述第一槍頭（7）和第二槍頭（8）的內側表面均設有限位槽（16），所述限位桿（15）均活動插入限位槽（16）的內部。

2.根據權利要求1所述的生物有機肥施肥槍，其特征在于：所述槍桿（1）外表面靠近滾珠（10）的位置均設有彈簧凹槽（11），所述滾珠（10）均滑動卡入彈簧凹槽（11）的內部，所述滾珠（10）與彈簧凹槽（11）內部之間均活動安裝有壓縮彈簧（14），所述彈簧凹槽（11）的內側均設有活動槽（13），所述連接桿（12）均滑動安裝在活動槽（13）的內部。

3.根據權利要求1所述的生物有機肥施肥槍，其特征在于：所述槍桿（1）外表面靠近擋板（9）的上方位置活動安裝有安裝圓環（5），所述安裝圓環（5）的外表面固定安裝有腳踏板（6）。

4.根據權利要求1所述的生物有機肥施肥槍，其特征在于：所述槍桿（1）頂端的一側固定安裝有把手（3），所述把手（3）的外端設有進料口（4），所述槍桿（1）外表面靠近把手（3）的位置活動安裝有扳機（2）。

5.根據權利要求1所述的生物有機肥施肥槍，其特征在于：所述第一槍頭（7）和第二槍頭（8）的外表面均固定安裝有多個連接塊（17），所述連接塊（17）均活動插入第一槍頭（7）和第二槍頭（8）的內部，所述第一槍頭（7）和第二槍頭（8）的外表面均設有多個施肥孔（18）。

技術總結
本技術公開了生物有機肥施肥槍，包括槍桿，所述槍桿的底端通過螺紋連接有第一槍頭和第二槍頭，所述槍桿外表面固定安裝有擋板，所述槍桿外表面靠近擋板下方的位置活動安裝有兩個滾珠，所述滾珠的內側均固定安裝有連接桿，所述連接桿的末端均固定安裝有限位桿，所述限位桿均貫穿槍桿底端設有螺紋的位置，所述第一槍頭和第二槍頭的內側表面均設有限位槽。本技術通過將第一槍頭和第二槍頭從槍桿的底端卸下，隨后將第一槍頭和第二槍頭向兩側扳動，使第一槍頭和第二槍頭分開，此時可方便的對第一槍頭和第二槍頭的內部以及施肥孔的內部進行清洗，避免長時間使用后，土和廢料堆積凝結在施肥孔的內部而造成堵塞的情況。

技術研發人員：王目玉,陳東青
受保護的技術使用者：梁山沐勝農業科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
