本技術涉及農業機械領域，具體為一種大豆、玉米小區播種機。

背景技術：

1、我國大豆、玉米育種通常采用小區育種的方式。小區育種在播種環節有著嚴格的農藝要求，一個新品種需要經過多年培育篩選，每年都要對待篩選的品種在成千上萬個小區進行培育對比試驗；為了減少時間、氣候變化等外部因素對試驗結果的干擾，在同一地塊進行培育對比試驗的待篩選品種，需按特定的農藝規范在同一天完成小區播種；小區面積相對較小，不同的小區需要播種不同的待篩選品種且不能出現混種，大田播種機具很難實現小區作業，這就導致很多育種單位仍采用人工播種。

2、現有的小區播種機多為大田播種機具改裝而來，普遍存在播種粒距不均、下種速度慢、換種清種操作繁瑣且清種不干凈等問題，會在育種過程中出現重播、漏播、混播及換種清種時間長等弊端，嚴重影響田間育種的規模和效率。

技術實現思路

1、本實用新型提供了一種大豆、玉米小區播種機，既可以實現大豆、玉米精密播種，又可縮短不同小區間機具換種時間，快速完成清倉換種，提高小區育種播種效率。

2、為了實現上述目的，本實用新型提供了如下技術方案：一種大豆、玉米小區播種機，包括機架、行走裝置、排種裝置、清倉裝置、鎮壓裝置、開溝裝置、覆土裝置、手扶裝置、傳動裝置，所述行走裝置固定于機架的前部，所述排種裝置和清倉裝置固定于機架的中部，所述鎮壓裝置固定于機架的后部，所述開溝裝置設置于行走裝置和排種裝置之間且固定于機架的下部，所述覆土裝置固定于開溝裝置后部，所述手扶裝置設置于機架外側且固定于機架的中后部，所述傳動裝置設置于行走裝置和排種裝置右側。

3、所述行走裝置包括行走輪、齒圈和行走輪軸，所述行走輪中間設置安裝孔，外輪面設置齒圈，齒圈形狀為v字形，數量為20個，齒圈沿行走輪外輪面均勻分布，所述行走輪軸安插在行走輪安裝孔內且兩端固定于機架上。

4、所述排種裝置包括排種輪、排種輪軸、主種倉、排種輪套、排種管、撥種片、清種刷，所述排種輪中間設置安裝孔，外輪面設置窩眼型腔和撥種片導槽，所述排種輪軸安插在排種輪安裝孔內且兩端固定于機架上，所述撥種片導槽穿過窩眼型腔并深入窩眼型腔底部1mm，撥種片導槽寬度為2?mm，所述主種倉為梯形槽結構，包括左右兩塊主種倉側翼板，所述排種輪套上下部均開有槽孔，排種輪套與排種輪有1～2?mm間隙，所述排種管設置于排種輪右下角且固定于機架上，所述撥種片設有弧形外脊背，外脊背的弧形是長軸58?mm、短軸40mm橢圓弧，撥種片固定于排種管上，所述清種刷安裝在主種倉前倉壁上。

5、所述清倉裝置包括排種器外殼體、清倉定位軸、機架連接板、副種倉、快速夾具，所述排種器外殼體套裝在排種輪上，所述清倉定位軸固定于機架上，所述機架連接板設置于行走裝置和排種裝置之間且固定于機架上，所述快速夾具設置于排種器外殼體的前部且固定于機架連接板上，所述副種倉設置于主種倉的后部，副種倉包括左右側兩塊相同的副種倉側翼板、前側的副種倉低擋板和后側的副種倉高擋板，副種倉通過兩塊副種倉側翼板插裝在機架上，排種器外殼體向后旋轉90o后使主種倉與副種倉垂直且越過副種倉低擋板。

6、所述排種器外殼體由主種倉、主種倉側翼連接塊、排種輪套焊接成一體，排種器外殼體為可旋轉式，可在-90o～0o范圍內繞排種輪旋轉。

7、所述開溝裝置為滑刀式，通過固定桿固定于機架上，固定桿可上下移動調節開溝裝置的位置。

8、所述傳動裝置包括鏈條、主動鏈輪、被動鏈輪，所述主動鏈輪安裝在行走輪軸上，所述被動鏈輪安裝在排種輪軸上，所述鏈條一端與主動鏈輪嚙合，另一端與被動鏈輪嚙合。

9、本實用新型取得了以下有益效果：

10、1.本實用新型采用窩眼型腔排種輪排種的結構方式，可以實現大豆、玉米精密播種；

11、2.本實用新型設置快速清倉裝置，采用排種器外殼體繞排種輪在-90o～0o范圍內旋轉的方式實現快速清倉換種，提高大豆、玉米小區育種播種效率；

12、3.本實用新型播種粒距的控制通過行走輪—主動鏈輪—被動鏈輪—排種輪構成的傳動鏈實現。

技術特征：

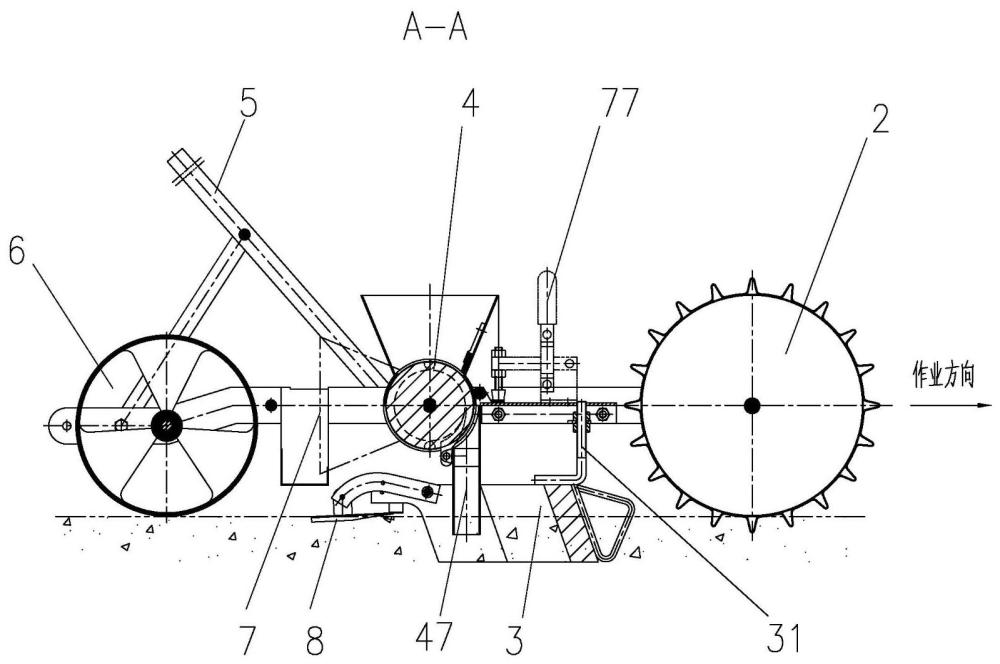

1.一種大豆、玉米小區播種機，其特征在于：包括機架(1)、行走裝置(2)、排種裝置(4)、清倉裝置(7)、鎮壓裝置(6)、開溝裝置(3)、覆土裝置(8)、手扶裝置(5)、傳動裝置(9)，所述行走裝置(2)固定于機架(1)的前部，所述排種裝置(4)和清倉裝置(7)固定于機架(1)的中部，所述鎮壓裝置(6)固定于機架(1)的后部，所述開溝裝置(3)設置于行走裝置(2)和排種裝置(4)之間且固定于機架(1)的下部，所述覆土裝置(8)固定于開溝裝置(3)后部，所述手扶裝置(5)設置于機架(1)外側且固定于機架(1)的中后部，所述傳動裝置(9)設置于行走裝置(2)和排種裝置(4)右側。

2.根據權利要求1所述的一種大豆、玉米小區播種機，其特征在于：所述行走裝置(2)包括行走輪(21)、齒圈(22)和行走輪軸(23)，所述行走輪(21)中間設置安裝孔，外輪面設置齒圈(22)，齒圈(22)形狀為v字形，數量為20個，齒圈(22)沿行走輪(21)外輪面均勻分布，所述行走輪軸(23)安插在行走輪(21)安裝孔內且兩端固定于機架(1)上。

3.根據權利要求1所述的一種大豆、玉米小區播種機，其特征在于：所述排種裝置(4)包括排種輪(43)、排種輪軸(44)、主種倉(41)、排種輪套(42)、排種管(47)、撥種片(45)、清種刷(46)，所述排種輪(43)中間設置安裝孔，外輪面設置窩眼型腔(48)和撥種片導槽(49)，所述排種輪軸(44)安插在排種輪(43)安裝孔內且兩端固定于機架(1)上，所述撥種片導槽(49)穿過窩眼型腔(48)并深入窩眼型腔(48)底部1?mm，撥種片導槽(49)寬度為2?mm，所述主種倉(41)為梯形槽結構，主種倉(41)左右兩側為主種倉側翼板(72)，所述排種輪套(42)上下部均開有槽孔，排種輪套(42)與排種輪(43)有1～2?mm間隙，所述排種管(47)設置于排種輪(43)右下角且固定于機架(1)上，所述撥種片(45)設有弧形外脊背，外脊背的弧形是長軸58?mm、短軸40?mm橢圓弧，撥種片(45)固定于排種管(47)上，所述清種刷(46)安裝在主種倉(41)前倉壁上。

4.根據權利要求1所述的一種大豆、玉米小區播種機，其特征在于：所述清倉裝置(7)包括排種器外殼體(71)、清倉定位軸(73)、機架連接板(75)、副種倉(76)、快速夾具(77)，所述排種器外殼體(71)套裝在排種輪(43)上，所述清倉定位軸(73)固定于機架(1)上，所述機架連接板(75)設置于行走裝置(2)和排種裝置(4)之間且固定于機架(1)上，所述快速夾具(77)設置于排種器外殼體(71)的前部且固定于機架連接板(75)上；所述副種倉(76)設置于主種倉(41)的后部，副種倉(76)包括左右側兩塊相同的副種倉側翼板(761)、前側的副種倉低擋板(762)和后側的副種倉高擋板(763)，副種倉(76)通過兩塊副種倉側翼板(761)插裝在機架(1)上，排種器外殼體(71)向后旋轉90o后使主種倉(41)與副種倉(76)垂直且越過副種倉低擋板(762)。

5.根據權利要求4所述的一種大豆、玉米小區播種機，其特征在于：所述排種器外殼體(71)由主種倉(41)、主種倉側翼連接塊(74)、排種輪套(42)焊接成一體，排種器外殼體(71)為可旋轉式，可在-90o～0o范圍內繞排種輪旋轉。

6.根據權利要求1所述的一種大豆、玉米小區播種機，其特征在于：所述開溝裝置(3)為滑刀式，通過固定桿(31)固定于機架(1)上，固定桿(31)可上下移動。

7.根據權利要求1所述的一種大豆、玉米小區播種機，其特征在于：所述傳動裝置(9)包括鏈條(92)、主動鏈輪(91)、被動鏈輪(93)，所述主動鏈輪(91)安裝在行走輪軸(23)上，所述被動鏈輪(93)安裝在排種輪軸(44)上，所述鏈條(92)一端與主動鏈輪(91)嚙合，另一端與被動鏈輪(93)嚙合。

技術總結
本技術涉及農業機械領域，尤其涉及一種大豆、玉米小區播種機，包括機架、行走裝置、排種裝置、清倉裝置、鎮壓裝置、開溝裝置、覆土裝置、手扶裝置及傳動裝置，行走裝置固定于機架的前部，排種裝置和清倉裝置固定于機架的中部，鎮壓裝置固定于機架的后部，開溝裝置設置于行走裝置和排種裝置之間且固定于機架的下部，覆土裝置固定于開溝裝置后部，手扶裝置設置于機架外側且固定于機架的中后部，傳動裝置設置于行走裝置和排種裝置右側。本技術可實現大豆、玉米小區精量播種，縮短不同小區間機具換種時間，快速完成清倉換種，提高小區育種播種效率。

技術研發人員：高光明,董曉,蔣博,周慧,寧新杰,楊平
受保護的技術使用者：淄博市農業機械研究所（淄博市機械研究所）
技術研發日：20240730
技術公布日：2025/4/28
