本申請涉及鍘草，具體為三輪移動鍘草壓塊機。

背景技術：

1、鍘草機也稱切碎機，主要用來切斷莖稈，如谷草、稻草、麥秸、玉米秸稈等。適用于作物乳熟期的青貯。鍘草機按機型可分為小型、中型和大型；按切割方式不同可分為滾筒式和圓盤式；按固定方式可分為固定式和移動式。

2、專利號zl201410724271.1，公開了一種多功能鍘草機，包括推進裝置、進料槽、喂入裝置和機體，所述推進裝置環繞設置于進料槽外緣，進料槽設置于機體一側并與機體連通，進料槽與機體連通處設有喂入裝置，喂入裝置上設有傳感器，傳感器與控制盒連接，在所述的機體內部設有定刀，與定刀緊挨設置有切碎滾筒，切碎滾筒右下方設置有拋出機構，拋出機構與切碎滾筒通過皮帶連接，拋出機構末端連接出料裝置。

3、但是在使用中，存在其以下缺陷：

4、(1)雖然在鍘草機上設置進料槽和推進裝置，實現了在鍘草時自動進料，同時設置喂入裝置，在喂入裝置上設置傳感器，來控制喂入量與喂入的速度，但是，在使用過程中，傳統的鍘草機無法長距離的進行移動，需要不斷的搬運鍘草設備進行轉運，非常的不便捷。

5、(2)現有的鍘草機在鋤草完成后，無法直接對鍘草完成后的物料進行壓實處理，需要將鍘草完成后的物料移動到專用的設備上，才能夠進行壓實處理，會浪費大量的處理和移動時間，降低了工作的效率。

技術實現思路

1、本申請的目的在于提供三輪移動鍘草壓塊機，解決了背景技術中所提出的問題。

2、為實現上述目的，本申請提供如下技術方案：三輪車移動鍘草壓塊機，包括三輪車體,其特征在于：還包括：鍘草機、打壓殼體、柴油機、液壓油泵、液壓分配多路閥、發電機、自動控制配電箱和集成塊線路箱；

3、所述鍘草機、所述打壓殼體、所述柴油機、所述液壓油泵、所述液壓分配多路閥、所述自動控制配電箱和所述集成塊線路分別安裝于所述三輪車體的頂部兩側；

4、鍘草打壓一體機構包括出草輸出管、進草料箱和凹槽,所述進草料箱設置于所述打壓殼體頂部，所述出草輸出管頂部連通所述進草料箱,所述進草料箱與所述凹槽內連接有1#油缸和2#油缸，所述液壓油泵通過液壓油管連接所述1#油缸，所述2#油缸連接所述液壓油管，所述液壓油管一側與所述液壓分配多路閥連接，所述液壓分配多路閥與1#油缸和2#油缸連接交替式工作，所述液壓分配多路閥連接所述自動控制配電箱，所述發電機連接自動控制配電箱。

5、作為本申請技術方案的一可選方案，所述打壓殼體與農用三輪車螺釘所固定，鍘草機與三輪車安裝在駕駛員右側座副駕座處，沒有對駕駛員的人身危害，充分利用了三輪車的空間，鍘草機與三輪車連接后在駕駛員的座背后大架與貨箱體的空隙部，巧妙利用了三輪車發動機的動力輸出與所設計的三輪車動力皮帶軸輪相對成，所述鍘草機主軸皮帶輪與設計中的軸輪相對成，得到了三輪車動力帶動設計主軸輪，再由設計軸輪帶動鍘草機主軸輪帶動鍘草機刀盤，所述鍘草機刀盤用螺絲固定有四個刀片，所述鍘草機主軸輪帶動鍘草機的長短齒輪箱和進草退進箱。

6、作為本申請技術方案的一可選方案，所述鍘草機刀盤帶有風盤設置有風葉將切碎的秸稈物，送入出草輸出管,所述出草輸出管連通進草料箱，所述進草料箱連通凹槽，所述出草輸出管將切碎的秸稈進入進草料箱時，必須先啟動所述自動控制配電箱手動與自動，如選擇手動手指點一下后運行那就用手指點一下出一次，所壓好的物料如果選擇自動所述1#油缸與所述2#油缸開始不停的交叉運行，所述1#油缸推壓，所述2#油缸推出，工作人員需要在出草口套袋包裝。

7、與現有技術相比，本申請的有益效果如下：通過在三輪車體上設置有鍘草機和打壓殼體，可以將鍘草機構和打壓機構與三輪車體結合，使三輪車體帶動鍘草機構和打壓機構遠距離的移動，能夠實現遠距離進行鍘草和打壓收集，而且經過設置鍘草機和打壓殼體，能夠在秸稈鍘草完成后，直接將處理后的物料輸入到打壓殼體內進行擠壓收集，省去了在秸稈鍘草完成后，需要移動到專用的處理設備中進行處理，提升了整體的效率，同時由于采用皮帶與三輪車體的輪軸處傳動連接，能夠在三輪車體移動時經過皮帶來帶動鍘草機構進行鍘草，省去了采用外部供電設備電源對鍘草機構進行供電，節約了能源。

技術特征：

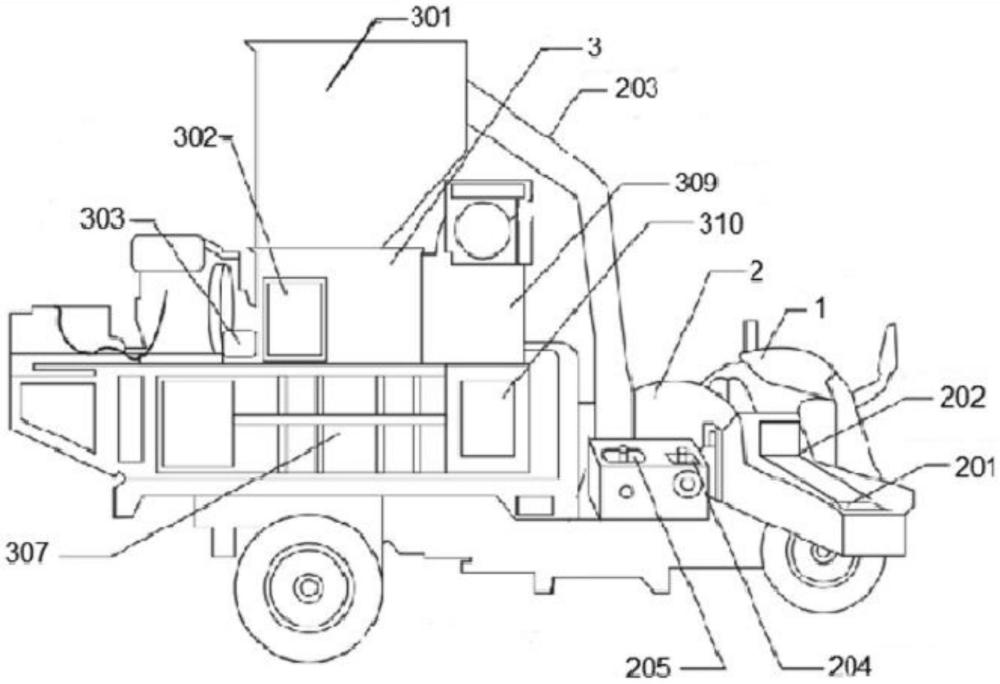

1.三輪車移動鍘草壓塊機，包括三輪車體(100),其特征在于：還包括：鍘草機(200)、打壓殼體(300)、柴油機(304)、液壓油泵(311)、液壓分配多路閥(312)、發電機(303)、自動控制配電箱(302)和集成塊線路(302-10)；

2.根據權利要求1所述的三輪車移動鍘草壓塊機，其特征在于：所述打壓殼體(300)與農用三輪車螺釘所固定，鍘草機(200)與三輪車安裝在駕駛員右側座副駕座處，沒有對駕駛員的人身危害，充分利用了三輪車的空間，鍘草機(200)與三輪車連接后在駕駛員的座背后大架與貨箱體的空隙部，巧妙利用了三輪車發動機的動力輸出與所設計的三輪車動力皮帶軸輪相對成，所述鍘草機(200)主軸皮帶輪與設計中的軸輪相對成，得到了三輪車動力帶動設計主軸輪，再由設計軸輪帶動鍘草機(200)主軸輪帶動鍘草機(200)刀盤，所述鍘草機(200)刀盤用螺絲固定有四個刀片，所述鍘草機(200)主軸輪帶動鍘草機(200)的長短齒輪箱和進草退進箱。

3.根據權利要求2所述的三輪車移動鍘草壓塊機，其特征在于：所述鍘草機(200)刀盤帶有風盤設置有風葉將切碎的秸稈物，送入出草輸出管(203),所述出草輸出管(203)連通進草料箱(301)，所述進草料箱(301)連通凹槽(307)，所述出草輸出管(203)將切碎的秸稈進入進草料箱(301)時，必須先啟動所述自動控制配電箱(302)手動與自動(302-4)，如選擇手動手指點一下后運行(302-3)那就用手指點一下出一次，所壓好的物料如果選擇自動所述1#油缸(306)與所述2#油缸(314)開始不停的交叉運行，所述1#油缸(306)推壓，所述2#油缸(314)推出，工作人員需要在出草口(310)套袋包裝。

技術總結
本申請公開了三輪車移動鍘草壓塊機，包括三輪車體,還包括：鍘草機、打壓殼體、柴油機、液壓油泵、液壓分配多路閥、發電機、自動控制配電箱和集成塊線路箱。本申請可以將鍘草機構和打壓機構與三輪車體結合，使三輪車體帶動鍘草機構和打壓機構遠距離的移動，能夠實現遠距離進行鍘草和打壓收集，而且經過設置鍘草機和打壓殼體，能夠在秸稈鍘草完成后，直接將處理后的物料輸入到打壓殼體內進行擠壓收集，省去了在秸稈鍘草完成后，需要移動到專用的處理設備中進行處理，提升了整體的效率，同時由于采用皮帶與三輪車體的輪軸處傳動連接，能夠在三輪車體移動時經過皮帶來帶動鍘草機構進行鍘草，省去了采用外部供電設備電源對鍘草機構進行供電，節約了能源。

技術研發人員：呂慶凱
受保護的技術使用者：汾陽市山里娃農牧機械有限公司
技術研發日：20240726
技術公布日：2025/4/28
