本技術涉及農作物施肥，涉及農作物用施肥結構。

背景技術：

1、農作物施肥是農業生產中至關重要的一環，它直接關系到作物的生長狀況、產量和品質；

2、目前，農作物的施肥大多采用水肥的噴灑，在對較為高大的農作物進行施肥時，例如：玉米，較為粗壯的玉米稈以及玉米葉會阻礙大量的水肥下落到玉米根莖處附近的土壤，以及噴灑式作業容易導致大量的水肥落在離玉米根莖較遠的位置，從而影響水肥的利用率；

3、為解決上述問題，本申請中提出農作物用施肥結構。

技術實現思路

1、本實用新型針對現有技術中存在的技術問題，提供農作物用施肥結構。

2、本實用新型解決上述技術問題的技術方案如下：農作物用施肥結構，包括：

3、弧形管，所述弧形管設置有兩個；

4、伸縮管，所述伸縮管的兩端分別與對應的弧形管相連通；

5、插管，所述插管設置有多個，多個所述插管均連通于弧形管的底部；

6、水槽，所述水槽開設于插管內，且水槽與插管內部相連通；

7、出水口，所述出水口開設于插管，且出水口與水槽相連通；

8、配重塊，所述配重塊通過水槽與插管滑動連接；

9、軟管，所述軟管連通于弧形管上，所述軟管用于連接佩戴式化肥噴灑箱。

10、兩個所述弧形管上均安裝有支桿，兩個所述支桿之間活動貫穿插設有限位桿，所述限位桿的兩端均安裝有固定板，兩個所述固定板的相對一側均安裝有彈簧，兩個所述彈簧的相對一端分別與對應的支桿相連接，通過設置支桿、限位桿、固定板以及彈簧，用于對兩個弧形管固定。

11、兩個所述支桿的相對一側均鉸接有斜桿，兩個所述斜桿的頂端相鉸接，通過設置斜桿，便于對兩個支桿之間的距離進行調節。

12、兩個所述支桿上均貫穿開設有滑口，兩個所述支桿通過滑口滑動連接有壓桿，所述壓桿位于斜桿的上方，通過設置滑口以及壓桿，用于對斜桿進行施力。

13、兩個所述支桿之間活動貫穿插設有扶手桿，通過設置扶手桿，用于手扶而對該裝置進行控制。

14、所述扶手桿的兩端均安裝有限位塊，通過設置限位塊，用于盡量避免扶手桿從支桿上脫離。

15、本實用新型的有益效果是：

16、通過將插管插入土壤內，在插管上移拔出土壤內的過程中，配重塊的自重下移將土壤從插管內擠出，使得水肥通過插管上的出水口排出，從而達到了直接對農作物根莖附近的土壤施肥的效果，有助于提升水肥的利用率；

17、通過一只手扶在扶手桿上對該裝置整體進行控制，向下對壓桿施力擠壓斜桿，使得兩個支桿間距變大，從而將兩個弧形管移至農作物根莖外側，進而便于對不同直徑的農作物根莖使用的效果。

技術特征：

1.農作物用施肥結構，其特征在于，包括：

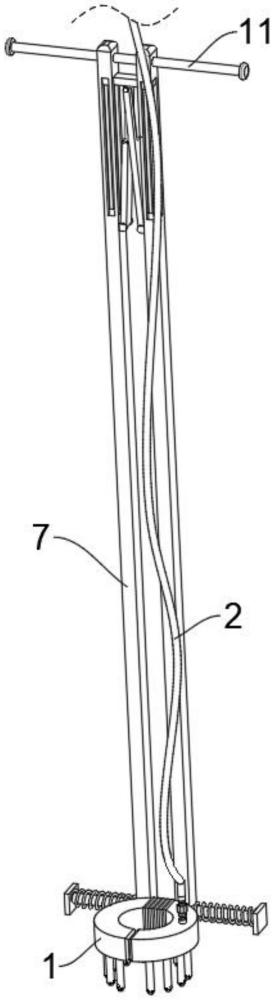

2.根據權利要求1所述的農作物用施肥結構，其特征在于，兩個所述弧形管(1)上均安裝有支桿(7)，兩個所述支桿(7)之間活動貫穿插設有限位桿(14)，所述限位桿(14)的兩端均安裝有固定板(15)，兩個所述固定板(15)的相對一側均安裝有彈簧(13)，兩個所述彈簧(13)的相對一端分別與對應的支桿(7)相連接。

3.根據權利要求2所述的農作物用施肥結構，其特征在于，兩個所述支桿(7)的相對一側均鉸接有斜桿(8)，兩個所述斜桿(8)的頂端相鉸接。

4.根據權利要求3所述的農作物用施肥結構，其特征在于，兩個所述支桿(7)上均貫穿開設有滑口(9)，兩個所述支桿(7)通過滑口(9)滑動連接有壓桿(10)，所述壓桿(10)位于斜桿(8)的上方。

5.根據權利要求3所述的農作物用施肥結構，其特征在于，兩個所述支桿(7)之間活動貫穿插設有扶手桿(11)。

6.根據權利要求5所述的農作物用施肥結構，其特征在于，所述扶手桿(11)的兩端均安裝有限位塊(12)。

技術總結
本技術涉及農作物用施肥結構，屬于農作物施肥技術領域，農作物用施肥結構，包括：弧形管，所述弧形管設置有兩個；伸縮管，所述伸縮管的兩端分別與對應的弧形管相連通；插管，所述插管設置有多個，多個所述插管均連通于弧形管的底部；水槽，所述水槽開設于插管內，且水槽與插管內部相連通；出水口，所述出水口開設于插管，且出水口與水槽相連通；配重塊，所述配重塊通過水槽與插管滑動連接；軟管，所述軟管連通于弧形管上。通過將插管插入土壤內，在插管上移拔出土壤內的過程中，配重塊的自重下移將土壤從插管內擠出，使得水肥通過插管上的出水口排出，從而達到了直接對農作物根莖附近的土壤施肥的效果，有助于提升水肥的利用率。

技術研發人員：張鵬,溫暖
受保護的技術使用者：哈爾濱永恒農業發展有限公司
技術研發日：20240730
技術公布日：2025/4/28
