本申請涉及畜牧養殖，具體為一種食物投喂裝置。

背景技術：

1、火腿是深受中國人民喜愛的傳統特色美食，是腌制或熏制的豬的腿，通過養殖的方式進行后續屠宰與腌制，一種常見的豬飼料投喂裝置是自動化喂料系統。這種系統通常包括喂料桶和喂料機等部分。喂料桶：是自動喂料系統的核心組成部分，通常由不銹鋼或abs材質制成，具有抗腐蝕、防銹、耐磨損等特點。其主要作用是供給養豬場所需的飼料，可根據不同的養豬場規模和豬只數量選用不同尺寸的喂料桶。喂料機：作用是將飼料從喂料桶中自動送至飼槽，通過電機與機械傳動將飼料輸送至指定位置。大型養豬場的喂料機通常采用螺旋輸送或鏈式輸送的方式，具有輸送效率高、維護方便等特點。這種自動化喂料系統能夠精確計量、自動投喂飼料，減少人工作業時間和成本，提高養豬場效益。同時，它還能夠降低豬只感染疫病的風險，確保飼料的衛生質量，提高產品質量。

2、儲料倉通過下方連接的管道從而穩定的將內部的飼料輸送至指定位置，在陰雨天氣時，豬舍內的濕度增高，會導致儲料倉內的飼料發生結塊和含有濕度的飼料貼合在儲料倉內壁上的現象，在后續進行輸送投喂的過程中，會出現食物投喂裝置出料口空運行的現象。

技術實現思路

1、本申請的目的在于提供一種食物投喂裝置，以解決上述背景技術中提出的在陰雨天氣時，豬舍內的濕度增高，會導致儲料倉內的飼料發生結塊和含有濕度的飼料貼合在儲料倉內壁上的現象，在后續進行輸送投喂的過程中，會出現食物投喂裝置出料口空運行的現象。

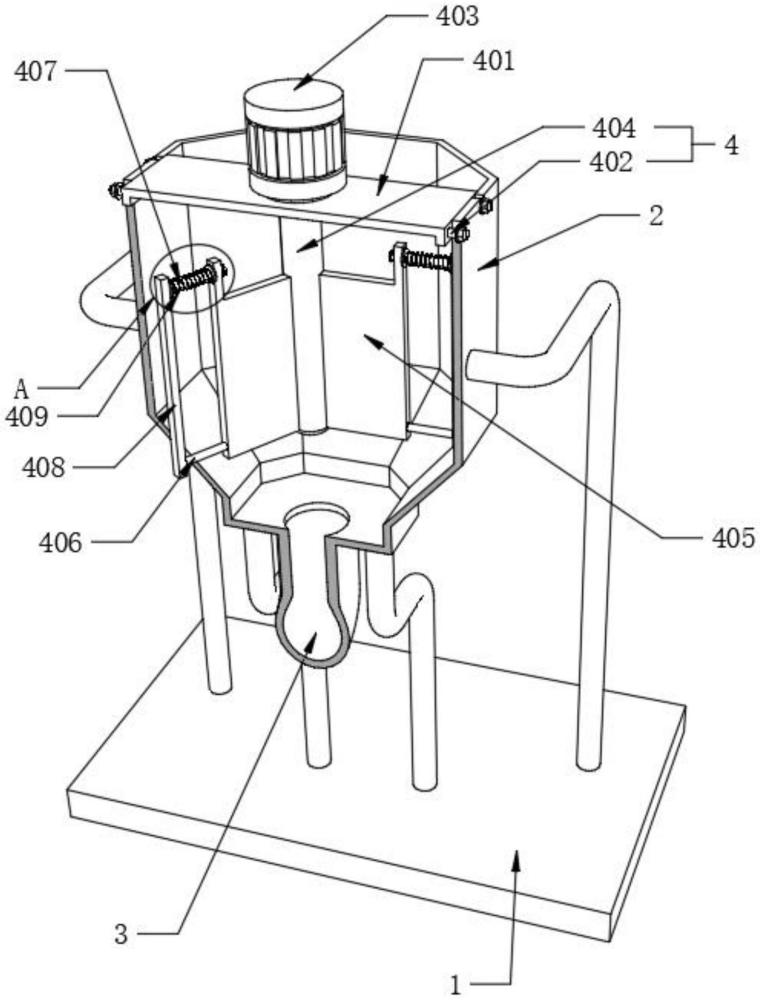

2、為實現上述目的，本申請提供如下技術方案：一種食物投喂裝置，包括：固定底板、儲料倉和清理攪拌機構，該儲料倉的兩側通過固定桿連接在固定底板上方，該儲料倉的上方兩側開設有凹槽，該清理攪拌機構設置在儲料倉的內部，該清理攪拌機構包括固設在安裝固定板上方的驅動電機、設置在驅動電機輸出端上的連接軸、焊接在連接軸上的攪拌塊，所述攪拌塊上分別開設有水平通孔和水平滑槽，該清理攪拌機構還包括滑動連接在攪拌塊水平通孔內的連接桿、焊接在連接桿上的刮板和套設在連接桿上的彈簧，且所述刮板的一端貼合在儲料倉的內壁上。

3、通過采用上述技術方案，能夠對儲料倉內的飼料進行攪拌從而避免發生結塊的現象。

4、優選的，所述清理攪拌機構還包括設置在儲料倉內部的安裝固定板，且所述安裝固定板的截面造型為“n”形狀。

5、通過采用上述技術方案，能夠起到對連接的結構起到有效的固定連接工作。

6、優選的，所述清理攪拌機構還包括焊接在安裝固定板兩端的連接緊固件，所述連接緊固件設置在儲料倉的凹槽內部。

7、通過采用上述技術方案，能夠起到結構之間的快速連接，且方便后續的安裝與拆卸工作。

8、優選的，所述固定底板的造型為矩形板塊狀，且所述固定底板的下方四周設置有可供移動的滑輪。

9、通過采用上述技術方案，能夠帶動上方的結構進行水平方向的移動。

10、優選的，所述清理攪拌機構還包括滑動連接在攪拌塊水平滑槽內的導向桿，且所述導向桿焊接在刮板外壁上。

11、通過采用上述技術方案，能夠提供刮板在移動的過程中更加的穩定。

12、優選的，所述食物投喂裝置還包括：出料管，所述出料管焊接在儲料倉的底部，且所述出料管的內部設置有電磁閥。

13、通過采用上述技術方案，能夠根據所需要的飼料量來調整出料量。

14、綜上所述，本申請包括以下有益效果：通過設置有攪拌塊、連接桿、刮板和彈簧，攪拌塊可以進行對飼料的旋轉攪拌，從而將結塊的飼料進行打散，在攪拌的過程中，刮板通過彈簧的擠壓，能夠將貼合在儲料倉內壁上的飼料進行刮動，同時避免飼料殘留在儲料倉內壁上。

技術特征：

1.一種食物投喂裝置，其特征在于，包括：

2.根據權利要求1所述的一種食物投喂裝置，其特征在于：所述清理攪拌機構還包括設置在儲料倉內部的安裝固定板，且所述安裝固定板的截面造型為“n”形狀。

3.根據權利要求2所述的一種食物投喂裝置，其特征在于：所述清理攪拌機構還包括焊接在安裝固定板兩端的連接緊固件，所述連接緊固件設置在儲料倉的凹槽內部。

4.根據權利要求1所述的一種食物投喂裝置，其特征在于：所述固定底板的造型為矩形板塊狀，且所述固定底板的下方四周設置有可供移動的滑輪。

5.根據權利要求3所述的一種食物投喂裝置，其特征在于：所述清理攪拌機構還包括滑動連接在攪拌塊水平滑槽內的導向桿，且所述導向桿焊接在刮板外壁上。

6.根據權利要求1所述的一種食物投喂裝置，其特征在于：所述食物投喂裝置還包括：

技術總結
本申請涉及畜牧養殖技術領域，公開了一種食物投喂裝置，包括：固定底板、儲料倉和清理攪拌機構，該清理攪拌機構包括固設在安裝固定板上方的驅動電機、設置在驅動電機輸出端上的連接軸、焊接在連接軸上的攪拌塊，所述攪拌塊上分別開設有水平通孔和水平滑槽，該清理攪拌機構還包括滑動連接在攪拌塊水平通孔內的連接桿、焊接在連接桿上的刮板和套設在連接桿上的彈簧，且所述刮板的一端貼合在儲料倉的內壁上。本技術通過設置有攪拌塊、連接桿、刮板和彈簧，攪拌塊可以進行對飼料的旋轉攪拌，從而將結塊的飼料進行打散，在攪拌的過程中，刮板通過彈簧的擠壓，能夠將貼合在儲料倉內壁上的飼料進行刮動，同時避免飼料殘留在儲料倉內壁上。

技術研發人員：徐永海,崔榮森,李在留,朱勛愛
受保護的技術使用者：宣威市海匯食品有限責任公司
技術研發日：20240730
技術公布日：2025/4/28
