本技術涉及農業養殖設備，尤其是一種移動式耕地養殖系統。

背景技術：

1、目前大部分的養殖場的養殖都是將牲畜圈養在一個相對固定的圍欄之中，飼養人員定時定期對所養殖的動物進行投喂，這種飼養方式也是現在常見的一種方式，但是這種飼養方式采用的都是人工飼料喂養，而且對于現在追求生態養殖、吃生態養殖肉制品的消費觀念來講，人工圈養的方式就顯得不夠生態了。

2、對于現在的廣大農村地區，尤其是對于一些相對偏遠的地區，目前存在著比較多的荒廢的田地沒有被很好的利用起來，因此如果將其有效利用起來進行生態養殖將是一種非常好的農業養殖方式。

技術實現思路

1、本實用新型的目的就是針對上述情況，提供一種移動式耕地養殖系統，該養殖系統應用于野外耕地的生態養殖，效率高效果好。

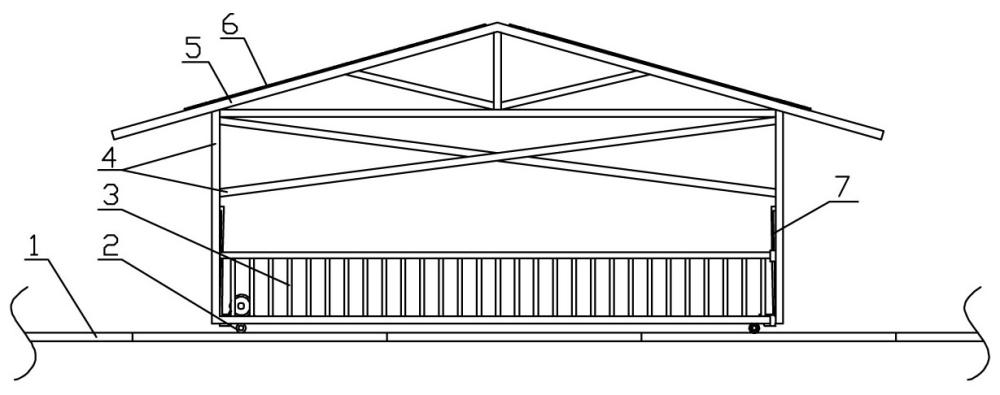

2、本實用新型的具體方案是：一種移動式耕地養殖系統，包括有鋪設在田野耕地地面上可拆卸的雙排軌道和設置在雙排軌道上的移動養殖房，所述移動養殖房包括有中間移動體，中間移動體的底部四角設置有行走輪，中間移動體上設置有驅動機構，驅動機構驅動所述的行走輪沿著雙排軌道行走；中間移動體的左右兩邊對稱設置有兩個圈養框架，圈養框架懸空設置并與所述的中間移動體固結成一體式結構，圈養框架的前后左右四面均設置有圍欄，圈養框架的底部為全空敞口，每個圈養框架的左右兩邊的圍欄均設置成合頁旋轉式的圍欄；每個圈養框架的前后側的圍欄上方還設置有橫向掛桿，橫向掛桿上掛設有若干個食料槽；在兩個圈養框架的頂部共同架設有鋼架屋頂，鋼架屋頂上鋪設有隔熱保溫板，鋼架屋頂將兩邊的圈養框架覆蓋住。

3、進一步的，本實用新型中所述中間移動體具有底板，所述驅動機構安置在所述底板上，所述底板的前后兩端設置有門形框架，門形框架與左右兩邊的圈養框架焊接成一體。

4、進一步的，本實用新型中所述隔熱保溫板上面還鋪設有光伏太陽能板，光伏太陽能板將整個鋼架屋頂鋪滿。

5、進一步的，本實用新型中所述圈養框架是由角鋼拼裝焊接形成的框架結構。

6、進一步的，本實用新型中所述雙排軌道采用分體式結構，是由若干根分段式軌道拼接而成，雙排軌道采用槽鋼制成。

7、進一步的，本實用新型中所述圈養框架的底部的懸空高度為12～15cm。

8、進一步的，本實用新型中所述驅動機構包括有驅動電機，驅動電機安置在前部或后部的一對行走輪上方，驅動電機通過齒輪機構驅動相應的行走輪的輪軸運轉。

9、進一步的，本實用新型中所述食料槽具有長條狀的槽體，槽體的一側設置有兩根吊桿，每根吊桿的上方均設置有掛鉤，掛鉤鉤掛在對應的橫向掛桿上。

10、本實用新型具有以下有益效果：

11、1.本實用新型中的移動養殖房采用可移動的方式安置在野外田野中，田野中可任意種植供飼養的動物食用的豆子、青飼料等等，讓動物直接在野外田野中、在移動養殖房中就可以實現自由放養，也可以在移動養殖房中休息、遮風避雨，飼養效果更好。

12、2.本實用新型中，將雙排軌道直接設置在田野耕地中，一段一段拼接起來，不用的時候又可以很方便的進行拆掉，使得移動養殖房可以在田野中不同的位置移動，一個地方的草料被食用差不多了就可以向另外一個地方轉移，等待新的草料長出來，反復利用，喂養成本降低的同時，達到最好的養殖效果。

13、3.本實用新型中在移動養殖房的屋頂上鋪設光伏太陽能板，在進行移動式養殖的同時，可以實現太陽能發電，實現清潔能源的利用。

14、4.本實用新型可以實現將閑置或者是用作養殖的耕地充分的利用起來，攤丁入畝，實現無水飼養，耕養種植互不干擾，而且可以相互補充，適合大面積推廣。

技術特征：

1.一種移動式耕地養殖系統，其特征在于：包括有鋪設在田野耕地地面上的雙排軌道和設置在雙排軌道上的移動養殖房，所述移動養殖房包括有中間移動體，中間移動體的底部四角設置有行走輪，中間移動體上設置有驅動機構，驅動機構驅動所述的行走輪沿著雙排軌道行走；中間移動體的左右兩邊對稱設置有兩個圈養框架，圈養框架懸空設置并與所述的中間移動體固結成一體式結構，圈養框架的前后左右四面均設置有圍欄，圈養框架的底部為全空敞口，每個圈養框架的左右兩邊的圍欄均設置成合頁旋轉式的圍欄；每個圈養框架的前后側的圍欄上方還設置有橫向掛桿，橫向掛桿上掛設有若干個食料槽；在兩個圈養框架的頂部共同架設有鋼架屋頂，鋼架屋頂上鋪設有隔熱保溫板，鋼架屋頂將兩邊的圈養框架覆蓋住。

2.根據權利要求1所述的一種移動式耕地養殖系統，其特征在于：所述中間移動體具有底板，所述驅動機構安置在所述底板上，所述底板的前后兩端設置有門形框架，門形框架與左右兩邊的圈養框架焊接成一體。

3.根據權利要求1所述的一種移動式耕地養殖系統，其特征在于：所述隔熱保溫板上面還鋪設有光伏太陽能板，光伏太陽能板將整個鋼架屋頂鋪滿。

4.根據權利要求1所述的一種移動式耕地養殖系統，其特征在于：所述圈養框架是由角鋼拼裝焊接形成的框架結構。

5.根據權利要求1所述的一種移動式耕地養殖系統，其特征在于：所述雙排軌道采用分體式結構，是由若干根分段式軌道拼接而成，雙排軌道采用槽鋼制成。

6.根據權利要求1所述的一種移動式耕地養殖系統，其特征在于：所述圈養框架的底部的懸空高度為12～15cm。

7.根據權利要求1所述的一種移動式耕地養殖系統，其特征在于：所述驅動機構包括有驅動電機，驅動電機安置在前部或后部的一對行走輪上方，驅動電機通過齒輪機構驅動相應的行走輪的輪軸運轉。

8.根據權利要求1所述的一種移動式耕地養殖系統，其特征在于：所述食料槽具有長條狀的槽體，槽體的一側設置有兩根吊桿，每根吊桿的上方均設置有掛鉤，掛鉤鉤掛在對應的橫向掛桿上。

技術總結
本技術公開了一種移動式耕地養殖系統，包括有雙排軌道和設置在雙排軌道上的移動養殖房，移動養殖房包括有中間移動體，中間移動體的底部四角設置有行走輪，中間移動體上設置有驅動機構；中間移動體的左右兩邊對稱設置有兩個圈養框架，圈養框架的底部為全空敞口；每個圈養框架的前后側的圍欄上方還設置有橫向掛桿，橫向掛桿上掛設有若干個食料槽；在兩個圈養框架的頂部共同架設有鋼架屋頂；本技術中的移動養殖房采用可移動的方式安置在野外耕地中，耕地中可任意種植供飼養的動物食用的豆子、青飼料等等，讓動物直接在野外田野中、在移動養殖房中就可以實現自由放養，也可以在移動養殖房中休息、遮風避雨，飼養效果更好。

技術研發人員：程火明,程頌
受保護的技術使用者：程火明
技術研發日：20240730
技術公布日：2025/4/28
