本技術涉及育種，具體是玉米育種均勻包衣裝置。

背景技術：

1、玉米種子是種植玉米的基礎，選擇合適的種子對于確保作物產量和質量至關重要，而玉米種子包衣是指在種子表面涂覆一層特殊材料的過程，這層包衣材料通常包含農藥、生長調節劑、營養元素或其他有益成分，能夠預防玉米種子受病蟲危害，并促進發芽和根系發育，但是現有的玉米種子在包衣時沒有對其篩選，導致玉米種子中的雜質和不合格的種子會在包衣過程中浪費藥劑。

2、為了針對上述問題，公開號為cn220511620u公開了“一種玉米育種用包衣裝置”通過振動篩板和吸塵器的配合能夠?qū)τ衩追N子中體積較小的玉米粒和雜質去除，用以保證種子的發芽數量，并通過鏤空的傳送帶和過濾板能夠?qū)Χ嘤嗟乃幰哼M行回收利用，能夠有效的減少藥液的浪費。但是該裝置在實際使用時，仍存有一定缺陷，例如該裝置只通過單一震動篩板對玉米種子篩選，導致玉米種子經過振動篩板頂部時，部分雜質和不合格的種子會被合格的種子擋住，造成部分雜質和不合格的種子無法被震動篩板篩選，且震動篩板傾斜角度過大，導致玉米種子會快速從震動篩板上經過落入至傳送帶頂部，從而影響玉米種子的篩選效果，并且當玉米種子落在傳送帶頂部時，雖然多個霧化噴頭能夠噴出藥劑在玉米種子上，但是玉米種子朝向傳送帶的一側難以接觸到藥劑，從而影響玉米種子的包衣效果。

技術實現思路

1、本實用新型指在于解決背景技術中存在的缺點，提供玉米育種均勻包衣裝置，通過篩選組件加強玉米種子的篩選效果，通過混合組件確保藥劑對玉米種子的包衣效果。

2、為實現上述目的，本實用新型提供如下技術方案一種玉米育種均勻包衣裝置，包括：箱體，所述箱體頂部設置有過濾箱，所述箱體內部設置有混合箱，所述過濾箱內部設置有篩選組件，用于對玉米種子過濾，所述篩選組件包括：篩選板、豎板和收集框，所述混合箱內部設置有混合組件，用于確保玉米種子包衣效果，所述混合組件包括：混合槽、電機、轉動桿和旋轉板。

3、可選地，所述過濾箱內部安裝有三塊篩選板，三塊所述篩選板底部一側均連接有豎板，三塊所述豎板外端一側均設置有收集框，所述過濾箱外端兩側均開設有拆卸口，所述收集框外端一側連接有把手，且所述收集框外端一側連接有橫板，所述橫板頂部和所述拆卸口內壁一側均開設有通孔，所述通孔內部設置有插桿，所述收集框內側連接有插塊，所述豎板內側開設有與所述插塊相契合的插槽，所述過濾箱底部安裝有振動電機，所述箱體頂部安裝有四根豎桿，所述豎桿頂部連接有呈圓柱結構的立柱，所述立柱外側設置有彈簧，所述過濾箱外端兩側均連接有兩塊橫板，四塊所述橫板底部均連接有呈圓柱結構的凸柱，所述彈簧一端位于所述凸柱外側，其中篩選板、豎板和收集框組成的篩選組件用于對玉米種子過濾。

4、可選地，所述混合箱頂部開設有混合槽，所述混合箱外端一側安裝有電機，所述電機外端一側通過電機軸轉動連接有轉動桿，所述轉動桿外側連接有四塊旋轉板，所述轉動桿另一端與所述混合箱內壁通過軸承轉動連接，所述混合箱底部開設有排料槽，所述排料槽與所述混合槽相導通，所述排料槽內壁一側開設有滑槽，所述混合箱外端一側開設有活動槽，且所述混合箱外端一側安裝有電動伸縮桿，所述排料槽內部設置有擋板，所述擋板與所述電動伸縮桿之間安裝有連接桿，所述混合箱底部兩側均連接有支撐塊，所述箱體內部設置有接料箱，所述接料箱位于兩塊所述支撐塊之間，所述接料箱內部設置有接料框，所述箱體外端一側通過鉸鏈轉動連接有箱門其中混合槽、電機、轉動桿和旋轉板組成的混合組件用于確保玉米種子包衣效果。

5、可選地，所述箱體內壁一側安裝有兩塊噴淋板，兩塊所述噴淋板底部均連接有多個霧化噴頭，所述箱體頂部一側安裝有儲液箱和抽液泵，所述抽液泵底部連接有輸液管，所述輸液管一端與所述噴淋板相連接，所述抽液泵外端一側連接有抽液管，所述抽液管一端延伸至所述儲液箱內部，其中抽液泵用于將儲液箱內藥劑泵入至霧化噴頭內。

6、本實用新型優點在于，通過篩選組件能夠?qū)τ衩追N子篩選，并通過三塊篩選板依次對玉米種子篩選，從而加強玉米種子的篩選效果，并通過混合組件能夠加強藥劑與玉米種子的混合效果，從而確保藥劑對玉米種子的包衣效果。

技術特征：

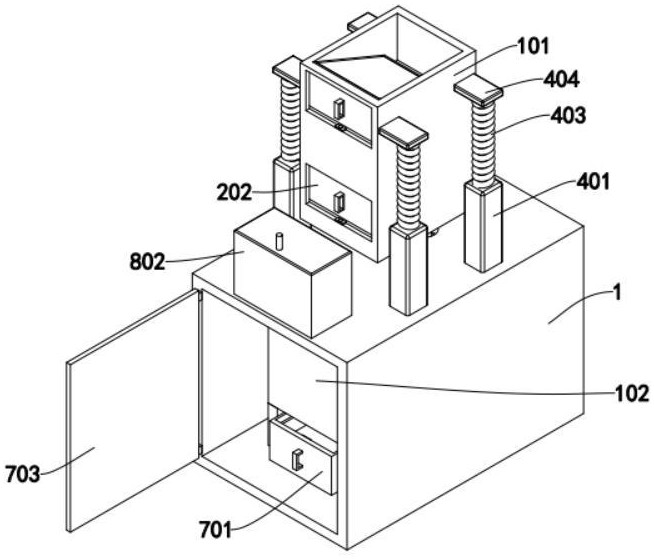

1.一種玉米育種均勻包衣裝置，其特征在于，包括：箱體（1），所述箱體（1）頂部設置有過濾箱（101），所述箱體（1）內部設置有混合箱（102）；

2.根據權利要求1所述的玉米育種均勻包衣裝置，其特征在于，所述過濾箱（101）內部安裝有三塊篩選板（2），三塊所述篩選板（2）底部一側均連接有豎板（201），三塊所述豎板（201）外端一側均設置有收集框（202）。

3.根據權利要求2所述的玉米育種均勻包衣裝置，其特征在于，所述過濾箱（101）外端兩側均開設有拆卸口（3），所述收集框（202）外端一側連接有把手（301），且所述收集框（202）外端一側連接有橫板一（302），所述橫板一（302）頂部和所述拆卸口（3）內壁一側均開設有通孔（303），所述通孔（303）內部設置有插桿（304），所述收集框（202）內側連接有插塊（305），所述豎板（201）內側開設有與所述插塊（305）相契合的插槽。

4.根據權利要求1所述的玉米育種均勻包衣裝置，其特征在于，所述過濾箱（101）底部安裝有振動電機（4），所述箱體（1）頂部安裝有四根豎桿（401），所述豎桿（401）頂部連接有呈圓柱結構的立柱（402），所述立柱（402）外側設置有彈簧（403），所述過濾箱（101）外端兩側均連接有兩塊橫板二（404），四塊所述橫板二（404）底部均連接有呈圓柱結構的凸柱（405），所述彈簧（403）一端位于所述凸柱（405）外側。

5.根據權利要求1所述的玉米育種均勻包衣裝置，其特征在于，所述混合箱（102）頂部開設有混合槽（5），所述混合箱（102）外端一側安裝有電機（501），所述電機（501）外端一側通過電機軸轉動連接有轉動桿（502），所述轉動桿（502）外側連接有四塊旋轉板（503），所述轉動桿（502）另一端與所述混合箱（102）內壁通過軸承轉動連接。

6.根據權利要求5所述的玉米育種均勻包衣裝置，其特征在于，所述混合箱（102）底部開設有排料槽（6），所述排料槽（6）與所述混合槽（5）相導通，所述排料槽（6）內壁一側開設有滑槽，所述混合箱（102）外端一側開設有活動槽，且所述混合箱（102）外端一側安裝有電動伸縮桿（601），所述排料槽（6）內部設置有擋板（602），所述擋板（602）與所述電動伸縮桿（601）之間安裝有連接桿（603）。

7.根據權利要求1所述的玉米育種均勻包衣裝置，其特征在于，所述混合箱（102）底部兩側均連接有支撐塊（7），所述箱體（1）內部設置有接料箱（701），所述接料箱（701）位于兩塊所述支撐塊（7）之間，所述接料箱（701）內部設置有接料框（702），所述箱體（1）外端一側通過鉸鏈轉動連接有箱門（703）。

8.根據權利要求1所述的玉米育種均勻包衣裝置，其特征在于，所述箱體（1）內壁一側安裝有兩塊噴淋板（8），兩塊所述噴淋板（8）底部均連接有多個霧化噴頭（801），所述箱體（1）頂部一側安裝有儲液箱（802）和抽液泵（803），所述抽液泵（803）底部連接有輸液管，所述輸液管一端與所述噴淋板（8）相連接，所述抽液泵（803）外端一側連接有抽液管，所述抽液管一端延伸至所述儲液箱（802）內部。

技術總結
本技術提供了一種玉米育種均勻包衣裝置，涉及育種技術領域，包括：箱體，箱體頂部設置有過濾箱，箱體內部設置有混合箱，過濾箱內部設置有篩選組件，用于對玉米種子過濾，篩選組件包括：篩選板、豎板和收集框，混合箱內部設置有混合組件，用于確保玉米種子包衣效果，混合組件包括：混合槽、電機、轉動桿和旋轉板。該種玉米育種均勻包衣裝置通過篩選組件能夠?qū)τ衩追N子篩選，并通過三塊篩選板依次對玉米種子篩選，從而加強玉米種子的篩選效果，并通過混合組件能夠加強藥劑與玉米種子的混合效果，從而確保藥劑對玉米種子的包衣效果。
