本技術涉及數控機械領域，尤其是涉及一種具有蓄油功能的數控機械橫梁。

背景技術：

1、將具有升降功能的工作座通過滑軌連接在橫梁上，再令橫梁與工作平臺滑動連接便可以實現數控機械上工作座的多方向運動。在現有技術中，為使工作座運行更加順滑，常在橫梁的側壁上增設軌道，為了保證機械的使用壽命需要對軌道與工作座之間進行實時的補油，提高維護成本的同時，位于橫梁側邊的軌道在工作座運行時還容易出現潤滑油溢出污染加工物的情況，因此，需要一種具有蓄油功能的數控機械橫梁。

技術實現思路

1、本實用新型的目的在于克服上述不足，提供一種具有蓄油功能的數控機械橫梁，具有無需進行補油、潤滑效果好、支撐強度高的優點。

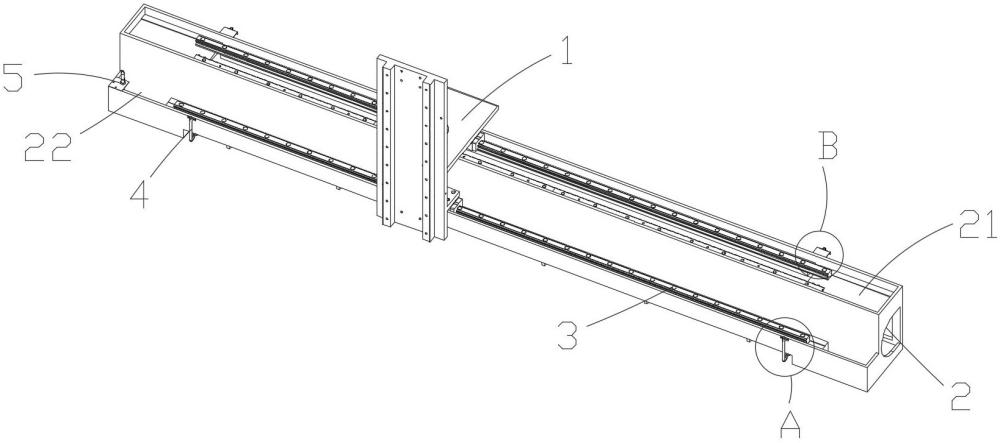

2、本實用新型提供了一種具有蓄油功能的數控機械橫梁，其用于連接數控機械的工作座，包括橫梁主體、滑軌、主蓄油槽和側蓄油槽。該工作座通過兩個該滑軌與該橫梁主體連接。該主蓄油槽設于該橫梁主體的頂部，該側蓄油槽設于該橫梁主體的側壁，兩個該滑軌分別設于該主蓄油槽和該側蓄油槽內，工作時，該主蓄油槽和該側蓄油槽內注有液面不低于該滑軌和工作座連接處的潤滑油。

3、進一步地，處于側蓄油槽內的滑軌底部與該側蓄油槽的底部連接。

4、進一步地，該橫梁還包括至少兩個排油管，兩個該排油管的一端分別連通該主蓄油槽和該側蓄油槽，用于該主蓄油槽和該側蓄油槽內潤滑油的注入或排放。

5、進一步地，工作時，排油管的另一端高于與之對應連接的該主蓄油槽或該側蓄油槽內潤滑油的液面。

6、進一步地，該排油管包括彎曲段、直立段和連接件，該彎曲段的一端連通該主蓄油槽或該側蓄油槽，該彎曲段的另一端連接該直立段的一端，該彎曲段為軟性材質，該直立段為透明材質，工作時，該直立段通過該連接件固定在該橫梁主體上且該直立段的另一端高于與之對應連接的該主蓄油槽或該側蓄油槽內潤滑油的液面。

7、進一步地，該橫梁還包括液面傳感器，兩個該液面傳感器分別設于該主蓄油槽和該側蓄油槽內并對其潤滑油液面進行測量。

8、通過采用上述的技術方案，本實用新型的有益效果是：

9、1.本實用新型通過在橫梁的頂部和側壁設置主、側蓄油槽，并在槽內注入潤滑油，使得滑軌與工作座的連接處完全浸泡在潤滑油內，在大大降低滑軌與工作座之間摩擦力的同時，減掉補油步驟，降低維護成本和時間，還能預防潤滑油出現溢漏現象。橫梁主體、主蓄油槽和側蓄油槽采用一體成型，令側邊的滑軌底部直接固定在側蓄油槽內，相較于令其固定在橫梁主體側壁而言，對工作座的支撐力度更強，使得工作座運行更加穩定。

10、2.本實用新型通過設置排油管便于對槽內潤滑油的注入或排放；令排油管的出口處高于槽內潤滑油的液面，防止潤滑油從排油管泄漏，結構簡單，防漏效果好；通過設置排油管分區域的材質分別為軟性材質和透明材質，便于對排油管進行彎曲調節，使得排油管和槽內形成連通器，便于觀察槽內液面高度；通過設置傳感器對液面高度進行實時監控，便于設備聯網進行自動化檢測識別。

11、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

12、無疑的，本實用新型的此類目的與其他目的在下文以多種附圖與繪圖來描述的較佳實施例細節說明后將變為更加顯見。

13、為讓本實用新型的上述和其他目的、特征和優點能更明顯易懂，下文特舉一個或數個較佳實施例，并配合所示附圖，作詳細說明如下。

技術特征：

1.一種具有蓄油功能的數控機械橫梁，其用于連接數控機械的工作座，包括橫梁主體和滑軌，該工作座通過兩個該滑軌與該橫梁主體連接，其特征在于，還包括主蓄油槽和側蓄油槽，該主蓄油槽設于該橫梁主體的頂部，該側蓄油槽設于該橫梁主體的側壁，兩個該滑軌分別設于該主蓄油槽和該側蓄油槽內，工作時，該主蓄油槽和該側蓄油槽內注有液面不低于該滑軌和工作座連接處的潤滑油。

2.根據權利要求1所述的具有蓄油功能的數控機械橫梁，其特征在于，處于側蓄油槽內的滑軌底部與該側蓄油槽的底部連接。

3.根據權利要求1所述的具有蓄油功能的數控機械橫梁，其特征在于，還包括至少兩個排油管，兩個該排油管的一端分別連通該主蓄油槽和該側蓄油槽，用于該主蓄油槽和該側蓄油槽內潤滑油的注入或排放。

4.根據權利要求3所述的具有蓄油功能的數控機械橫梁，其特征在于，工作時，排油管的另一端高于與之對應連接的該主蓄油槽或該側蓄油槽內潤滑油的液面。

5.根據權利要求3所述的具有蓄油功能的數控機械橫梁，其特征在于，該排油管包括彎曲段、直立段和連接件，該彎曲段的一端連通該主蓄油槽或該側蓄油槽，該彎曲段的另一端連接該直立段的一端，該彎曲段為軟性材質，該直立段為透明材質，工作時，該直立段通過該連接件固定在該橫梁主體上且該直立段的另一端高于與之對應連接的該主蓄油槽或該側蓄油槽內潤滑油的液面。

6.根據權利要求3所述的具有蓄油功能的數控機械橫梁，其特征在于，還包括液面傳感器，兩個該液面傳感器分別設于該主蓄油槽和該側蓄油槽內并對其潤滑油液面進行測量。

技術總結
本技術涉及數控機械領域，尤其是涉及一種具有蓄油功能的數控機械橫梁。其用于連接數控機械的工作座，包括橫梁主體、滑軌、主蓄油槽和側蓄油槽。工作座通過兩個滑軌與橫梁主體連接。主蓄油槽設于橫梁主體的頂部，側蓄油槽設于橫梁主體的側壁，兩個滑軌分別設于主蓄油槽和側蓄油槽內，工作時，主蓄油槽和側蓄油槽內注有液面不低于滑軌和工作座連接處的潤滑油。本技術通過在橫梁的頂部和側壁設置主、側蓄油槽，并在槽內注入潤滑油，使得滑軌與工作座的連接處完全浸泡在潤滑油內，大大降低滑軌與工作座之間摩擦力。

技術研發人員：馬云華,趙煜,錢黎彪
受保護的技術使用者：泉州金鉆機械有限公司
技術研發日：20240913
技術公布日：2025/4/24
