本技術涉及農業灌溉，具體是指一種地埋式滴灌結構滴灌帶。

背景技術：

1、滴灌是一種精密的灌溉方法，利用低壓管道系統，將水直接輸送到田間，再經過安裝在毛管上的滴頭、孔口或滴灌帶等灌水器，將水一滴一滴地均勻而又緩慢地滴入作物根區附近土壤中，使作物根系最發達區的土壤經常保持適宜的濕度，使土壤的水、肥、氣、熱、微生物活動，始終處于良好狀況，為作物高產穩產創造有利條件。

2、公告號cn214015377u所述的一種地埋式滴灌結構滴灌帶，包括第一斜板、第二斜板和滴灌管，第一斜板內部開設有水槽，第一斜板上表面位于水槽底部的位置處開設有出水孔，第一斜板下表面設置有第一弧板，第一斜板下表面位于第一弧板上方的位置處開設有開口，第二斜板下表面與第一弧板對應的位置處設置有第二弧板。通過設置的第一斜板、第二斜板、水槽和出水孔，能夠?qū)Φ喂喙艿喂嗖课慌c土壤隔離開，避免直接將滴灌管埋入土壤內部，導致滴灌管滴灌部位發生堵塞，不需要頻繁的清理滴灌管上的滴灌口，降低后期維護的工作量；通過設置的伸縮板、伸縮槽、配合板和上方的固定結構，能夠根據實際滴灌管的大小，滿足多種尺寸滴灌管的安裝固定，提高了設備的使用性，但現有技術仍舊存在缺陷：

3、現有技術中通過設置的第一斜板、第二斜板、水槽和出水孔，能夠?qū)Φ喂喙艿喂嗖课慌c土壤隔離開，避免直接將滴灌管埋入土壤內部，但是實際使用時所需滴灌帶長度很長時，也需要長度相同的第一斜板、第二斜板等對其進行固定，使用時并不便捷，而且成本提高。

技術實現思路

1、本實用新型要解決的技術問題是克服上述缺陷，提供一種地埋式滴灌結構滴灌帶。

2、為解決上述技術問題，本實用新型提供的技術方案為：一種地埋式滴灌結構滴灌帶，包括：

3、滴灌帶本體，所述滴灌帶本體下端開設有若干均勻分布的安裝孔；

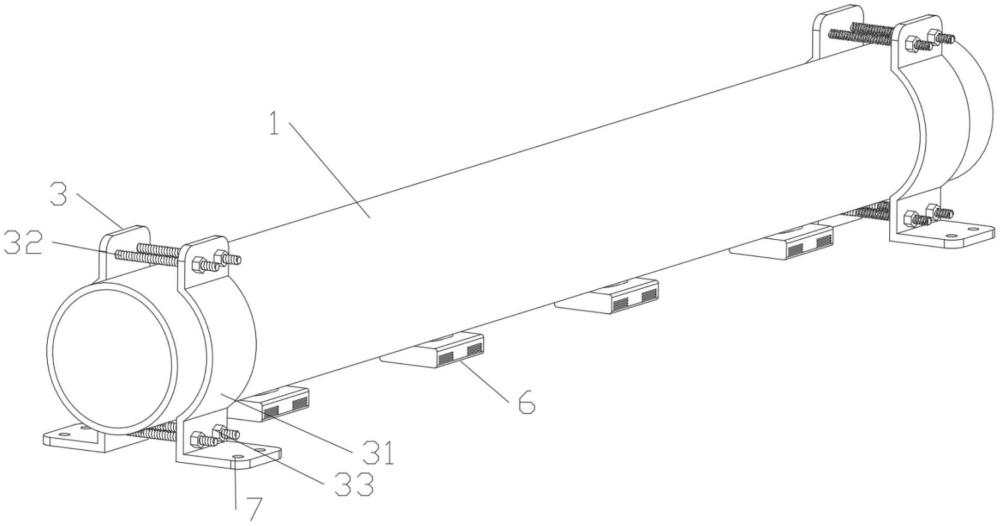

4、固定機構，所述固定機構設置于滴灌帶本體上，所述滴灌帶本體兩側前后端套接有固定座，兩側固定座之間上下端前后插接有螺栓，所述螺栓一端螺紋連接有螺母；

5、滴灌機構，所述滴灌機構設置于安裝孔內側，所述滴灌機構包括插接于安裝孔中間的滴灌管，所述安裝孔上下端設置有卡套，所述卡套固定套接于滴灌管上，所述滴灌管下端兩側設置有滴灌頭，所述滴灌頭位于滴灌帶本體下端；

6、緩沖機構，所述緩沖機構設置于滴灌管上，所述緩沖機構包括開設于滴灌管上端側面若干均勻分布的通孔，所述滴灌管設置有通孔的部分插接于滴灌帶本體內部下端，所述滴灌管內部下端固定連接有孔板；

7、防護機構，所述防護機構設置于滴灌管上，所述防護機構包括固定套接于滴灌管下端的防護罩，所述滴灌頭位于防護罩下端，所述防護罩兩側前后開設有向下傾斜的通槽。

8、作為改進，所述固定座下端前后開設有固定孔。

9、作為改進，上端所述卡套下端貼合于滴灌帶本體內側壁，下端所述卡套上端貼合于滴灌帶本體外側壁。

10、作為改進，前后端所述通槽之間的距離大于滴灌頭的直徑。

11、本實用新型與現有技術相比的優點在于：本實用新型中設置固定座放置在灌帶本體兩側通過螺栓與螺母對滴灌帶本體進行夾持固定，然后通過固定釘?shù)韧獠抗ぞ卟褰拥焦潭變?nèi)，對固定座進行固定，從而對滴灌帶本體進行固定位置，根據滴灌帶本體的長度，設置若干個間距合理的固定座對滴灌帶本體進行固定即可，結構簡潔，使用便捷成本低廉。

12、2、本實用新型中滴灌帶本體下端設置有若干安裝孔，滴灌管通過上下端的卡套可以緊密插接于安裝孔內部，便于對滴灌管進行安裝，設置有防護罩，水流進入到滴灌頭內流出進入到防護罩內后通過通槽流出對周圍土壤進行滴灌，前后端通槽之間的距離大于滴灌頭的直徑，滴灌頭水平對應的防護罩的位置是封閉狀態的，大大降低了滴灌頭的堵塞概率，更好的對滴灌頭進行防護。

技術特征：

1.一種地埋式滴灌結構滴灌帶，其特征在于，包括：

2.根據權利要求1所述的一種地埋式滴灌結構滴灌帶，其特征在于：所述固定座(31)下端前后開設有固定孔(7)。

3.根據權利要求1所述的一種地埋式滴灌結構滴灌帶，其特征在于：上端所述卡套(42)下端貼合于滴灌帶本體(1)內側壁，下端所述卡套(42)上端貼合于滴灌帶本體(1)外側壁。

4.根據權利要求1所述的一種地埋式滴灌結構滴灌帶，其特征在于：前后端所述通槽(62)之間的距離大于滴灌頭(43)的直徑。

技術總結
本技術公開了一種地埋式滴灌結構滴灌帶，包括滴灌帶本體，所述滴灌帶本體下端開設有若干均勻分布的安裝孔，所述固定機構設置于滴灌帶本體上，所述滴灌帶本體兩側前后端套接有固定座，兩側固定座之間上下端前后插接有螺栓，所述螺栓一端螺紋連接有螺母，所述滴灌機構設置于安裝孔內側，所述滴灌機構包括插接于安裝孔中間的滴灌管。本技術與現有技術相比的優點在于：通過固定座對滴灌帶本體固定更便捷，以及滴灌管通過上下端的卡套可以緊密插接于安裝孔內部，便于對滴灌管進行安裝，滴灌頭水平對應的防護罩的位置是封閉狀態的，大大降低了滴灌頭的堵塞概率，更好的對滴灌頭進行防護。

技術研發人員：陳恩福,蔡安萍,顏正勇,邱海勇
受保護的技術使用者：臺州市春豐機械有限公司
技術研發日：20240920
技術公布日：2025/4/24
