本發明涉及生態修復，特別涉及一種適用于海草床生態修復的裝置及修復工藝。

背景技術：

1、海草床具有降碳產氧、調節氣候的功能，可以有效吸收固定海水中的碳、氮、磷等物質，凈化水環境，具有重要的海洋碳匯功能。海草床具有極高的生產力，是海洋生物的棲息場、索餌場、育幼場，也有削弱海浪、海流的作用。然而由于近百年來人類對近海海域頻繁的干擾活動如海水養殖、非法漁具漁法等，再加上氣候變化、風暴潮、環境污染、疾病、動物取食、種間競爭等因素。

2、公告號為cn116965321a一種適用于海草床生態修復的自動化裝置與方法，包括海草移植作業船，船體設有向下貫通的凹槽，在凹槽兩邊設有兩條軌道；海草緩存與推送結構，滑動連接在軌道上；作業吊掛結構，滑動連接在軌道上；海草栽種結構，固定連接在作業吊掛結構的下面，通過船體上的凹槽深入海底進行移植作業；拉桿驅動機構，固定連接在海草栽種結構上，驅動海草栽種結構完成海草的移植作業；電控箱及操作面板，安裝在海草移植作業船的上部船板上，控制作業船完成海草移植作業。本發明具有工程適用性強，不受潮位高低、海流速度大小的影響，每天的作業時間長，作業質量高，移植效率快的特點，上述專利中還存在一些問題，通過船體上的凹槽深入海底進行移植作業，該驅動機構效率非常的低，容易耽誤海草床修復的進度。

技術實現思路

1、本技術的目的在于提供一種適用于海草床生態修復的裝置及修復工藝，通過驅動組件使托板整體進行來回移動，增加海草床的修復面積，通過儲料組件和排料組件的配合使用將混合好的種子投入到需要修復的海床上。

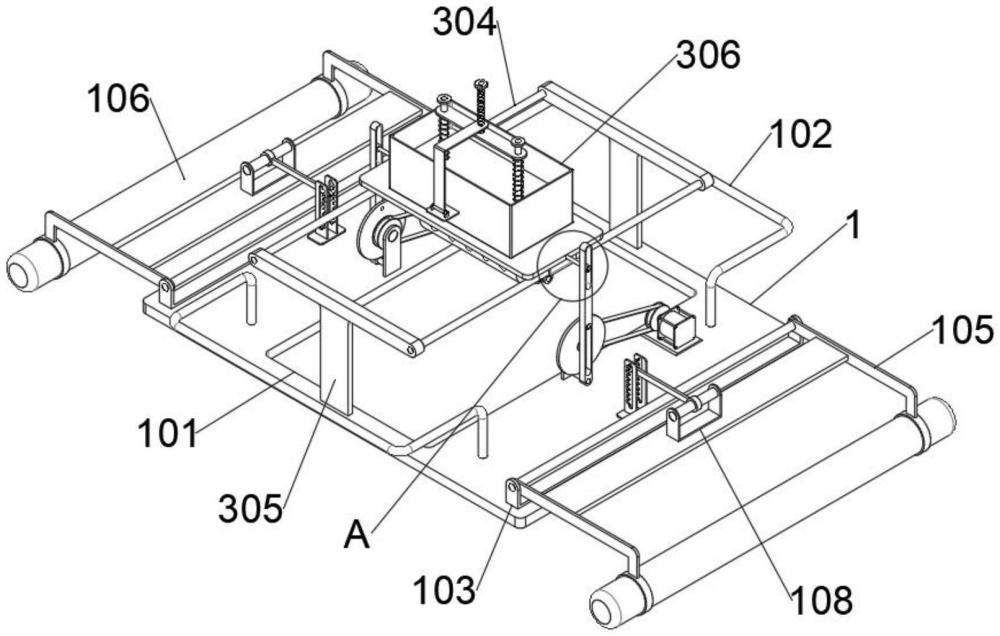

2、為實現上述目的，本技術提供如下技術方案：一種適用于海草床生態修復的裝置及修復工藝，包括裝置本體，所述裝置本體的中部位置開設有通槽，所述裝置本體頂面前后兩側位置固定連接有把手，所述裝置本體的頂面兩側位置固定連接有鉸接座，所述鉸接座上轉動連接有轉桿，所述轉桿上固定連接有臂板，所述臂板的另一端固定安裝有浮筒，所述臂板之間固定連接有橫板，所述橫板的頂面中部位置固定連接有軸座，所述軸座上轉動連接有聯動板，所述聯動板的另一端固定連接有銷柱，所述裝置本體的頂面兩側固定連接有限位座，所述限位座上開設有滑槽，所述限位座上開設有若干組卡槽，所述滑槽與卡槽之間相互連通；還包括驅動組件、儲料組件和排料組件，所述驅動組件設置在所述裝置本體上進行配合使用，所述儲料組件設置在所述通槽的頂部位置進行配合使用，所述排料組件設置在所述通槽的頂部位置進行配合使用。

3、優選的，所述驅動組件包括固定連接在所述裝置本體上的底板，所述底板上固定安裝有驅動電機，所述驅動電機的輸出端固定連接有傳動桿，所述傳動桿的一端固定連接有第一皮帶輪，所述第一皮帶輪上套設有傳動帶，所述傳動帶的另一端套設在第二皮帶輪上，所述第二皮帶輪固定連接在主軸上。

4、優選的，所述主軸的一端轉動連接在支撐座上，所述支撐座的底端固定連接在所述裝置本體上，所述主軸的另一端固定連接有轉盤，所述轉盤上轉動連接有第一滑輪。

5、優選的，所述支撐座上固定連接有固定桿，所述固定桿的另一端轉動連接有拉板，所述拉板上開設有第一活動槽，所述第一活動槽的內部滑動連接有所述第一滑輪，所述拉板的另一端開設有第二活動槽。

6、優選的，所述儲料組件包括滑動連接在所述第二活動槽內部的第二滑輪，所述第二滑輪轉動連接在側桿上，所述側桿的一端固定連接在托板上，所述托板的底面兩側位置固定連接有套座，所述套座滑動連接在滑桿上，所述滑桿的兩端固定連接在支架上，所述支架的底面固定連接在所述裝置本體上，所述托板上固定安裝有儲料箱。

7、優選的，所述儲料箱的一側轉動連接有l(wèi)型板，所述l型板的頂端螺紋連接有螺紋桿，所述螺紋桿的頂端固定連接有調節盤，所述螺紋桿的底端轉動連接有對接板，所述對接板的兩端活動插設有插桿，所述插桿的頂端固定連接有套環，所述插桿的底端固定連接有壓板，所述插桿上套設有第一彈簧，所述第一彈簧的兩端分別與所述對接板的底面和所述壓板的頂端固定連接。

8、優選的，所述排料組件包括固定安裝在所述托板底面的一對底座，一對所述底座上轉動連接有軸桿，所述軸桿上固定連接有轉筒，所述轉筒貼合在所述儲料箱的底面。

9、優選的，所述轉筒的內部開設有容置槽，所述轉筒上開設有若干組圓孔，所述圓孔與所述容置槽之間相互連通，所述容置槽的內部滑動連接有活動板，所述活動板上固定連接有柱體，所述柱體插設在所述圓孔的內部。

10、優選的，所述活動板的兩端固定連接有控制板，所述控制板上活動插設有桿體，所述桿體的頂端固定連接有卡環，所述桿體上套設有第二彈簧，所述第二彈簧的兩端分別與所述控制板的頂面和所述卡環的底面固定連接，所述桿體的底端固定連接在定位座上，所述定位座的一端固定連接在所述轉筒上，所述控制板的底面轉動連接有導向輪，所述導向輪貼合在凸軸上，所述凸軸固定連接在套筒上，所述套筒套設在所述軸桿上，所述套筒的一端固定連接在所述底座上。

11、本發明還提供了一種適用于海草床生態修復工藝，包括：

12、s1、將海草種子和海泥按照1-4的比例進行混合均勻，然后再將混合好的種子再加入雞蛋殼粉進行混合均勻，增加土壤中的有益菌，改善土壤的團粒結構；

13、s2、將混合好的種子加入儲料箱的內部，然后通過第一彈簧的彈力使壓板對儲料箱內部的混合好的種子與泥土進行擠壓，在儲料箱的底面貼合有轉筒，混合好的泥土?xí)M(jìn)入到圓孔的內部；

14、s3、當圓孔轉動到底部位置的時候，通過凸軸使導向輪對控制板進行頂起，從而便于活動板進行移動，活動板的移動使柱體將圓孔內部的泥土進行推出。

15、綜上，本發明具有如下有益效果：

16、1、本發明結構合理，對托板進行移動的時候，底板上的驅動電機進行運作，在驅動電機的輸出端固定連接有傳動桿，通過驅動電機的運作使傳動桿進行轉動，傳動桿的一端固定連接有第一皮帶輪，通過傳動桿的轉動帶動第一皮帶輪進行轉動，第一皮帶輪的轉動通過傳動帶帶動第二皮帶輪進行轉動，第二皮帶輪的轉動帶動主軸進行轉動，主軸的一端固定連接有轉盤，且轉盤上轉動連接有第一滑輪，主軸的轉動使轉盤上的第一滑輪在第一活動槽的內部進行滑動，從而便于第二滑輪在第二活動槽的內部進行移動，使得側桿上的托板進行來回移動；

17、2、本發明中，將混合好的種子與海泥加入儲料箱的內部，然后對l型板進行轉動，l型板的轉動使螺紋桿移動到儲料箱的頂部位置，通過對調節盤的轉動使對接板進行移動，對接板的底部位置設置有壓板，通過第一彈簧的彈力使壓板向下移動，從而便于對儲料箱內部的混合物進行推動；

18、3、本發明中，通過壓板的推動使儲料箱內部混合物進入到圓孔的內部，軸桿的一端設置有電機，電機的驅動帶動軸桿進行轉動，該步驟通過現有技術進行引用，在此不作過多的贅述，通過軸桿的轉動使轉筒進行轉動，轉筒轉動的時候控制板上的導向輪會貼合在凸軸上進行移動，當導向輪轉動到套筒底部位置的時候，控制板會在桿體上進行移動，控制板的移動使活動板在容置槽的內部進行移動，從而便于活動板上的柱體將圓孔推出。
