本技術涉及農業耕種機械領域，尤其涉及一種播種機。

背景技術：

1、播種機是一種現代農業機械，主要用于在經過整理和平整后的條田中進行作物播種，這類播種機通過集成了多種功能，如耕整地、施肥、播種等，能夠有效提高農業生產效率，減少勞動強度，保證播種質量，適合于大規模、標準化的農田作業。

2、現有的播種機主要由牽引車、連接機構、旋耕滅茬機以及精播下種機組成，牽引車通過連接機構帶動旋耕滅茬機以及精播下種機在土地上進行行走作業，靠近牽引車的旋耕滅茬機進行松軟土地并對土地表面覆蓋的秸稈進行滅茬清理，后方的精播下種機完成下種、施肥作業。此類農耕方式雖然效率高，但是在平地下種進行覆土時，會將種子與秸稈掩埋在一起，影響種子與土壤的緊密接觸，從而阻礙種子吸水膨脹和正常發芽，在一定程度上降低了種子的出苗率。

3、因此，有必要提供一種條田起壟式播種機，解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種條田起壟式播種機，旋耕滅茬后能夠在土地上開設條溝苗床，并在條溝中完成下種，實現溝壟耕作，方便后續田間管理維護。

2、為達到上述目的，本實用新型采取如下技術方案：

3、本實用新型提供的條田起壟式播種機包括牽引車以及連接機構，所述牽引車的側后方安裝有連接機構，所述連接機構底部順應牽引車由近及遠順次設有旋耕滅茬機以及精播下種機，所述連接機構底部還固定設有起壟機構，所述起壟機構位于旋耕滅茬機與精播下種機之間。

4、所述起壟機構包括支撐組件和開溝犁鏵，所述支撐組件上部固定設置在連接機構上；支撐組件的下部連接開溝犁鏵，開溝犁鏵對應精播下種機的作業位置設置。

5、所述開溝犁鏵包括側邊相抵呈夾角相對布置的兩個弧形板，所述弧形板弧面由內向外延伸分為前刃部和后翼部，兩個所述弧形板順應牽引車的前進方向夾角為優角，兩個弧形板的前刃部相交處與支撐組件下部固定連接。

6、優選的，所述前刃部底部順應弧面切線向下向外延伸設置用于在土地開溝的刀刃，所述前刃部后側連接用于向兩側外撥土地起壟的后翼部。以此，方便在土地上完成開溝起壟。

7、優選的，所述支撐組件包括豎向設置的支撐塊，所述支撐塊底端固定連接兩個弧形板；支撐塊頂端通過卡箍合件固定至連接機構底部。由此，能夠根據實際使用需求調整起壟機構的位置，方便維修替換。

8、優選的，所述卡箍合件包括設置在支撐塊頂端的凹形框，所述凹形框一側設有與凹形框開口配裝的方形件。

9、優選的，所述連接機構包括支撐架，所述支撐架設置在旋耕滅茬機遠離牽引車的后側，旋耕滅茬機與所述支撐架之間設有多個活動件，所述活動件一側分別滑動延伸旋耕滅茬機內部，活動件遠離旋耕滅茬機一側分別滑動延伸至支撐架內部，所述凹形框滑動套設于支撐架外表面。

10、優選的，所述活動件包括活動塊，所述旋耕滅茬機與支撐架相鄰接一側分別對應開設有活動槽，所述活動塊嵌裝配置于活動槽內，通過活動塊與活動槽配合連接旋耕滅茬機與支撐架。

11、優選的，所述支撐架頂端固定設有用于向兩個弧形板開設的條溝內投放肥料的肥料倉。

12、與現有技術相比較，本實用新型提供的條田起壟式播種機具有如下有益效果：

13、本實用新型能夠實現溝壟耕作，工作人員啟動牽引車進行耕種時，牽引車帶動旋耕滅茬機、起壟機構以及精播下種機進行運動，起壟機構的兩個弧形板在土地上進行運動，完成開溝起壟。

14、兩個弧形板通過前刃部插入土地內部，并通過兩個弧形板在經過的土地上劃出條溝，同時因兩個弧形板相交并呈優角，所以兩個弧形板在犁地時，會將秸稈犁至壟間，并將秸稈推至壟間遠離長溝一側，有效防止秸稈在兩個弧形板離開后掉入長溝中，避免與種子發生接觸，防止秸稈阻礙種子吸水膨脹和正常發芽，并且在后續施肥和澆水時，能夠獲知種子種植位置，精準管理維護，提高種子的出苗率。

技術特征：

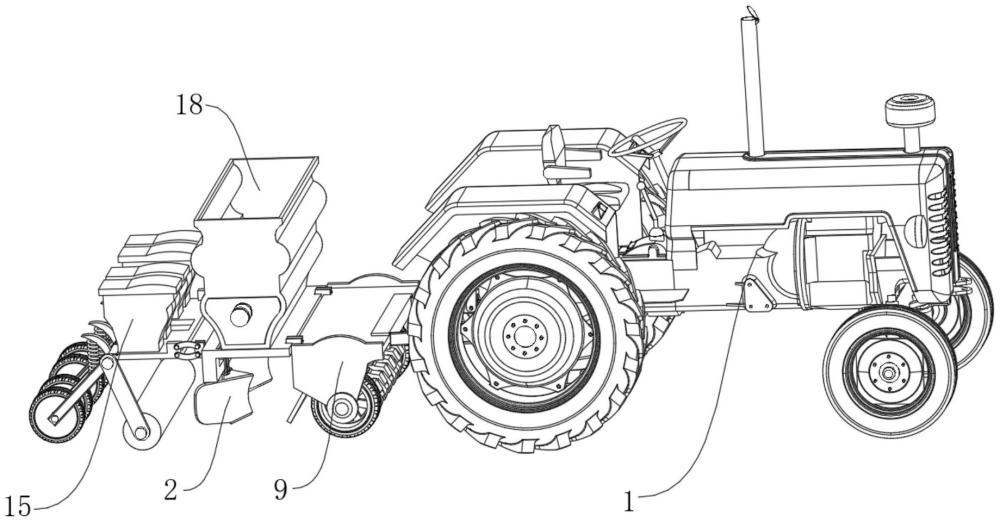

1.條田起壟式播種機，包括牽引車(1)以及連接機構，所述牽引車(1)的側后方安裝有連接機構，所述連接機構底部順應牽引車(1)由近及遠順次設有旋耕滅茬機(9)以及精播下種機(15)，其特征在于，所述連接機構底部還固定設有起壟機構，所述起壟機構位于旋耕滅茬機(9)與精播下種機(15)之間，

2.根據權利要求1所述的條田起壟式播種機，其特征在于，所述支撐組件包括豎向設置的支撐塊(4)，所述支撐塊(4)底端固定連接兩個弧形板(2)；支撐塊(4)頂端通過卡箍合件固定至連接機構底部。

3.根據權利要求2所述的條田起壟式播種機，其特征在于，所述卡箍合件包括設置在支撐塊(4)頂端的凹形框(5)，所述凹形框(5)一側設有與凹形框(5)開口配裝的方形件。

4.根據權利要求3所述的條田起壟式播種機，其特征在于，所述連接機構包括支撐架(10)，所述支撐架(10)設置在旋耕滅茬機(9)遠離牽引車(1)的后側，旋耕滅茬機(9)與所述支撐架(10)之間設有多個活動件，所述活動件一側分別滑動延伸旋耕滅茬機(9)內部，活動件遠離旋耕滅茬機(9)一側分別滑動延伸至支撐架(10)內部，所述凹形框(5)滑動套設于支撐架(10)外表面。

5.根據權利要求4所述的條田起壟式播種機，其特征在于，所述活動件包括活動塊(11)，所述旋耕滅茬機(9)與支撐架(10)相鄰接一側分別對應開設有活動槽(12)，所述活動塊(11)嵌裝配置于活動槽(12)內，通過活動塊(11)與活動槽(12)配合連接旋耕滅茬機(9)與支撐架(10)。

6.根據權利要求4或5任一項所述的條田起壟式播種機，其特征在于，所述支撐架(10)上固定設有用于向開溝犁鏵開設的條溝內投放肥料的肥料倉(18)。

技術總結
本技術提供一種條田起壟式播種機，屬于農業耕種機械領域，包括牽引車以及連接機構，牽引車的側后方安裝有連接機構，連接機構底部順應牽引車由近及遠順次設有旋耕滅茬機以及精播下種機，連接機構底部還固定設有起壟機構，起壟機構位于旋耕滅茬機與精播下種機之間。所述起壟機構包括支撐組件和開溝犁鏵，所述支撐組件上部固定設置在連接機構上，支撐組件的下部連接開溝犁鏵，所述開溝犁鏵包括側邊相抵呈夾角相對布置的兩個弧形板，兩個所述弧形板順應牽引車的前進方向夾角為優角，兩個弧形板相交處與支撐組件下部固定連接。本技術能夠實現溝壟耕作，節水節肥，提高了出苗率。

技術研發人員：于江丹
受保護的技術使用者：于江丹
技術研發日：20240704
技術公布日：2025/4/24
