本發明涉及擠奶，具體而言，涉及一種擠奶機器人。

背景技術：

1、隨著生活水平的提高，人民對奶制品的需求量增大。擠奶是產奶動物養殖過程中一項十分繁重的工作，為了降低勞動強度以及防止手動擠奶造成奶源的二次污染，將機器人應用于產奶動物養殖業。機器人自動化擠奶不僅可以降低勞動強度、節約勞動力成本，而且還可以大幅度提高生產效率。

2、現有技術中，擠奶機器人只能對1個擠奶區的動物奶頭進行擠奶操作，擠奶效率低。

技術實現思路

1、本發明提供一種擠奶機器人，用于解決現有技術中的擠奶機器人只能對1個擠奶區的動物奶頭進行擠奶操作，擠奶效率低的技術問題。

2、本發明提供的一種擠奶機器人，包括：

3、機架，所述機架的相對兩側區域配置為：沿縱移方向間隔設置的擠奶區；

4、奶杯基座，具有至少2個且沿所述縱移方向間隔設置；所述奶杯基座設有奶杯組，所述奶杯組用于附接于動物奶頭；以及，

5、機械臂，傳動連接有縱移驅動組件，所述縱移驅動組件安裝于所述機架，用于驅動所述機械臂沿所述縱移方向往復運動于所述擠奶區以與所述奶杯基座接合或脫離；若所述機械臂接合于其中一個所述奶杯基座，所述機械臂能夠帶動所述奶杯基座運動至相應所述擠奶區的預設位置；若所述機械臂脫離于所述奶杯基座，所述奶杯基座相對固設于所述機架。

6、可選地，若所述機械臂接合于其中一個所述擠奶區的所述奶杯基座并帶動該擠奶區的所述奶杯組附接于該擠奶區的動物奶頭后，所述機械臂能夠脫離該擠奶區的所述奶杯基座并沿所述縱移方向運動以接合于另一所述擠奶區的所述奶杯基座并帶動該擠奶區的所述奶杯組附接于該擠奶區的動物奶頭；

7、和/或，所述機械臂通過真空吸附、磁吸附或夾持的方式接合于所述奶杯基座。

8、可選地，所述縱移驅動組件包括縱移驅動件、縱移導軌以及滑動連接于所述縱移導軌的縱移座，縱移導軌沿所述縱移方向延伸，所述縱移驅動件和所述縱移導軌均安裝于所述機架，所述縱移驅動件傳動連接于所述縱移座，用于驅動所述縱移座沿所述縱移導軌移動；所述機械臂傳動連接于所述縱移座。

9、可選地，所述機架設有橫移驅動組件，所述橫移驅動組件包括橫移驅動件、橫移導軌以及滑動連接于所述橫移導軌的橫移座，所述橫移導軌沿橫移方向延伸；所述橫移驅動件傳動連接于所述橫移座，用于驅動所述橫移座沿所述橫移導軌移動，其中，所述橫移方向垂直于所述縱移方向；

10、所述橫移驅動件和所述橫移導軌均設于所述機架，所述縱移驅動件和所述縱移導軌均設于所述橫移座。

11、可選地，所述機架設有升降驅動組件，所述升降驅動組件包括升降驅動件、升降導軌以及滑動連接于所述升降導軌的升降座，所述升降導軌沿豎直方向延伸；所述升降驅動件傳動連接于所述升降座，用于驅動所述升降座沿所述升降導軌移動，其中，所述豎直方向、所述橫移方向和所述縱移方向相互垂直；

12、所述升降驅動件和所述升降導軌均分別設于所述機架，所述橫移驅動件和所述橫移導軌均設于所述升降座。

13、可選地，所述升降座固設有升降連接梁；

14、所述機架滑動連接有支撐結構，所述支撐結構具有至少兩個，且沿所述縱移方向間隔設置于所述升降連接梁的相對兩側，所述支撐結構配置為：支撐相應擠奶區的所述奶杯基座；

15、所述支撐結構能夠與所述升降連接梁接合或脫離，二者接合時，所述支撐結構能夠跟隨所述升降連接梁沿所述豎直方向運動。

16、可選地，所述機架設有沿所述豎直方向延伸的升降滑軌；

17、所述支撐結構包括升降滑臺，所述升降滑臺滑動連接于所述升降滑軌，所述奶杯基座支撐于所述升降滑臺。

18、可選地，所述支撐結構還包括縱移滑軌和縱移滑臺，所述縱移滑軌設于所述升降滑臺且沿所述縱移方向延伸，所述縱移滑臺滑動連接于所述縱移滑軌且傳動連接有驅動部件，所述驅動部件設于所述升降滑臺，所述奶杯基座支撐于所述縱移滑臺。

19、可選地，所述升降滑臺設有橫移滑軌和橫移滑臺，所述橫移滑軌沿所述橫移方向延伸，所述橫移滑臺滑動連接于所述橫移滑軌；

20、所述縱移滑軌和所述驅動部件均設于所述橫移滑臺，所述橫移滑臺能夠與所述升降連接梁接合或脫離，二者結合時，所述橫移滑臺能夠跟隨所述升降連接梁沿所述豎直方向運動。

21、可選地，所述升降連接梁和所述橫移滑臺中的一者設有伸縮驅動件和卡接銷，另一者設有卡接孔；所述伸縮驅動件傳動連接于所述卡接銷，用于驅動所述卡接銷伸出以卡接于所述卡接孔或縮回以脫離所述卡接孔。

22、可選地，所述驅動部件為線性驅動部件，所述線性驅動部件設于所述橫移滑臺且傳動連接于所述縱移滑臺；

23、所述縱移滑臺傳動連接有x形伸縮臂，所述x形伸縮臂傳動連接有支撐座，所述奶杯基座活動連接于所述支撐座；

24、所述x形伸縮臂包括至少兩個順次相連的x形伸縮單元，位于首端的所述x形伸縮單元的兩個端頭沿所述橫移方向滑動連接于所述橫移滑臺，其中一個所述x形伸縮單元的交叉部通過第一銷軸相互樞接，且所述第一銷軸設于所述縱移滑臺，位于尾端的所述x形伸縮單元的兩個端頭中的一者樞接于所述支撐座，另一者沿所述橫移方向滑動連接于所述支撐座；或，所述x形伸縮臂包括順次相連的v形伸縮單元和至少一個x形伸縮單元，所述v形伸縮單元的交點部通過第二銷軸相互樞接，所述第二銷軸設于所述橫移滑臺，其中一個所述x形伸縮單元的交叉部通過第一銷軸相互樞接，且所述第一銷軸固設于所述縱移滑臺，位于尾端的所述x形伸縮單元的2個端頭中的一者樞接于所述支撐座，另一者沿所述橫移方向滑動連接于所述支撐座。

25、可選地，所述機械臂的一端樞接于所述縱移座，能夠繞豎直方向相對于所述縱移座旋轉。

26、可選地，所述機械臂包括第一臂和第二臂，所述第一臂的一端樞接于所述縱移座，另一端樞接于所述第二臂；所述第二臂的末端能夠接合或脫離于所述奶杯基座，且能夠繞豎直方向相對于所述第一臂旋轉。

27、本發明提供的一種擠奶機器人，至少具有如下有益技術效果：

28、以將該擠奶機器人應用于奶牛擠奶為例，本發明提供的擠奶機器人通過控制機械臂沿縱移方向運動于其中一個擠奶區并接合相應的擠奶區的奶杯基座，以帶動該擠奶區的奶杯基座的奶杯組附接于一奶牛奶頭進行擠奶操作，在對該擠奶區的奶牛進行擠奶操作的過程中，機械臂脫離該擠奶區的奶杯基座后，可以沿縱移方向運動于另一擠奶區并接合該擠奶區的奶杯基座，以帶動該擠奶區的奶杯基座的奶杯組附接另一奶牛奶頭進行擠奶操作，兩頭奶牛可以同時擠奶，節省了擠奶時間，提高了擠奶效率；此外，至少兩個擠奶區共用一個機械臂，降低了擠奶機器人的整體制造成本，以及降低了擠奶機器人的尺寸。

技術特征：

1.一種擠奶機器人，其特征在于，包括：

2.根據權利要求1所述的擠奶機器人，其特征在于，若所述機械臂(30)接合于其中一個所述擠奶區的所述奶杯基座(20)并帶動該擠奶區的所述奶杯組(210)附接于該擠奶區的動物奶頭后，所述機械臂(30)能夠脫離該擠奶區的所述奶杯基座(20)并沿所述縱移方向運動以接合于另一所述擠奶區的所述奶杯基座(20)并帶動該擠奶區的所述奶杯組(210)附接于該擠奶區的動物奶頭；

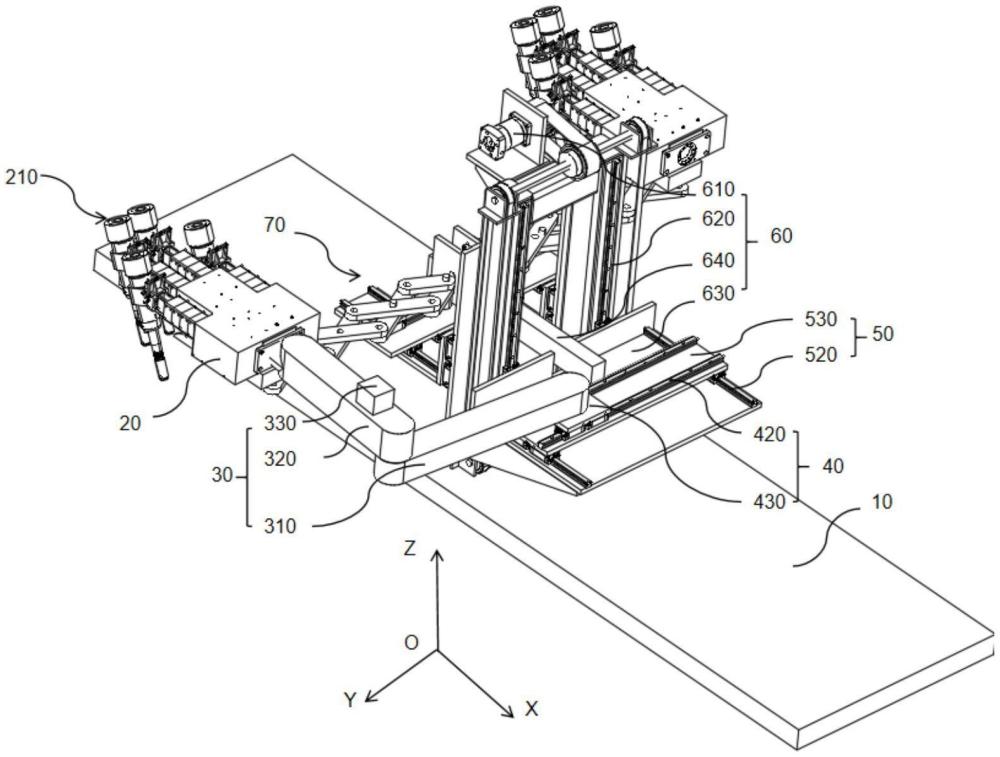

3.根據權利要求2所述的擠奶機器人，其特征在于，所述縱移驅動組件(40)包括縱移驅動件、縱移導軌(420)以及滑動連接于所述縱移導軌(420)的縱移座(430)，縱移導軌(420)沿所述縱移方向延伸，所述縱移驅動件和所述縱移導軌(420)均安裝于所述機架(10)，所述縱移驅動件傳動連接于所述縱移座(430)，用于驅動所述縱移座(430)沿所述縱移導軌(420)移動，所述機械臂(30)傳動連接于所述縱移座(430)。

4.根據權利要求3所述的擠奶機器人，其特征在于，所述機架(10)設有橫移驅動組件(50)，所述橫移驅動組件(50)包括橫移驅動件、橫移導軌(520)以及滑動連接于所述橫移導軌(520)的橫移座(530)，所述橫移導軌(520)沿橫移方向延伸；所述橫移驅動件傳動連接于所述橫移座(530)，用于驅動所述橫移座(530)沿所述橫移導軌(520)移動，其中，所述橫移方向垂直于所述縱移方向；

5.根據權利要求4所述的擠奶機器人，其特征在于，所述機架(10)設有升降驅動組件(60)，所述升降驅動組件(60)包括升降驅動件(610)、升降導軌(620)以及滑動連接于所述升降導軌(620)的升降座(630)，所述升降導軌(620)沿豎直方向延伸；所述升降驅動件(610)傳動連接于所述升降座(630)，用于驅動所述升降座(630)沿所述升降導軌(620)移動，其中，所述豎直方向、所述橫移方向和所述縱移方向相互垂直；

6.根據權利要求5所述的擠奶機器人，其特征在于，所述升降座(630)固設有升降連接梁(640)；

7.根據權利要求6所述的擠奶機器人，其特征在于，所述機架(10)設有沿所述豎直方向延伸的升降滑軌(710)；

8.根據權利要求7所述的擠奶機器人，其特征在于，所述支撐結構(70)還包括縱移滑軌(730)和縱移滑臺(740)，所述縱移滑軌(730)設于所述升降滑臺(720)且沿所述縱移方向延伸，所述縱移滑臺(740)傳動連接有驅動部件，所述驅動部件用于驅動所述縱移滑臺(740)沿所述縱移滑軌(730)移動，所述驅動部件設于所述升降滑臺(720)，所述奶杯基座(20)支撐于所述縱移滑臺(740)。

9.根據權利要求8所述的擠奶機器人，其特征在于，所述升降滑臺(720)設有橫移滑軌(760)和橫移滑臺(770)，所述橫移滑軌(760)沿所述橫移方向延伸，所述橫移滑臺(770)滑動連接于所述橫移滑軌(760)；

10.根據權利要求9所述的擠奶機器人，其特征在于，所述升降連接梁(640)和所述橫移滑臺(770)中的一者設有伸縮驅動件和卡接銷(641)，另一者設有卡接孔(771)；所述伸縮驅動件傳動連接于所述卡接銷(641)，用于驅動所述卡接銷(641)伸出以卡接于所述卡接孔(771)或縮回以脫離所述卡接孔(771)。

11.根據權利要求9所述的擠奶機器人，其特征在于，所述驅動部件為線性驅動部件(750)，所述線性驅動部件(750)設于所述橫移滑臺(770)且傳動連接于所述縱移滑臺(740)；

12.根據權利要求3-11任一項所述的擠奶機器人，其特征在于，所述機械臂(30)的一端樞接于所述縱移座(430)，能夠繞豎直方向相對于所述縱移座(430)旋轉。

13.根據權利要求12所述的擠奶機器人，其特征在于，所述機械臂(30)包括第一臂(310)和第二臂(320)，所述第一臂(310)的一端樞接于所述縱移座(430)，另一端樞接于所述第二臂(320)；所述第二臂(320)的末端能夠接合或脫離于所述奶杯基座(20)，且能夠繞豎直方向相對于所述第一臂(310)旋轉。

技術總結
本發明提供一種擠奶機器人，包括機架、奶杯基座和機械臂，機架的相對兩側區域沿縱移方向間隔設置有擠奶區；奶杯基座具有至少2個，沿縱移方向間隔設置；奶杯基座設有奶杯組，用于附接于動物奶頭；機械臂傳動連接有縱移驅動組件，縱移驅動組件安裝于機架，用于驅動機械臂沿縱移方向往復運動于擠奶區以與奶杯基座接合或脫離；若機械臂接合于其中一個奶杯基座，機械臂能夠帶動奶杯基座運動至相應擠奶區的預設位置；若機械臂脫離于奶杯基座，奶杯基座相對固設于機架。以將該擠奶機器人應用于奶牛擠奶為例，本發明提供的一種擠奶機器人，通過至少兩個擠奶區共用一個機械臂，節省了擠奶時間，提高了擠奶效率；以及降低了擠奶機器人的整體制造成本。

技術研發人員：高國華,王鵬宇,張力元
受保護的技術使用者：北京工業大學
技術研發日：
技術公布日：2025/4/24
