本發明涉及畜牧養殖用設施，尤其涉及一種畜牧養殖喂料裝置。

背景技術：

1、隨著社會經濟的不斷發展，畜牧養殖行業的養殖方式和養殖技術也在不斷完善，規模化的畜牧養殖企業也紛紛出現。畜牧養殖、尤其規模化畜牧養殖存在牲畜數量多這一現實問題，因此，養殖飼喂的效率和效果，也成為養殖過程中養殖戶十分關注的問題。

2、以牛的養殖為例，牛養殖飼料多以干料為主，隨著養殖技術的科學化、合理化，在牛類養殖過程中，也需要定期飼喂濕料。現有的干、濕料喂料裝置結構簡單，一般為一固定的食槽，食槽根據養殖場設施尺寸設置于牛類喂食區籠外，較好的避免了對牛類活動區內地面環境的污染，保證了食料的清潔。然而，由于食槽設置的簡單化、單一化，養殖人員在拌料后，需人工撒放于食槽內，勞動量大，且容易出現食料剩余、不方便取出而不會額外處理，繼續用于與二次喂食的養殖料混合，造成了養殖料不新鮮或污染的問題，不利于牲畜的健康養殖。此外，季節及環境影響，尤其寒冷的季節，牛食用養殖料速度慢，周期長，易造成濕料快速冷卻或板結而影響適口性及對牛健康狀況造成影響的問題。尤其目前的畜牧養殖喂料食槽一般設置為固定式，與籠養設施固結或一體化設置，使用及清潔不靈活、不方便。

技術實現思路

1、本發明提供了一種畜牧養殖喂料裝置，結構設計科學、合理，滿足了干、濕飼喂料分別飼喂的需求，適合規模化養殖時喂料使用，喂料過程中減少了人工勞動量，提升了喂料效率，保障了養殖牲畜的健康；具備可移動性，可與不同牲畜籠養設施配套使用，解決了現有技術中存在的問題。

2、本發明所采用的技術方案是：

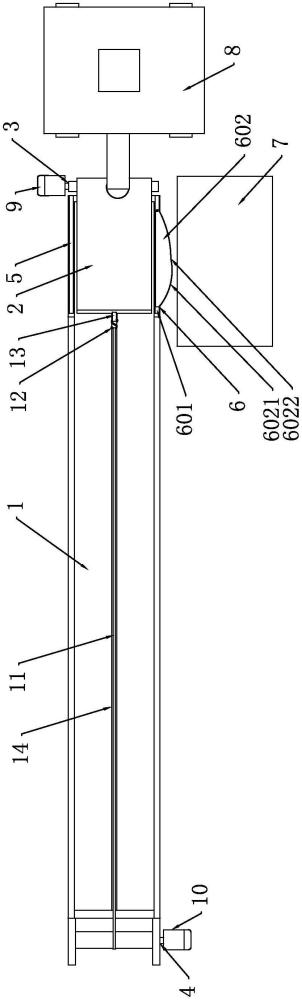

3、一種畜牧養殖喂料裝置，包括食料槽和與食料槽配合設置的鋪展式載料墊，所述鋪展式載料墊沿食料槽長度方向展開或收縮收納，以此實現對飼喂料的承載或對殘余飼喂料的回收；在食料槽靠近載料墊收縮收納的一端外側設置活動擋板，當鋪展式載料墊沿食料槽展開時，活動擋板關閉并與鋪展式載料墊展開方向平行設置，當鋪展式載料墊沿食料槽收縮收納時，活動擋板打開并與鋪展式載料墊收縮方向呈夾角設置、以此實現將鋪展式載料墊上殘余飼喂料導流排出至食料槽外側；在食料槽外配合設置一移動式飼喂料攪拌器，移動式飼喂料攪拌器將攪拌后飼喂料排放至食料槽一端的鋪展式載料墊上、并在鋪展式載料墊沿食料槽展開的過程中持續排料。

4、進一步地，在食料槽外側設置與食料槽配合使用的收集箱，所述收集箱設于活動擋板外側的食料槽外部，用于收集殘余飼喂料。

5、進一步地，所述畜牧養殖喂料裝置還包括附加食槽，所述附加食槽沿食料槽長度方向支撐設于食料槽外側，附加食槽與食料槽一側頂端鉸接；當附加食槽轉至食料槽內時，用于承載濕飼喂料。

6、進一步地，所述附加食槽為頂端開放設置的箱體，在箱體頂端的兩側設置箱體支撐梁，箱體支撐梁與食料槽一側頂端鉸接；所述箱體與箱體支撐梁活動相連；在食料槽遠離附加食槽的一側內壁上設置支撐凸臺，所述支撐凸臺在附加食槽進入食料槽內時對支撐梁進行支撐。

7、進一步地，在食料槽外側壁上設置用于支撐所述支撐梁的外凸臺。

8、進一步地，上述支撐凸臺在食料槽內后壁的兩側相對設置兩個。

9、進一步地，在箱體頂端的兩側設置t型桿，在箱體支撐梁內設置t型槽，所述t型桿與t型槽配合套結；箱體經t型桿沿箱體支撐梁移動，以此實現進入食料槽內的附加食槽沿食料槽寬度方向移動，完成附加食槽與食料槽另一側內壁的間距調節。

10、進一步地，所述收集箱沿食料槽長度方向設置，在收集箱內設置隔擋，所述隔擋將收集箱內部分為分別對應附加食槽和對應活動擋板的兩部分。

11、進一步地，在附加食槽的槽底壁上設置加熱器和溫度傳感器。

12、進一步地，所述加熱器為電加熱器，電加熱器在箱體底部、和/或側壁上均勻間隔設置。

13、進一步地，所述鋪展式載料墊包括載料墊本體，載料墊本體的一端經設于食料槽一端的第一軸架支撐卷繞，載料墊本體的另一端經拉力件與設于食料槽另一端的第二軸架相連。

14、進一步地，所述第一軸架包括第一支撐軸和與第一支撐軸一端相連的第一電機，所述第二軸架包括第二支撐軸和與第二支撐軸一端相連的第二電機；第一支撐軸在第一電機帶動下收納卷繞所述載料墊本體，第二支撐軸在第二電機帶動下，纏繞所述拉力件，以此實現對載料墊本體的拉動展開。

15、進一步地，所述第一、第二電機均為正反轉電機。第一、第二電機配合使用，完成了對鋪展式載料墊的展開和收納輔助。

16、進一步地，所述拉力件包括與載料墊本體一側相連的拉繩，拉繩的一端與所述第二支撐軸相連，拉繩的另一端經連接件與設于載料墊本體一側的輪環相連。

17、進一步地，所述連接件為一s型連接件，s型連接件的一端扣結于所述輪環內，s型連接件的另一端與所述拉繩相連。

18、進一步地，所述拉繩為鋼絲拉繩。

19、進一步地，在食料槽內底壁上對應所述輪環配合設置滑槽。

20、進一步地，所述滑槽的設置，實現了對鋪展式載料墊展開或收納過程中的更好的導向，同時減少了輪環與食料槽內壁之間的摩擦。

21、進一步地，在食料槽靠近載料墊收縮收納的一端兩側相對設置第一擋護板和第二擋護板，所述第二擋護板包括固定板和設置固定板上的所述活動擋板，活動擋板與固定板鉸接；活動擋板的外側壁呈弧面設置；活動擋板的底端與所述鋪展式載料墊頂面間隙配合設置。

22、進一步地，所述活動擋板的外側壁由第一弧面段和第二弧面段組成，第一弧面段的弧面側壁高于第二弧面段弧面側壁設置。

23、進一步地，第二擋護板靠近所述收集箱設置。

24、進一步地，在活動擋板的底端設置刮刀，所述刮刀在鋪展式載料墊收縮收納時，實現對其上殘余飼喂料的刮除。

25、進一步地，在食料槽底端、收集箱底端均設置帶輪剎的滾輪。

26、進一步地，在移動式飼喂料攪拌器上設置輸料泵；所述移動式飼喂料攪拌器可采用現有攪拌結構形式的飼料攪拌器，用于將干的飼喂原料打碎并經泵管輸送排至鋪展式載料墊上。

27、進一步地，食料槽沿長度方向的兩端貫通設置。

28、本發明的有益效果：

29、1、本發明的畜牧養殖喂料裝置相比現有畜牧喂料裝置，具備使用靈活、結構設置合理的優點，適合規模化養殖的需要，大大減輕了人工，提升了喂料效率，保障了養殖牲畜的健康，可與不同牲畜籠養設施配套使用。

30、2、通過在食料槽內設置可鋪展及收納的鋪展式載料墊，方便了規模化養殖中飼喂舍較長、待飼喂牲畜數量多時的飼喂料放置，各位置飼料喂鋪設量相當，保證了不同個體飼喂量的掌控，尤其飼喂結束后，殘余的飼喂料可隨收卷收納的鋪展式載料墊進行回收，主要通過食料槽一端設置的活動擋板及收集箱的配合完成，避免了飼喂料清理的麻煩以及殘余飼喂料繼續混入新鮮料中給牲畜食用帶來的不健康隱患，增加了適口性，且因為鋪展式載料墊的收納，保證了食料槽內的潔凈，即使有飼喂料殘留，清潔量大大減少。通過設置附加食槽，保證了飼喂料的干、濕分離，使用方便。尤其附加食槽在不使用時，其開口朝下設置，保證了其內部的潔凈，可在食用結束后對殘余軟的濕飼喂料進行控料，減少了人工清理工作量。通過將配合使用的該喂料裝置的食料槽、飼喂料攪拌器及收集箱均設置為可移動式，一方面使用靈活，另一方面還可實現不同牲畜養殖喂料時的替換使用，避免了現有固定式喂料裝置難以移動、更換時對喂料裝置及養殖舍主體的影響。
