本發明涉及于園林除草裝置及其使用方法，具體的，涉及一種園林除草裝置及其使用方法。

背景技術：

1、園林除草是園林管理中的一項重要工作，旨在通過去除雜草來確保植物生長的健康，維護園林景觀的整潔美觀。雜草與園林植物爭奪水分、養分和陽光，甚至可能通過根系蔓延對園林植物產生抑制作用，影響園林植物的生長。通過有效除草，不僅可以提高園林植物的生長質量，還能減少病蟲害的發生，提升園林景觀的整體效果。

2、現有技術中對除草的方式包含機械除草、化學除草、人工除草和生物除草，其中化學除草和生物除草因其弊端，不適用于園林除草，而人工除草的除草效果好，但是其用人成本大，因為園林打理周期短，所以經濟效益低，使用成本高，所以現有的園林除草最常見的采用就是機械除草，現有的機械除草設備通常就是通過旋轉且具有爬犁外形的部件將土地中的雜草連根拔起，進而達到去除的效果，但是這種清除方式含有以下技術弊端：因為爬犁式的外形設計，土地是被向兩側切開，此時除草機會受到較大的阻力，并且雜草被拉扯時，其根系上會夾帶大量的沙石，這些雜草被清除時，會造成園林沙石大量流失，其次，園林地面也會被大面積破壞，需要工人花更長時間對其進行復原，提高園林作業的成本。

技術實現思路

1、本發明提出園林除草裝置，減輕工人的勞動強度，降低了園林的損傷，縮短了工人恢復園林地面的時間，并減少了園林作業的成本。

2、本發明的技術方案如下：

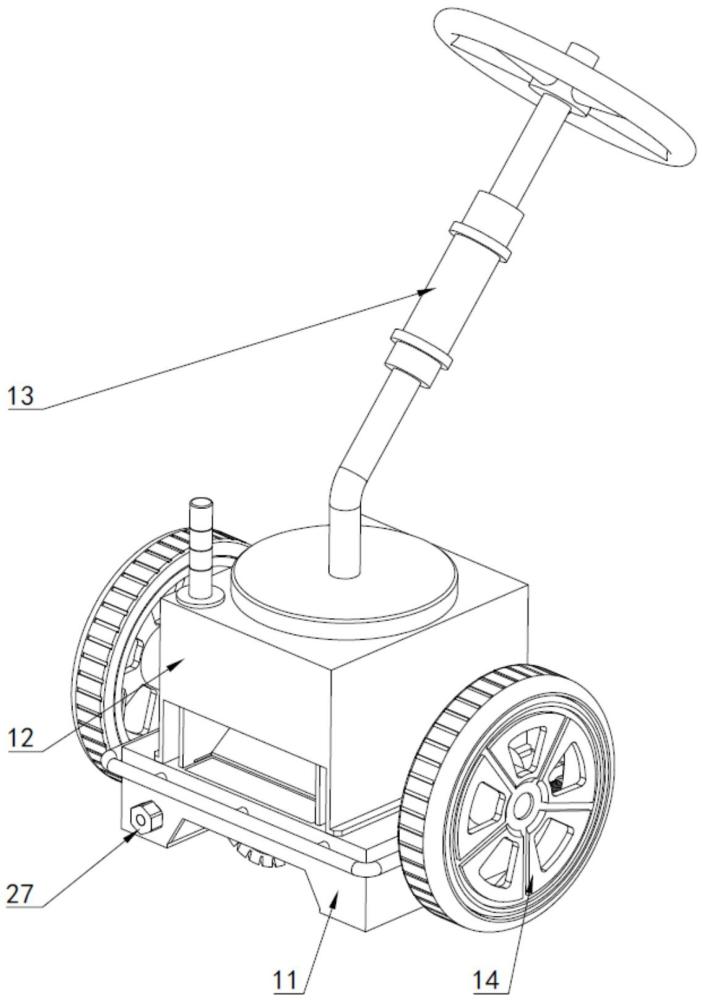

3、園林除草裝置，包括支撐模塊，用于對各部件進行支撐作用，所述支撐模塊包括除草殼體，所述除草殼體上固定連接有防塵罩，所述防塵罩上轉動連接有驅動把手，除草殼體兩側轉動連接有驅動輪；

4、除草模塊，用于對雜草進行清除，所述除草模塊包括第一夾緊輪和第二夾緊輪，所述第一夾緊輪和第二夾緊輪均轉動連接在除草殼體中，第一夾緊輪和第二夾緊輪相反的一側均同軸固定連接有萬向節，各所述萬向節遠離第一夾緊輪或第二夾緊輪的一端均固定連接有鏟刀，所述鏟刀用于對雜草根系進行切除，第一夾緊輪和第二夾緊輪相同的一側連接有驅動模塊；

5、震篩模塊，用于配合除草模塊對拔下的雜草進行抖篩。

6、進一步的，所述除草殼體下側固定連接有第一支撐座和第二支撐座，所述第一夾緊輪和第二夾緊輪均轉動連接在第一支撐座和第二支撐座之間；

7、各鏟刀遠離第一夾緊輪或第二夾緊輪一側均轉動連接有調節齒板，所述調節齒板一側嚙合有調節齒輪，所述調節齒輪上轉動連接有調節座，所述調節座上固定連接有兩個齒護板，所述調節齒板和調節齒輪均設置在兩個齒護板之間。

8、進一步的，各調節齒輪與相鄰除草殼體內壁之間連接有調節柱；

9、各所述調節柱與各調節齒輪均同軸固定連接；

10、各調節柱與除草殼體內壁均為轉動連接，各調節柱與除草殼體內壁之間均連接有阻尼器。

11、進一步的，所述驅動模塊包括：

12、兩個第一齒輪均轉動連接在第一支撐座上，兩個第一齒輪相互嚙合；

13、第二齒輪和第三齒輪，所述第二齒輪和第三齒輪均轉動連接在第一支撐座上；

14、第二齒輪和第三齒輪分別與相鄰的第一齒輪嚙合；

15、第二齒輪與第一夾緊輪同軸固定連接；

16、第三齒輪與第二夾緊輪同軸固定連接；

17、驅動柱，所述驅動柱轉動連接在除草殼體上，驅動柱朝向第一夾緊輪的一端與第一夾緊輪固定連接，驅動柱的另一端與驅動電機的驅動軸固定連接。

18、進一步的，所述震篩模塊包括兩個限位板，兩個所述限位板均固定連接在除草殼體上，兩個限位板之間固定連接有導料塊，所述導料塊兩側分別滑移連接有第一去料板和第二去料板；

19、所述第一去料板和第二去料板均與兩側的限位板滑移抵接

20、第一去料板和第二去料板之間鉸接有兩個聯動板；

21、第一去料板下側鉸接有傳動板，所述傳動板遠離第一去料板的一端鉸接有傳動盤，所述傳動盤轉動連接在第二支撐座上且與第二夾緊輪同軸固定連接。

22、本發明的有益效果為：

23、在除草模塊中，鏟刀的切割進給方向與裝置的移動方向保持一致，這樣可以避免在切割雜草根部時，由于裝置移動而產生過大阻力，從而減輕工人的勞動強度。同時，相較于傳統除草方式，該切割作業對土地的破壞較小，有效降低了園林的損傷，縮短了工人恢復園林地面的時間，并減少了園林作業的成本。此外，部分雜草在拔除過程中，因其根系已經被切斷，所以其所受阻力較小，能更容易地受到第一夾緊輪和第二夾緊輪的牽引作用，從而更高效地清除雜草。配合震篩模塊，除草模塊能進一步對抓取的雜草進行擠壓和抖篩操作，最大限度地分離雜草根部的沙石，確保后續清理時不會把過多的沙石帶走，從而避免土壤流失，起到保護園林環境的作用。

24、本發明的另一目的提出一種園林除草裝置使用方法，使工人對園林雜草進行清除，能夠更加省力，降低工人的勞動強度。

25、包括以下步驟：

26、s100：雜草切割：工人手持驅動把手，啟動除草模塊，使第一夾緊輪和第二夾緊輪以相反的旋轉方向進行快速旋轉，通過驅動輪移動裝置，雜草經過第一夾緊輪和第二夾緊輪經過雜草時，雜草的頭部會順著第一夾緊輪和第二夾緊輪的旋轉方向向二者之間進行移動，同時鏟刀傾斜對園林地面進行切割，對雜草的主根部進行切除，然后雜草頭部移動到第一夾緊輪和第二夾緊輪之間，被第一夾緊輪和第二夾緊輪的旋轉作用力拋入到除草殼體和防塵罩之間的腔體中，通過震篩模塊，使雜草根部攜帶的泥沙被抖落，最后順著震篩模塊將抖篩后的雜草移出裝置。

27、本發明的另一有益效果為：

28、使工人對園林雜草進行清除，能夠更加省力，降低工人的勞動強度。

技術特征：

1.園林除草裝置，其特征在于，包括：

2.一根據權利要求1所述的園林除草裝置，其特征在于，所述除草殼體（11）下側固定連接有第一支撐座（21）和第二支撐座（22），所述第一夾緊輪（15）和第二夾緊輪（16）均轉動連接在第一支撐座（21）和第二支撐座（22）之間；

3.根據權利要求2所述的園林除草裝置，其特征在于，各調節齒輪（24）與相鄰除草殼體（11）內壁之間連接有調節柱（27）；

4.根據權利要求2所述的園林除草裝置，其特征在于，所述驅動模塊包括：

5.根據權利要求2所述的園林除草裝置，其特征在于，所述震篩模塊包括兩個限位板（41），兩個所述限位板（41）均固定連接在除草殼體（11）上，兩個限位板（41）之間固定連接有導料塊（42），所述導料塊（42）兩側分別滑移連接有第一去料板（43）和第二去料板（44）；

6.根據權利要求1所述的園林除草裝置，其特征在于，所述除草殼體（11）上固定連接有兩個濾料板（48），所述濾料板（48）用于將雜草隔離。

7.一種園林除草裝置使用方法，其特征在于，包含根據權利要求1~6任一所述的園林除草裝置，其特征在于，包括以下步驟：

技術總結
本發明涉及于園林除草裝置及其使用方法技術領域，具體的，涉及園林除草裝置，其中包括包括支撐模塊，用于對各部件進行支撐作用，所述支撐模塊包括除草殼體，所述除草殼體上固定連接有防塵罩，所述防塵罩上轉動連接有驅動把手，除草殼體兩側轉動連接有驅動輪，除草模塊，用于對雜草進行清除，所述除草模塊包括第一夾緊輪和第二夾緊輪，所述第一夾緊輪和第二夾緊輪均轉動連接在除草殼體中，第一夾緊輪和第二夾緊輪相反的一側均同軸固定連接有萬向節，各所述萬向節遠離第一夾緊輪或第二夾緊輪的一端均固定連接有鏟刀。通過上述技術方案，減輕工人的勞動強度，降低了園林的損傷，縮短了工人恢復園林地面的時間，并減少了園林作業的成本。

技術研發人員：姚莉,陳雨,羅守好
受保護的技術使用者：蘇州園觀心境園林建筑設計有限公司
技術研發日：
技術公布日：2025/4/24
