本發明涉及熱管理控制,具體涉及一種混動車型的熱管理控制策略及裝置。
背景技術:
1、phev和reev動力車型針對液冷式的動力電池的熱管理架構如圖1所示,利用ptc、發動機余熱、電驅動余熱對電池進行加熱,通過冷媒給電池制冷;目前通用的控制邏輯如下:
2、1)采用電池大循環,旁通電池模式,將ptc或發動機的熱量通過chiller與電池冷卻液進行熱交換實現電池加熱,其多通閥的端口控制順序為:
3、2或3→6→8→7→9→1,5→4;
4、2)采用電池小循環,旁通電池模式,通過多通閥控制將電驅動回路和電池回路串聯方式用電驅動系統余熱給電池加熱,其多通閥的端口控制順序為:
5、2或3→1,6→8→7→9→6,5→4;
6、3)采用電機廢熱加熱模式,將冷媒的冷量通過chiller與電池冷卻液進行熱交換實現電池制冷,其多通閥的端口控制順序為:
7、2或3→4→5→1,6→7→9→8→6。
8、然而,目前通用的控制策略并不能有效地實現低溫下動力電池通過電機散熱器冷卻,以及發動機和電驅動通過空調冷凝器進行冷卻的控制功能。
9、基于這一技術背景,本發明研究了一種混動車型的熱管理控制策略及裝置。
技術實現思路
1、針對現有技術的不足,本發明提出一種混動車型的熱管理控制策略及裝置,該策略通過電池電機串聯風冷模式解決了低溫下壓縮機無法工作時電池無冷卻的問題,同時降低熱管理能耗;通過電機電池串聯冷媒冷卻模式解決了電機散熱器故障或電驅動系統過溫時的電驅動系統冷卻問題;通過電機大循環旁路電池模式解決了發動機節溫器卡死故障導致發動機系統無法冷卻的問題。
2、為了實現上述目的,本發明第一方面提供一種混動車型的熱管理控制策略,包括:

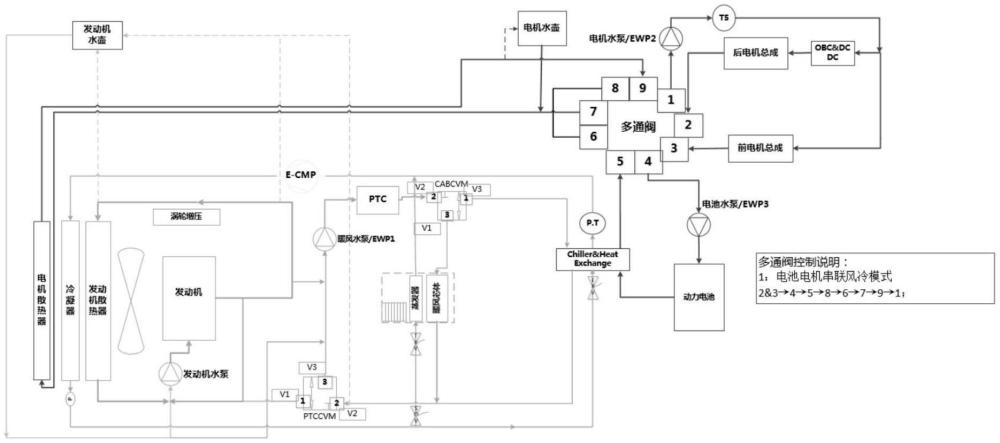

3、電池電機串聯風冷模式:將電池、電驅動循環和電機散熱器串聯,利用電機散熱器對電池進行冷卻;
4、電機電池串聯冷媒冷卻模式:將電池和電驅動循環串聯,在chiller中利用冷凝器冷媒對電驅動系統進行冷卻;
5、電機大循環旁路電池模式:在chiller中,利用冷凝器冷媒對發動機系統進行冷卻。
6、本發明第二方面提供一種上述的控制策略所采用的裝置,包括:
7、多通閥,設置有9個端口,其中,第6個和第8個端口相互連接;
8、電池,冷卻入口通過電池水泵與所述多通閥的第4個端口連接;
9、chiller,設置有3個入口和3個出口,其中,第1個入口與所述電池的冷卻入口連接,第1個出口與所述多通閥的第5個端口連接;
10、電驅動循環,包括前總電機總成和后總電機總成,所述前總電機總成與所述多通閥的第3個端口連接,所述后總電機總成與所述多通閥的第2個端口連接,所述電驅動循環入口與所述多通閥的第1個端口連接;
11、冷凝器,冷凝出口與所述chiller的第2個入口連接,冷凝入口經e-cmp與所述chiller的第2個出口連接;
12、電機散熱器,入口端與所述多通閥的第7個端口連接,出口端與所述多通閥的第9個端口連接。
13、本發明的技術效果包括:
14、(1)本發明提出的混動車型的熱管理控制策略,通過電池電機串聯風冷模式解決了低溫下壓縮機無法工作時電池無冷卻的問題,同時降低熱管理能耗;通過電機電池串聯冷媒冷卻模式解決了電機散熱器故障或電驅動系統過溫時的電驅動系統冷卻問題;通過電機大循環旁路電池模式解決了發動機節溫器卡死故障導致發動機系統無法冷卻的問題。
15、(2)本發明提出的混動車型的熱管理控制策略,可有效地實現低溫下動力電池通過電機散熱器冷卻,發動機和電驅動通過空調冷凝器進行冷卻的控制功能。
16、本發明的其它特征和優點將在隨后具體實施方式部分予以詳細說明。
1.一種混動車型的熱管理控制策略,其特征在于,包括:
2.根據權利要求1所述的控制策略,其特征在于,將電池、電驅動循環和電機散熱器串聯包括:
3.根據權利要求2所述的控制策略,其特征在于,所述電池電機串聯風冷模式用于解決低溫下壓縮機無法工作時電池無冷卻的問題,還用于降低熱管理能耗,其多通閥的端口控制順序為:
4.根據權利要求1所述的控制策略,其特征在于,將電池和電驅動循環串聯,在chiller中利用冷凝器冷媒對電驅動系統進行冷卻包括:
5.根據權利要求4所述的控制策略,其特征在于,所述電機電池串聯冷媒冷卻模式用于解決電機散熱器故障或電驅動系統過溫時的電驅動系統冷卻問題,其多通閥的端口控制順序為:
6.根據權利要求1所述的控制策略,其特征在于,在chiller中,利用冷凝器冷媒對發動機系統進行冷卻包括:
7.根據權利要求6所述的控制策略,其特征在于,所述電機大循環旁路電池模式用于解決發動機節溫器卡死故障導致發動機系統無法冷卻的問題,其多通閥的端口控制順序為:
8.一種權利要求1-7中任意一項所述的控制策略所采用的裝置,其特征在于,包括:
9.根據權利要求8所述的裝置,其特征在于,還包括:
10.根據權利要求9所述的裝置,其特征在于,還包括電機水壺、電機水泵、發動機水壺、暖風水泵、蒸發器及其暖風芯體。。
