本發明涉及振搖采收，尤其涉及一種具有果實保護功能的金絲小棗振搖采收裝置。

背景技術：

1、隨著農業機械化的發展，振搖采收裝置在果實采摘中的應用日益廣泛。尤其對于金絲小棗這類較為脆弱的果實，使用振搖采收裝置可以在提高采收效率的同時，通過配備收集網布的方式，防止果實直接掉落接觸地面，從而減少采收過程中的損傷，并且也便于集中收集。

2、然而，在現有的振搖采收裝置中，盡管在收集環節采取了一定的保護措施，但在后續的輸送和打包過程中，果實保護仍然存在不足。具體而言，目前大多數振搖采收裝置在完成果實的初步收集后，會采用傳送帶或者其他傳送方式將網布上收集的果實向外送出進行盛裝打包，果實直接排出掉落在包裝袋或者收集箱內，由于金絲小棗質地柔軟、皮薄易損，直接排出容易導致果實之間或與設備發生磕碰，造成裂果、碰傷等機械性損傷，不僅影響果實的外觀質量，也降低了其商業價值，甚至可能導致果實腐爛變質，縮短保存期限。

3、為了解決上述問題，我們提出了一種具有果實保護功能的金絲小棗振搖采收裝置，本振搖采收裝置能夠確保從采收到包裝的整個鏈條中，最大限度地減少果實的磕碰損傷，維持果實的完整性與品質，滿足市場對高質量農產品的需求。

技術實現思路

1、為了克服現有的振搖采收裝置在輸送和收集打包時缺乏有效的保護功能，果實容易磕碰損傷的缺點，本發明提供一種具有果實保護功能的金絲小棗振搖采收裝置，本振搖采收裝置能夠確保從采收到包裝的整個鏈條中，最大限度地減少果實的磕碰損傷，維持果實的完整性與品質，滿足市場對高質量農產品的需求。

2、技術方案是：一種具有果實保護功能的金絲小棗振搖采收裝置，包括有車架，車架內部開有物料通道，物料通道中部開有用于供枝葉排出的排放孔，車架頂端一側開有兩個與物料通道連通的入口，車架縱向兩側均轉動式連接有履帶輪，車架頂端右側固定連接有驅動機，驅動機的輸出軸上固定連接有擺動臂，擺動臂上固定連接有震動電機，車架頂端一側固定連接有四個彈性支架，前側的兩個和后側的兩個彈性支架之間均連接有保護布，車架內轉動式連接有螺旋輸料軸，螺旋輸料軸位于物料通道內，車架遠離彈性支架的一側固定連接有出料口，出料口與物料通道連通，車架內固定連接有減速電機，減速電機的輸出軸與螺旋輸料軸固定連接，還包括有縱向?qū)ΨQ的兩個限位輪，縱向?qū)ΨQ的兩個限位輪轉動式連接于出料口縱向兩側，螺旋輸料軸靠近出料口的一側固定連接有轉軸，出料口上轉動式連接有縱向?qū)ΨQ的直齒輪，出料口上轉動式連接有缺齒輪，缺齒輪轉動依次和兩個直齒輪嚙合，轉軸與缺齒輪之間通過皮帶輪連接有第一傳動皮帶，直齒輪與相鄰的限位輪之間通過皮帶輪連接有第二傳動皮帶，螺旋輸料軸、車架和出料口上設有用于將下落的果實攔截分散的分散組件，車架上設有用于控制彈性支架和保護布外端向上收攏的收攏組件。

3、進一步地，分散組件包括有壓架，壓架滑動式連接于車架靠近出料口的一側，出料口內轉動式連接有擺動架，壓架底端與擺動架接觸，螺旋輸料軸靠近壓架一側的偏心位置固定連接有頂塊，螺旋輸料軸靠近壓架一側的偏心位置固定連接有壓塊，車架內滑動式連接有彈子卡塊，壓架上開有等距分布的卡槽與彈子卡塊配合。

4、進一步地，壓架頂端為楔形，頂塊和壓塊轉動均與壓架擠壓配合。

5、進一步地，收攏組件包括有轉桿，轉桿轉動式連接于車架頂端，轉桿底端固定連接有絞盤，絞盤上連接有拉繩，拉繩尾端設有四個分叉繩，每個分叉繩與相鄰的彈性支架外端連接，轉桿頂端固定連接有推動盤。

6、進一步地，推動盤偏心位置固定連接有凸桿，擺動臂轉動與推動盤的凸桿擠壓配合。

7、進一步地，還包括有用于分離枝葉的分離組件，分離組件包括有縱向?qū)ΨQ的兩個風機，縱向?qū)ΨQ的兩個風機固定連接于車架上側一側，風機上連通有導氣管，車架上嵌入式固定連接有縱向?qū)ΨQ的兩個噴板，噴板位于車架入口右側，導氣管尾端與相鄰的噴板連通。

8、進一步地，還包括有用于減少果實磕碰的導向組件，導向組件包括有縱向?qū)ΨQ的兩個伸縮支撐架，縱向?qū)ΨQ的兩個伸縮支撐架固定連接于車架的物料通道內，兩個伸縮支撐架的伸縮端之間轉動式連接有導向轉板，螺旋輸料軸轉動與導向轉板擠壓配合。

9、本發明的有益效果：1、包裝袋整個套在出料口上，擺動臂震動搖落的果實通過保護布接住，然后螺旋輸料軸轉動輸送進入出料口，最終進入包裝袋內進行收集打包，由于包裝袋下側直接貼合出料口下側，所以出料口內排出的果實不會出現高處掉落碰撞的情況，并且在螺旋輸料軸轉動時，前后兩個限位輪也會交錯轉動，進而將包裝袋上部褶皺堆積的部分向下放出一部分，避免果實高處墜落碰撞的同時也能確保后續的果實進入包裝袋內進行打包收集。

10、2、當果實進入出料口后，果實會先與擺動架接觸，通過擺動架緩沖部分下墜力后再分散落下，避免果實堆積聚攏落下，減少果實之間的相互碰撞。

11、3、絞盤轉動收卷拉繩，拉繩的四個分叉繩會拉動彈性支架的外端向上彎曲，進而使得保護布外端向上拱起，避免果實掉落到保護布外。

12、4、當搖落的果實往入口處匯聚進入時，噴板向左吹出的空氣能夠?qū)⒐麑?shí)內的枝葉向左吹出車架外。

13、5、從入口處進入的果實會先與導向轉板接觸，通過導向轉板進行緩沖導向，進一步減少果實磕碰。

技術特征：

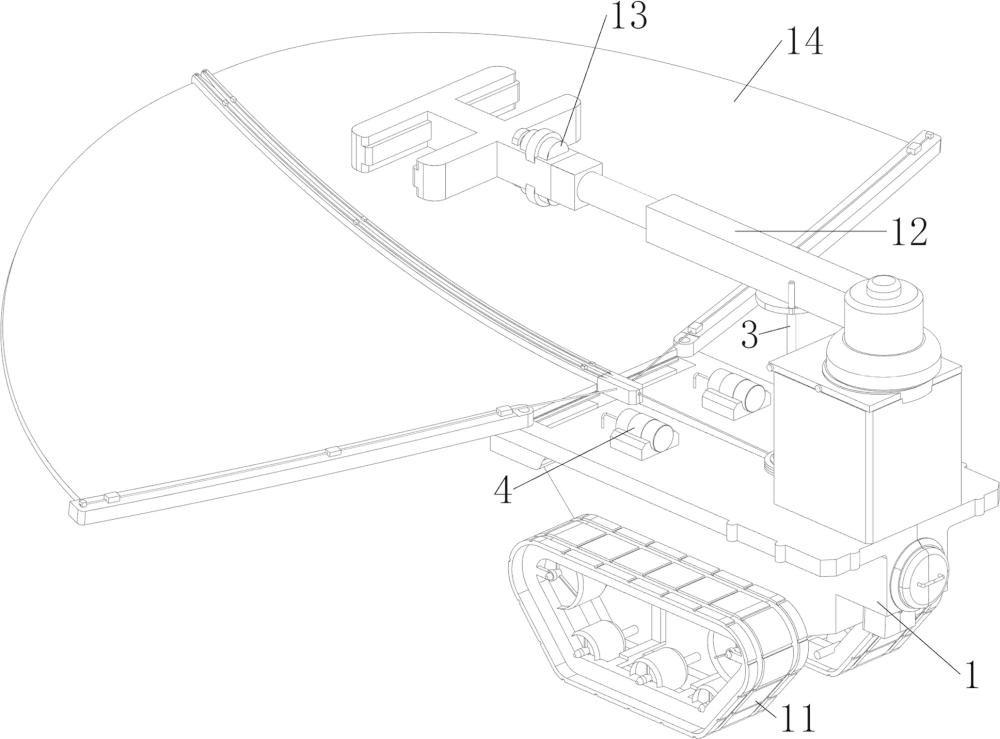

1.一種具有果實保護功能的金絲小棗振搖采收裝置，包括有車架（1），車架（1）內部開有物料通道，物料通道中部開有用于供枝葉排出的排放孔，車架（1）頂端一側開有兩個與物料通道連通的入口，車架（1）縱向兩側均轉動式連接有履帶輪（11），車架（1）頂端右側固定連接有驅動機（1201），驅動機（1201）的輸出軸上固定連接有擺動臂（12），擺動臂（12）上固定連接有震動電機（13），車架（1）頂端一側固定連接有四個彈性支架（1401），前側的兩個和后側的兩個彈性支架（1401）之間均連接有保護布（14），車架（1）內轉動式連接有螺旋輸料軸（15），螺旋輸料軸（15）位于物料通道內，車架（1）遠離彈性支架（1401）的一側固定連接有出料口（1501），出料口（1501）與物料通道連通，車架（1）內固定連接有減速電機（17），減速電機（17）的輸出軸與螺旋輸料軸（15）固定連接，其特征是：還包括有縱向?qū)ΨQ的兩個限位輪（16），縱向?qū)ΨQ的兩個限位輪（16）轉動式連接于出料口（1501）縱向兩側，螺旋輸料軸（15）靠近出料口（1501）的一側固定連接有轉軸（18），出料口（1501）上轉動式連接有縱向?qū)ΨQ的直齒輪（111），出料口（1501）上轉動式連接有缺齒輪（112），缺齒輪（112）轉動依次和兩個直齒輪（111）嚙合，轉軸（18）與缺齒輪（112）之間通過皮帶輪連接有第一傳動皮帶（19），直齒輪（111）與相鄰的限位輪（16）之間通過皮帶輪連接有第二傳動皮帶（110），螺旋輸料軸（15）、車架（1）和出料口（1501）上設有用于將下落的果實攔截分散的分散組件，車架（1）上設有用于控制彈性支架（1401）和保護布（14）外端向上收攏的收攏組件。

2.按照權利要求1所述的一種具有果實保護功能的金絲小棗振搖采收裝置，其特征是：分散組件包括有壓架（2），壓架（2）滑動式連接于車架（1）靠近出料口（1501）的一側，出料口（1501）內轉動式連接有擺動架（21），壓架（2）底端與擺動架（21）接觸，螺旋輸料軸（15）靠近壓架（2）一側的偏心位置固定連接有頂塊（22），螺旋輸料軸（15）靠近壓架（2）一側的偏心位置固定連接有壓塊（23），車架（1）內滑動式連接有彈子卡塊（24），壓架（2）上開有等距分布的卡槽與彈子卡塊（24）配合。

3.按照權利要求2所述的一種具有果實保護功能的金絲小棗振搖采收裝置，其特征是：壓架（2）頂端為楔形，頂塊（22）和壓塊（23）轉動均與壓架（2）擠壓配合。

4.按照權利要求3所述的一種具有果實保護功能的金絲小棗振搖采收裝置，其特征是：收攏組件包括有轉桿（3），轉桿（3）轉動式連接于車架（1）頂端，轉桿（3）底端固定連接有絞盤（31），絞盤（31）上連接有拉繩（32），拉繩（32）尾端設有四個分叉繩，每個分叉繩與相鄰的彈性支架（1401）外端連接，轉桿（3）頂端固定連接有推動盤（33）。

5.按照權利要求4所述的一種具有果實保護功能的金絲小棗振搖采收裝置，其特征是：推動盤（33）偏心位置固定連接有凸桿，擺動臂（12）轉動與推動盤（33）的凸桿擠壓配合。

6.按照權利要求5所述的一種具有果實保護功能的金絲小棗振搖采收裝置，其特征是：還包括有用于分離枝葉的分離組件，分離組件包括有縱向?qū)ΨQ的兩個風機（4），縱向?qū)ΨQ的兩個風機（4）固定連接于車架（1）上側一側，風機（4）上連通有導氣管（41），車架（1）上嵌入式固定連接有縱向?qū)ΨQ的兩個噴板（42），噴板（42）位于車架（1）入口右側，導氣管（41）尾端與相鄰的噴板（42）連通。

7.按照權利要求6所述的一種具有果實保護功能的金絲小棗振搖采收裝置，其特征是：還包括有用于減少果實磕碰的導向組件，導向組件包括有縱向?qū)ΨQ的兩個伸縮支撐架（51），縱向?qū)ΨQ的兩個伸縮支撐架（51）固定連接于車架（1）的物料通道內，兩個伸縮支撐架（51）的伸縮端之間轉動式連接有導向轉板（5），螺旋輸料軸（15）轉動與導向轉板（5）擠壓配合。

技術總結
本發明公開了一種具有果實保護功能的金絲小棗振搖采收裝置，涉及振搖采收技術領域。一種具有果實保護功能的金絲小棗振搖采收裝置，包括有車架，車架內部開有物料通道，物料通道中部開有用于供枝葉排出的排放孔，車架頂端一側開有兩個與物料通道連通的入口，車架縱向兩側均轉動式連接有履帶輪。包裝袋整個套在出料口上，擺動臂震動搖落的果實通過保護布接住，螺旋輸料軸轉動將果實送入包裝袋內，由于包裝袋下側直接貼合出料口下側，所以出料口內排出的果實不會出現高處掉落碰撞的情況，在輸送果實時，兩個限位輪也會交錯轉動，將包裝袋上部褶皺堆積的部分向下放出一部分，以確保后續的果實進入包裝袋內進行打包收集。

技術研發人員：高琪,劉樹澤,劉國利,林佃旭,劉凱凱,何忠振,于海霞,付強,王成,何川,李紅紅,孫一鳴,周江明,張景永
受保護的技術使用者：無棣潤陽棗業有限公司
技術研發日：
技術公布日：2025/4/24
