本發明涉及果莖分離，特別涉及一種輕簡低阻高效果莖分離裝置。

背景技術：

1、花生又名落花生或者雙子葉植物，葉脈為網狀脈，種子有花生果皮包被，歷史上曾叫長生果或者唐人豆，花生長于滋養補益，有助于延年益壽，所以民間又稱長生果，并且和黃豆一樣被譽為植物肉和素中之葷。

2、根據公示的一種用于小籽花生采摘設備及其方法(公開號：cn?113950932b)，包括設備主體、轉盤以及采摘桿，所述設備主體的內部設有轉盤，所述轉盤之間通過螺栓連接采摘桿，所述設備主體的外部設有驅動電機，所述驅動電機和轉盤之間采用輸出軸進行連接，所述采摘桿的形狀設為波浪形，所述采摘桿的兩端設有限位塊，所述轉盤的內側固定連接卡塊，所述限位塊嵌入在卡塊的內部，所述采摘桿的側面開設螺孔，上述申請文件中在人員手動伸入到設備中放入花生進行加工時，設備內部的裝置在將花生與花生根束分離過程中，對花生根束有一定牽引力，不僅勞動強度大，而且具有一定安全隱患，同時該設備對花生和泥土的篩選有一定的不足，整體效果有待提高。

技術實現思路

1、本發明為了解決現有技術中人員安全的問題，為此，本發明提出一種輕簡低阻高效果莖分離裝置，能夠通過自動夾持移動帶動花生在設備中進行加工，以減少勞動強度，減少安全隱患。

2、一種輕簡低阻高效果莖分離裝置，包括主體架，所述主體架的側面設置有電機，所述主體架的內部轉動連接有轉盤一和轉盤二，所述轉盤一和轉盤二相對面固定連接有打散桿；

3、所述打散桿的頂部設置有推進裝置，所述推進裝置包括定位板，所述定位板的一端固定連接在主體架的內壁，所述定位板的另一端頂部表面固定連接有限位板，所述限位板的前后兩端均設置有齒輪一，所述齒輪一和限位板的表面傳動連接有皮帶輪一，所述皮帶輪一外表面固定連接有連接板一，所述連接板一的表面傳動連接有弧形槽口輪一，所述弧形槽口輪一的后端設置有齒輪二，所述齒輪二的表面傳動連接有皮帶輪二，所述皮帶輪二的外表面固定連接有連接板二，所述連接板二的表面傳動連接有弧形槽口輪二。

4、進一步地，所述弧形槽口輪二的表面設置有擠壓裝置，所述擠壓裝置包括定位塊，所述定位塊的一端固定連接在弧形槽口輪二的表面，所述定位塊的另一端設置有壓板，所述壓板遠離定位塊的一側中心表面固定連接有軟膠囊一，所述軟膠囊一的表面與弧形槽口輪一的表面貼合，所述軟膠囊一的兩端均設置有軟膠囊二。

5、進一步地，所述主體架的內部設置有篩選裝置，所述篩選裝置包括篩選板，所述篩選板的后端鉸接在主體架的后端內壁，所述篩選板的前端表面貫穿與出料槽的內壁，所述篩選板的底部設置有氣囊二，所述氣囊二的后端固定連接在主體架的后端內壁，所述篩選板的頂部設置有擋板，所述擋板的表面固定連接在轉盤一的表面。

6、進一步地，所述主體架的前端表面開設有出料槽，所述主體架的底部側面設置有接泥盒，通過使得經過篩選后的花生能夠順利地從主體架中掉出，出料槽的位置在主體架的前端表面，方便了收集和移動篩選后的材料，提高了整個篩選系統的效率。

7、進一步地，所述齒輪一的頂部轉動連接有支撐桿，所述支撐桿遠離齒輪一的一端固定連接在限位板的表面，通過支撐桿的固定連接使得齒輪一的頂部在運轉時不易出現晃動或偏移，提高了整個系統的穩定性，通過支撐桿固定連接在限位板的表面，可以限制齒輪一的運動范圍，確保其只在設計好的軌跡上運動，避免了不必要的故障和損壞。

8、進一步地，所述軟膠囊一和軟膠囊二之間相互貫通，且軟膠囊二的表面固定連接有卡塊，通過通過軟膠囊一和軟膠囊二之間的相互貫通，可以實現兩者之間的流體傳遞，卡塊幫助對花生提供額外的支撐和穩定性。

9、進一步地，所述壓板靠近定位塊的一側表面開設有方槽，所述方槽的內壁鉸接有鉸鏈桿，所述鉸鏈桿的表面鉸接在定位塊的表面，所述方槽的兩側表面均固定連接有氣囊一，所述氣囊一的表面貼合與定位塊的表面，通過定位塊和方槽的結構提供一種機械定位，確保壓板在特定位置上，鉸鏈桿的存在可能允許一定程度的角度傳動，從而實現對壓板的調節，方槽兩側固定連接有氣囊一，通過氣體的膨脹或收縮來調整壓板的位置或對其施加壓力，氣囊在兩側固定連接，可能提供對壓板的均勻調整。

10、進一步地，所述擋板的底部設置有方板，所述方板的表面固定連接在篩選板的側面，通過可以增強擋板的穩定性和結構強度，確保擋板在使用過程中不會發生變形或失穩，方板的設置可以增強擋板的結構穩定性，并在一定程度上增強了擋板與篩選板之間的連接穩固性。

11、進一步地，所述擋板整體為船錨形，所述擋板和方板均采用不銹鋼材質，通過不銹鋼材質具有優異的耐腐蝕性，擋板和方板能夠保持表面光潔，并且不易生銹，不銹鋼材質具有良好的強度和硬度，能夠承受一定的力量和壓力，因此擋板和方板可以提供可靠的支撐和保護，延長其使用壽命。

12、與現有技術不同之處在于，本申請的有益效果在于：

13、(1)該輕簡低阻高效果莖分離裝置，通過齒輪二帶動皮帶輪和弧形槽口輪二在主體架內部進行轉動，同時與弧形槽口輪一進行同步弧度移動，帶動花生根束在主體架內部可進行左右擺動，在利用其內部中的打散桿對花生根束上的花生進行擊打，來實現花生與花生根束分離的效果。

14、(2)該輕簡低阻高效果莖分離裝置，通過壓板表面的軟膠囊一與花生根束接觸在并弧形槽口輪一上進行擠壓，通過其內部的氣體流入兩側的軟膠囊二使其鼓起，將花生根束給包裹住，在利用其表面的卡塊與花生根束進行定位卡住，來達到幫助花生在移動時穩定移動的效果。

15、(3)該輕簡低阻高效果莖分離裝置，通過轉盤一轉動帶動擋板敲擊篩選板側面的方板，使篩選板下垂，同時擠壓底部的氣囊二，當擋板失去對篩選板的敲擊利用氣囊二的鼓起對篩選板進行復位，幫助篩選板在主體架內部中進行上下振動，來達到幫助花生和泥土進行分類的效果。

技術特征：

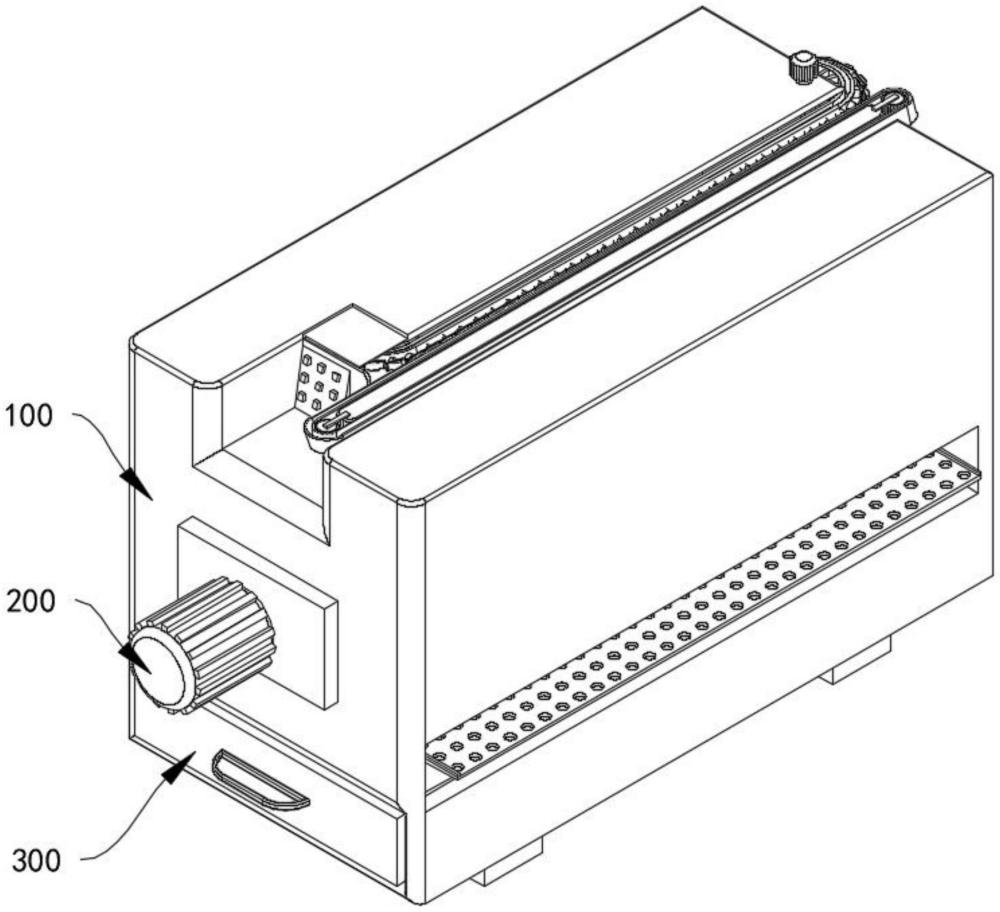

1.一種輕簡低阻高效果莖分離裝置，包括主體架(100)，所述主體架(100)的側面設置有電機(200)，所述主體架(100)的內部轉動連接有轉盤一(900)和轉盤二(400)，所述轉盤一(900)和轉盤二(400)相對面固定連接有打散桿(800)；

2.根據權利要求1所述的輕簡低阻高效果莖分離裝置，其特征在于：所述齒輪一(507)的頂部轉動連接有支撐桿(508)，所述支撐桿(508)遠離齒輪一(507)的一端固定連接在限位板(506)的表面。

3.根據權利要求1所述的輕簡低阻高效果莖分離裝置，其特征在于：所述主體架(100)的前端表面開設有出料槽(1000)，所述主體架(100)的底部側面設置有接泥盒(300)。

4.根據權利要求1所述的輕簡低阻高效果莖分離裝置，其特征在于：所述弧形槽口輪二(504)的表面設置有擠壓裝置(600)，所述擠壓裝置(600)包括定位塊(601)，所述定位塊(601)的一端固定連接在弧形槽口輪二(504)的表面，所述定位塊(601)的另一端設置有壓板(608)，所述壓板(608)遠離定位塊(601)的一側中心表面固定連接有軟膠囊一(602)，所述軟膠囊一(602)的表面與弧形槽口輪一(510)的表面貼合，所述軟膠囊一(602)的兩端均設置有軟膠囊二(604)。

5.根據權利要求1所述的輕簡低阻高效果莖分離裝置，其特征在于：所述軟膠囊一(602)和軟膠囊二(604)之間相互貫通，且軟膠囊二(604)的表面固定連接有卡塊(603)。

6.根據權利要求5所述的輕簡低阻高效果莖分離裝置，其特征在于：所述壓板(608)靠近定位塊(601)的一側表面開設有方槽(606)，所述方槽(606)的內壁鉸接有鉸鏈桿(605)，所述鉸鏈桿(605)的表面鉸接在定位塊(601)的表面，所述方槽(606)的兩側表面均固定連接有氣囊一(607)，所述氣囊一(607)的表面貼合與定位塊(601)的表面。

7.根據權利要求1所述的輕簡低阻高效果莖分離裝置，其特征在于：所述主體架(100)的內部設置有篩選裝置(700)，所述篩選裝置(700)包括篩選板(704)，所述篩選板(704)的后端鉸接在主體架(100)的后端內壁，所述篩選板(704)的前端表面貫穿與出料槽(1000)的內壁，所述篩選板(704)的底部設置有氣囊二(706)，所述氣囊二(706)的后端固定連接在主體架(100)的后端內壁，所述篩選板(704)的頂部設置有擋板(701)，所述擋板(701)的表面固定連接在轉盤一(900)的表面。

8.根據權利要求7所述的輕簡低阻高效果莖分離裝置，其特征在于：所述擋板(701)的底部設置有方板(705)，所述方板(705)的表面固定連接在篩選板(704)的側面。

9.根據權利要求7所述的輕簡低阻高效果莖分離裝置，其特征在于：所述擋板(701)整體為船錨形，所述擋板(701)和方板(705)均采用不銹鋼材質。

技術總結
本發明公開了一種輕簡低阻高效果莖分離裝置，屬于果莖分離技術領域。該輕簡低阻高效果莖分離裝置，包括主體架，所述主體架的側面設置有電機，所述主體架的內部轉動連接有轉盤一和轉盤二，轉盤一和轉盤二相對面固定連接有打散桿，打散桿的頂部設置有推進裝置，所述推進裝置包括定位板，所述定位板的一端固定連接在主體架的內壁，所述定位板的另一端頂部表面固定連接有限位板，所述限位板的前后兩端均設置有齒輪一。通過齒輪二帶動皮帶輪和弧形槽口輪二在主體架內部進行轉動，同時與弧形槽口輪一進行同步弧度移動，帶動花生根束在主體架內部可進行左右擺動，在利用其內部中的打散桿對其進行接觸，來達到花生根束左右搖晃來增強打散的效果。

技術研發人員：宋剛,宋俊嶺,葛暢,牛釗君,孟慶河
受保護的技術使用者：中國熱帶農業科學院農業機械研究所
技術研發日：
技術公布日：2025/4/24
