本發明屬于農業，具體涉及一種多級補氣噴霧系統。

背景技術：

1、種植業在防治病蟲害以及葉面施肥時，需要使用噴霧器噴灑藥劑；在葉面施肥過程中，使用現有的噴霧器，存在噴灑的水珠大，用藥量多，噴灑不均勻，噴灑范圍小，勞動強度大的難題。

2、上述對背景技術的陳述僅是為了方便對本發明技術方案(使用的技術手段、解決的技術問題以及產生的技術效果等方面)的深入理解，而不應當被視為承認或以任何形式暗示該消息構成已為本領域技術人員所公知的現有技術。

技術實現思路

1、本發明旨在至少在一定程度上解決上述技術問題。為此，本發明目的在于提供一種多級補氣噴霧系統。

2、本發明所采用的技術方案為：

3、一種多級補氣噴霧系統，包括至少一個藥劑箱，藥劑箱上設有混合器，混合器包括三通、氣管、藥劑管和噴頭，氣管、藥劑管和噴頭分別與三通相連。

4、優選地，所述藥劑箱設有兩個以上，每個藥劑箱上混合器的氣管均與高壓氣源相連，上一個藥劑箱上混合器的噴頭的出口端位于下一個藥劑箱內，最后一個藥劑箱上混合器的噴頭的出口端位于最后一個藥劑箱的外部。

5、優選地，每個藥劑箱上混合器的氣管只貫穿對應的藥劑箱設置。或者，每個藥劑箱上混合器的氣管貫穿該藥劑箱以及該藥劑箱之前的每個藥劑箱設置。

6、優選地，所述藥劑箱設有三個，三個藥劑箱上混合器的氣管均與四通相連，四通還與高壓氣源相連。

7、優選地，所述藥劑管的入口端延伸到藥劑箱的底部。

8、本發明的有益效果為：

9、本發明所提供的一種多級補氣噴霧系統，通過至少一次藥劑箱的氣液混合后進行噴霧，用藥少，噴灑范圍大，水珠小，效率高，效果好，勞動強度低，能夠?qū)崿F(xiàn)無人智能使用管理。本發明的多級補氣噴霧系統還可用于除尖、空氣加濕等用途。

技術特征：

1.一種多級補氣噴霧系統，其特征在于：包括至少一個藥劑箱，藥劑箱上設有混合器，混合器包括三通(21)、氣管(22)、藥劑管(23)和噴頭(24)，氣管(22)、藥劑管(23)和噴頭(24)分別與三通(21)相連。

2.根據權利要求1所述的多級補氣噴霧系統，其特征在于：所述藥劑箱設有兩個以上，每個藥劑箱上混合器的氣管(22)均與高壓氣源相連，上一個藥劑箱上混合器的噴頭(24)的出口端位于下一個藥劑箱內，最后一個藥劑箱上混合器的噴頭(24)的出口端位于最后一個藥劑箱的外部。

3.根據權利要求1所述的多級補氣噴霧系統，其特征在于：每個藥劑箱上混合器的氣管(22)只貫穿對應的藥劑箱設置。

4.根據權利要求1所述的多級補氣噴霧系統，其特征在于：每個藥劑箱上混合器的氣管(22)貫穿該藥劑箱以及該藥劑箱之前的每個藥劑箱設置。

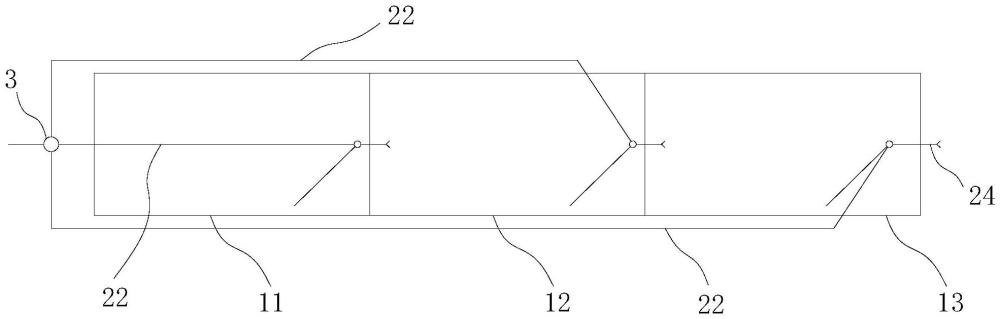

5.根據權利要求1或2所述的多級補氣噴霧系統，其特征在于：所述藥劑箱設有三個，三個藥劑箱上混合器的氣管(22)均與四通(3)相連，四通(3)還與高壓氣源相連。

6.根據權利要求1所述的多級補氣噴霧系統，其特征在于：所述藥劑管(23)的入口端延伸到藥劑箱的底部。

技術總結
本發明屬于農業技術領域，公開了一種多級補氣噴霧系統，包括至少一個藥劑箱，藥劑箱上設有混合器，混合器包括三通、氣管、藥劑管和噴頭，氣管、藥劑管和噴頭分別與三通相連。本發明所提供的一種多級補氣噴霧系統，通過至少一次藥劑箱的氣液混合后進行噴霧，用藥少，噴灑范圍大，水珠小，效率高，效果好，勞動強度低，能夠?qū)崿F(xiàn)無人智能使用管理。

技術研發人員：曹寶珠
受保護的技術使用者：守心（湖北）環保科技有限公司
技術研發日：
技術公布日：2025/4/24
