本發明涉及生物檢疫用生物飼養，特別涉及一種蚊蟲繁殖生態飼養裝置。

背景技術：

1、在生物研究以及檢驗檢疫工作中，常需要對蚊蟲進行飼養和觀察，取得實驗數據，用于蚊蟲藥效測試、種類鑒定、標本制作等，實驗人員為了方便對蚊蟲進行飼養和觀察，通常會使用蚊蟲繁殖生態飼養裝置，現有的蚊蟲繁殖生態飼養裝置通常由繁殖水箱、幼蟲箱、中空管道和成蟲箱組成。

2、例如：申請號cn202210185947.9的發明專利公開了一種蚊蟲繁殖生態飼養系統，具體包括成蚊箱(1)、幼蟲箱(2)和水箱(3)，幼蟲箱(2)置于水箱(3)內，成蚊箱(1)和幼蟲箱(2)之間通過中空通道(4)連通，成蚊箱(1)和幼蟲箱(2)內均設有引蚊燈(18)，所述中空通道(4)包括若干段依次通過拉鏈(44)連接的伸縮節，所述伸縮節包括波紋節(41)，波紋節(41)的兩端均設有帶拉鏈(44)的網紗部(42)，波紋節(41)的兩端環形面上均設有磁性吸附條(43)。本發明具有無需人工干預，安全防護蚊蟲的全生長階段，減少蚊蟲損傷和逃逸的特點。

3、然而，在對蚊蟲進行飼養的過程中難免會有蚊蟲死去，為了防止死去的蚊蟲對生態環境造成污染通常需要實驗人員將死去蚊蟲的尸體從成蟲箱取出，但為了更準確地模擬蚊蟲在自然環境中的生存條件，成蟲箱內的空間通常較為緊湊狹小，這就使得實驗人員不方便對角落中的蚊蟲尸體進行清理，同時在清理的過程中還容易擾動存活的蚊蟲，使用較為不便。

技術實現思路

1、有鑒于此，本發明提供一種蚊蟲繁殖生態飼養裝置，其具有能夠方便工作人員對角落蚊蟲尸體進行清理的同時還不會對存活的蚊蟲造成擾動的隔蟲擋板和清理刷，拉動連接架使連接架帶動導向滑塊進行移動，隨著導向滑塊的移動會擠壓固定彈簧，在連接架移動的過程中會帶的第一齒條進行移動并帶動與之嚙合的第一齒輪進行轉動，使控制蝸桿帶動控制蝸輪進行轉動帶動隔蟲擋板進行閉合，將成蟲箱與喂食箱隔開，方便工作人員對死去的蚊蟲進行清理，在隔蟲擋板閉合后，隨著控制蝸桿的繼續移動會使第二齒條與第二齒輪嚙合并帶動第二齒輪進行轉動，隨后通過一系列的傳動帶動雙頭螺桿進行轉動，在雙頭螺桿轉動的過程中會帶動移動架進行移動，在移動架移動的過程中會帶動清理刷進行移動，隨著清理刷的移動對掉落的死去蚊蟲進行清掃。

2、本發明提供了一種蚊蟲繁殖生態飼養裝置的目的與功效，具體包括：固定底板；所述固定底板的頂端面右部固定連接有一個繁殖水箱；繁殖水箱內設置有幼蟲網格箱；幼蟲網格箱的頂端面固定連接有第一伸縮箱；第一伸縮箱的頂端面固定連接有羽化箱；羽化箱內設置有第一誘蚊燈；固定底板的頂端面左部固定連接有一個固定底座；固定底座的頂端面固定連接有一個喂食箱；喂食箱的前部居中設置有喂食管；喂食箱的頂端面固定連接有一個第二伸縮箱；第二伸縮箱的頂端面固定連接有一個成蟲箱；成蟲箱內設置有第二誘蚊燈；成蟲箱與羽化箱之間螺栓緊固連接有中空通道。

3、進一步的，所述喂食箱的后端面居中滑動連接有一個導向滑塊；兩個導向滑塊的底端面均固定連接有一組固定彈簧；固定彈簧的末端固定連接在喂食箱內；導向滑塊的后端面固定連接有一個連接架。

4、進一步的，所述連接架的前端面對稱固定連接有兩根第一齒條；喂食箱的后端面上部對稱轉動連接有兩根控制蝸桿；兩根控制蝸桿的內側均固定連接有一個第一齒輪；兩個第一齒輪分別與兩根第一齒條嚙合。

5、進一步的，兩根所述控制蝸桿的上部均嚙合有一個控制蝸輪；喂食箱的上部對稱轉動連接有兩根傳動轉軸；兩個控制蝸輪分別固定連接在兩根傳動轉軸的后部；兩根傳動轉軸的外部均固定連接有一塊隔蟲擋板。

6、進一步的，所述連接架的前端面對稱固定連接有兩根第二齒條；喂食箱的后端面對稱轉動連接有兩根控制轉軸；兩根控制轉軸的后部均固定連接有一個第二齒輪；兩個第二齒輪分別與兩根第二齒條的位置對正。

7、進一步的，兩根所述控制轉軸的外部均固定連接有一個第一帶輪；喂食箱內對稱轉動連接有兩根雙頭螺桿；兩根雙頭螺桿的后部均固定連接有一個第二帶輪；兩個第二帶輪分別與兩個第一帶輪通過傳動帶連接；兩根雙頭螺桿的外部對稱螺紋連接有兩個移動架；兩個移動架的底端面均固定連接有清理刷。

8、進一步的，兩個所述移動架的頂端面均固定連接有一組控制壓塊；喂食箱內對稱滑動連接有兩塊控制滑板。

9、進一步的，兩塊所述控制滑板的外側均鉸鏈連接有一個輔助連桿；喂食箱的外部對稱固定連接有兩個導向架；兩個導向架的外部滑動連接有一個導蟲塊；兩個導向架的下部均固定連接有一根復位彈簧；兩根復位彈簧的末端均固定連接在導蟲塊的底端面；喂食箱的底端面居中開設有出料槽；出料槽與導蟲塊的位置對正；固定底座內滑動連接有一個收集盒；收集盒與出料槽的位置對正。

10、進一步的，所述繁殖水箱的頂端面后部固定連接有一個安裝殼體；安裝殼體內固定連接有一塊安裝板；安裝板的底端面螺栓緊固連接有一個水泵；水泵的出水口設置有一根供水管；水泵的進水口設置有一根連接管；連接管的底端面設置有上連接殼；上連接殼的下部螺紋連接有一個下連接殼；上連接殼與下連接殼內設置有過濾芯；下連接殼的下部固定連接有一根抽水管；安裝殼體內設置有一個幼蟲喂料箱；供水管的末端設置在幼蟲喂料箱的左部；幼蟲喂料箱的右部設置有一根出水管。

11、進一步的，所述幼蟲喂料箱的上部固定連接有一個控制導軌；控制導軌內滑動連接有一個密封擋板；安裝殼體的頂端面固定連接有下料筒；幼蟲喂料箱的頂端面開設有進料口；下料筒與進料口的位置對正；控制導軌內滑動連接有密封擋板；幼蟲喂料箱的頂端面設置有定時器；幼蟲喂料箱的頂端面螺栓緊固連接有一個往復電機；定時器與往復電機電性連接；往復電機輸出軸的下部固定連接有一個傳動齒輪；密封擋板的左部固定連接有一根傳動齒條；傳動齒條與傳動齒輪嚙合。

12、有益效果

13、本發明在有蚊蟲出現死亡時，工作人員通過拉動連接架，使連接架帶動導向滑塊進行移動并擠壓固定彈簧，在連接架移動的過程中會帶動第一齒條進行移動，隨后通過一系列的傳動使隔蟲擋板進行閉合，將成蟲箱與喂食箱隔開，方便工作人員對死去的蚊蟲進行清理，在隔蟲擋板閉合后，隨著連接架的繼續移動會帶動清理刷進行移動，隨著清理刷的移動對掉落的死去蚊蟲進行清掃，同時在清理刷移動的過程中會帶動導蟲塊進行移動使其與出料槽脫離，此時被清理刷清掃的蚊蟲尸體會從出料槽漏出掉落到收集盒內對蚊蟲的尸體進行收集，保持飼養環境的清潔與衛生，保證其他蚊子的生存狀態和實驗數據的準確性，有效的提高了蚊蟲繁殖生態飼養裝置的實用性，使用更加方便。

14、通過定時器對往復電機進行定時，在達到飼養時間時往復電機就會啟動，隨后通過一系列的傳動使密封擋板沿控制導軌進行移動，使下料筒內的飼料通過進料口進入幼蟲喂料箱內，使飼料隨水流流入繁殖水箱內對蚊蟲幼蟲進行喂養，有效的減少了工作人員的操作步驟，提高了蚊蟲繁殖生態飼養裝置的便利性。

技術特征：

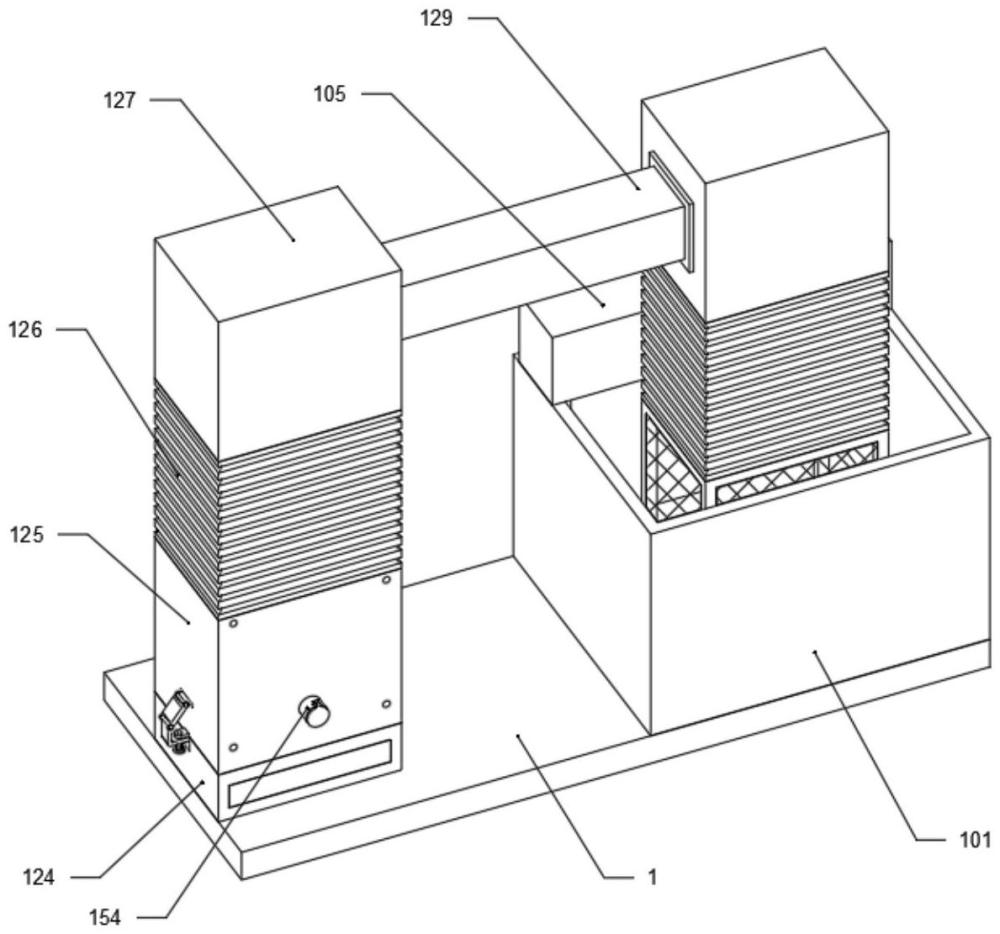

1.一種蚊蟲繁殖生態飼養裝置，包括：固定底板(1)；所述固定底板(1)的頂端面右部固定連接有一個繁殖水箱(101)；所述繁殖水箱(101)內設置有幼蟲網格箱(102)；其特征在于，所述幼蟲網格箱(102)的頂端面固定連接有第一伸縮箱(103)；所述第一伸縮箱(103)的頂端面固定連接有羽化箱(104)；所述羽化箱(104)內設置有第一誘蚊燈(123)；所述固定底板(1)的頂端面左部固定連接有一個固定底座(124)；所述固定底座(124)的頂端面固定連接有一個喂食箱(125)；所述喂食箱(125)的前部居中設置有喂食管(154)；所述喂食箱(125)的頂端面固定連接有一個第二伸縮箱(126)；所述第二伸縮箱(126)的頂端面固定連接有一個成蟲箱(127)；所述成蟲箱(127)內設置有第二誘蚊燈(128)；所述成蟲箱(127)與所述羽化箱(104)之間螺栓緊固連接有中空通道(129)。

2.如權利要求1所述一種蚊蟲繁殖生態飼養裝置，其特征在于：所述喂食箱(125)的后端面居中滑動連接有一個導向滑塊(130)；兩個導向滑塊(130)的底端面均固定連接有一組固定彈簧(155)；固定彈簧(155)的末端固定連接在喂食箱(125)內；導向滑塊(130)的后端面固定連接有一個連接架(131)。

3.如權利要求2所述一種蚊蟲繁殖生態飼養裝置，其特征在于：所述連接架(131)的前端面對稱固定連接有兩根第一齒條(132)；喂食箱(125)的后端面上部對稱轉動連接有兩根控制蝸桿(133)；兩根控制蝸桿(133)的內側均固定連接有一個第一齒輪(134)；兩個第一齒輪(134)分別與兩根第一齒條(132)嚙合。

4.如權利要求3所述一種蚊蟲繁殖生態飼養裝置，其特征在于：兩根所述控制蝸桿(133)的上部均嚙合有一個控制蝸輪(137)；喂食箱(125)的上部對稱轉動連接有兩根傳動轉軸(136)；兩個控制蝸輪(137)分別固定連接在兩根傳動轉軸(136)的后部；兩根傳動轉軸(136)的外部均固定連接有一塊隔蟲擋板(135)。

5.如權利要求2所述一種蚊蟲繁殖生態飼養裝置，其特征在于：所述連接架(131)的前端面對稱固定連接有兩根第二齒條(138)；喂食箱(125)的后端面對稱轉動連接有兩根控制轉軸(139)；兩根控制轉軸(139)的后部均固定連接有一個第二齒輪(140)；兩個第二齒輪(140)分別與兩根第二齒條(138)的位置對正。

6.如權利要求5所述一種蚊蟲繁殖生態飼養裝置，其特征在于：兩根所述控制轉軸(139)的外部均固定連接有一個第一帶輪(141)；喂食箱(125)內對稱轉動連接有兩根雙頭螺桿(142)；兩根雙頭螺桿(142)的后部均固定連接有一個第二帶輪(143)；兩個第二帶輪(143)分別與兩個第一帶輪(141)通過傳動帶連接；兩根雙頭螺桿(142)的外部對稱螺紋連接有兩個移動架(144)；兩個移動架(144)的底端面均固定連接有清理刷(145)。

7.如權利要求6所述一種蚊蟲繁殖生態飼養裝置，其特征在于：兩個所述移動架(144)的頂端面均固定連接有一組控制壓塊(146)；喂食箱(125)內對稱滑動連接有兩塊控制滑板(147)。

8.如權利要求7所述一種蚊蟲繁殖生態飼養裝置，其特征在于：兩塊所述控制滑板(147)的外側均鉸鏈連接有一個輔助連桿(150)；喂食箱(125)的外部對稱固定連接有兩個導向架(148)；兩個導向架(148)的外部滑動連接有一個導蟲塊(152)；兩個導向架(148)的下部均固定連接有一根復位彈簧(149)；兩根復位彈簧(149)的末端均固定連接在導蟲塊(152)的底端面；喂食箱(125)的底端面居中開設有出料槽(151)；出料槽(151)與導蟲塊(152)的位置對正；固定底座(124)內滑動連接有一個收集盒(153)；收集盒(153)與出料槽(151)的位置對正。

9.如權利要求1所述一種蚊蟲繁殖生態飼養裝置，其特征在于：所述繁殖水箱(101)的頂端面后部固定連接有一個安裝殼體(105)；安裝殼體(105)內固定連接有一塊安裝板(110)；安裝板(110)的底端面螺栓緊固連接有一個水泵(111)；水泵(111)的出水口設置有一根供水管(112)；水泵(111)的進水口設置有一根連接管(113)；連接管(113)的底端面設置有上連接殼(114)；上連接殼(114)的下部螺紋連接有一個下連接殼(115)；上連接殼(114)與下連接殼(115)內設置有過濾芯(117)；下連接殼(115)的下部固定連接有一根抽水管(116)；安裝殼體(105)內設置有一個幼蟲喂料箱(107)；供水管(112)的末端設置在幼蟲喂料箱(107)的左部；幼蟲喂料箱(107)的右部設置有一根出水管(109)。

10.如權利要求9所述一種蚊蟲繁殖生態飼養裝置，其特征在于：所述幼蟲喂料箱(107)的上部固定連接有一個控制導軌(120)；控制導軌(120)內滑動連接有一個密封擋板(121)；安裝殼體(105)的頂端面固定連接有下料筒(108)；幼蟲喂料箱(107)的頂端面開設有進料口；下料筒(108)與進料口的位置對正；控制導軌(120)內滑動連接有密封擋板(121)；幼蟲喂料箱(107)的頂端面設置有定時器(106)；幼蟲喂料箱(107)的頂端面螺栓緊固連接有一個往復電機(118)；定時器(106)與往復電機(118)電性連接；往復電機(118)輸出軸的下部固定連接有一個傳動齒輪(119)；密封擋板(121)的左部固定連接有一根傳動齒條(122)；傳動齒條(122)與傳動齒輪(119)嚙合。

技術總結
本發明提供一種蚊蟲繁殖生態飼養裝置，涉及生物檢疫用生物飼養領域，包括：固定底板；所述固定底板的頂端面右部固定連接有一個繁殖水箱；繁殖水箱內設置有幼蟲網格箱；幼蟲網格箱的頂端面固定連接有第一伸縮箱；第一伸縮箱的頂端面固定連接有羽化箱；羽化箱內設置有第一誘蚊燈；固定底板的頂端面左部固定連接有一個固定底座；固定底座的頂端面固定連接有一個喂食箱。拉動連接架并通過一系列的傳動使隔蟲擋板進行閉合，將成蟲箱與喂食箱隔開，在隔蟲擋板閉合后，隨著連接架的繼續移動會帶動清理刷進行移動對掉落的死去蚊蟲進行清掃，解決了成蟲箱內的空間通常較為緊湊狹小，實驗人員不方便對角落中的蚊蟲尸體進行清理的問題。

技術研發人員：于莎莎,王靜,王英,楊學森
受保護的技術使用者：中國人民解放軍陸軍軍醫大學
技術研發日：
技術公布日：2025/4/28
