本技術涉及臍橙儲藏，尤其涉及一種臍橙通風分層儲藏架。

背景技術：

1、臍橙是世界各國競相栽培的柑桔良種。當今，我國各地也栽培很多優質臍橙。臍橙營養豐富，含有人體所必需的各類營養成分。臍橙含有大量維生素c和胡蘿卜素，有助于抑制致癌物質的形成。一般臍橙種植戶們會將采摘后的臍橙放入倉庫或儲存柜中進行儲存，然后打包裝貨至各地進行銷售。

2、現有的臍橙儲藏架，是將臍橙放置在放置槽中后，對臍橙進行分隔放置，但是由于放置槽的大小固定無法調節，在對不同大小的臍橙進行放置時，臍橙可能難以放置，較為不便。

3、因此，現在研發出了一種能夠適應不同大小的臍橙，滿足不同臍橙儲藏需求的臍橙通風分層儲藏架。

技術實現思路

1、為了克服現有的臍橙儲藏架，放置槽的大小固定無法調節，在對不同大小的臍橙進行放置時，臍橙可能難以放置，較為不便的缺點，本實用新型提供一種能夠適應不同大小的臍橙，滿足不同臍橙儲藏需求的臍橙通風分層儲藏架。

2、本實用新型的技術方案為：一種臍橙通風分層儲藏架，包括有放置柜、萬向輪、旋轉門和調節機構，放置柜前后兩部下側均轉動式連接有左右兩個萬向輪，放置柜左部前側轉動式連接有旋轉門，放置柜內設有能夠對不同大小的臍橙進行放置的調節機構。

3、在其中一個實施例中，放置柜上側開有多個通風槽。

4、在其中一個實施例中，旋轉門右部前側設有把手。

5、在其中一個實施例中，調節機構包括有滑塊、放置框、螺桿、豎版和橫板，放置柜左右兩部均滑動式連接有多個滑塊，橫向相鄰的兩個滑塊之間均滑動拆卸式連接有放置框，滑塊前側均通過螺紋連接有螺桿，螺桿均與放置柜接觸，放置框左右兩部和中部均卡接有豎版，放置框前后兩部均卡接有橫板，橫板均與相鄰的豎版卡接配合。

6、在其中一個實施例中，螺桿前側均設有旋鈕。

7、在其中一個實施例中，還包括有開合機構，開合機構包括有旋轉板、連接塊、連接板和支撐板，放置柜左右兩側均轉動式連接有多個旋轉板，旋轉板前側均連接有連接塊，同側的連接塊之間均轉動式連接有連接板，連接板上側均轉動式連接有支撐板，支撐板均與放置柜接觸。

8、有益效果是：1、本實用新型通過滑動調節滑塊的位置，進而調節放置框之間的間距，再將放置框向前拉出，根據臍橙的大小，調節豎版和橫板的數量以及位置，進而調節豎版和橫板之間隔出隔間的大小，達到了能夠適應不同大小的臍橙，滿足不同臍橙儲藏需求的效果。

9、2、本實用新型通過臍橙需要通風時，拉動連接板向上移動，帶動連接塊旋轉，使得旋轉板打開，隨后轉動支撐板，使支撐板放置在放置柜上側，對連接板進行支撐，使旋轉板保持打開，當不需要通風時，轉動支撐板，使支撐板脫離放置柜，使得連接板向下移動，進而使得旋轉板閉合，達到了能夠控制儲藏環境的通風，保持臍橙的新鮮度和品質的效果。

技術特征：

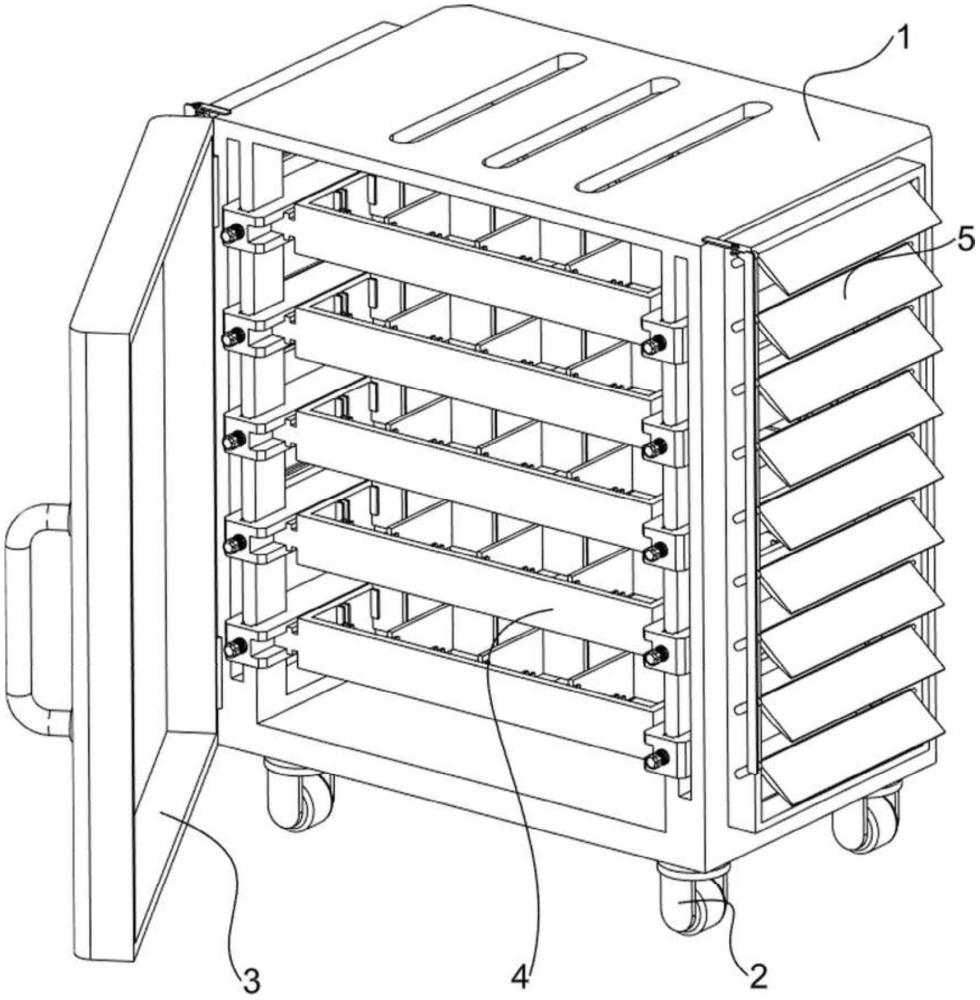

1.一種臍橙通風分層儲藏架，其特征在于：包括有放置柜（1）、萬向輪（2）、旋轉門（3）和調節機構（4），放置柜（1）前后兩部下側均轉動式連接有左右兩個萬向輪（2），放置柜（1）左部前側轉動式連接有旋轉門（3），放置柜（1）內設有能夠對不同大小的臍橙進行放置的調節機構（4）；

2.如權利要求1所述的一種臍橙通風分層儲藏架，其特征在于：放置柜（1）上側開有多個通風槽。

3.如權利要求1所述的一種臍橙通風分層儲藏架，其特征在于：旋轉門（3）右部前側設有把手。

4.如權利要求1所述的一種臍橙通風分層儲藏架，其特征在于：螺桿（43）前側均設有旋鈕。

5.如權利要求1所述的一種臍橙通風分層儲藏架，其特征在于：還包括有開合機構（5），開合機構（5）包括有旋轉板（51）、連接塊（52）、連接板（53）和支撐板（54），放置柜（1）左右兩側均轉動式連接有多個旋轉板（51），旋轉板（51）前側均連接有連接塊（52），同側的連接塊（52）之間均轉動式連接有連接板（53），連接板（53）上側均轉動式連接有支撐板（54），支撐板（54）均與放置柜（1）接觸。

技術總結
本技術涉及臍橙儲藏技術領域，尤其涉及一種臍橙通風分層儲藏架。本技術提供一種能夠適應不同大小的臍橙，滿足不同臍橙儲藏需求的臍橙通風分層儲藏架。一種臍橙通風分層儲藏架，包括有放置柜、萬向輪、旋轉門和調節機構，放置柜前后兩部下側均轉動式連接有左右兩個萬向輪，放置柜左部前側轉動式連接有旋轉門，放置柜內設有能夠對不同大小的臍橙進行放置的調節機構。本技術通過滑動調節滑塊的位置，進而調節放置框之間的間距，再將放置框向前拉出，根據臍橙的大小，調節豎版和橫板的數量以及位置，進而調節豎版和橫板之間隔出隔間的大小，達到了能夠適應不同大小的臍橙，滿足不同臍橙儲藏需求的效果。

技術研發人員：張蓉艷,王小琴,王成泱
受保護的技術使用者：江西吉貢美富硒農業科技有限責任公司
技術研發日：20240730
技術公布日：2025/4/28
