本技術涉及種植滴灌，尤其涉一種便于疏通的果樹種植用水肥一體滴灌裝置。

背景技術：

1、水肥一體化是借助壓力系統，將配兌成好的可溶性固體或液體肥料和水一起，通過管道和滴頭形成滴灌，均勻、定時、定量浸潤作物根系發育生長區域，水肥一體化滴灌頭通常采用架設或插接在地面上進行鋪設，滴灌頭在使用一段時間后，水肥一體化滴灌頭的內壁以及出液孔，長時間使用會因泥、塵和水垢，導致滴灌頭堵塞，影響施肥效果。

2、因此，需設計一種便于疏通的果樹種植用水肥一體滴灌裝置。

技術實現思路

1、為了克服不便于疏通的缺點，本實用新型提供一種便于疏通的果樹種植用水肥一體滴灌裝置。

2、一種便于疏通的果樹種植用水肥一體滴灌裝置，包括有進水管、水泵、過濾器、混料桶、固定塊、伺服電機、攪拌桿、滴灌頭、連接筒和疏通機構，進水管設置有兩個，并且兩根進水管呈左右對稱設計，混料桶設于兩根進水管相靠近一端，伺服電機通過固定塊設于混料桶上，攪拌桿設于伺服電機輸出端，水泵設于左側的進水管上，滴灌頭設于右側的進水管上，滴灌頭上部外側均勻地開設有出液孔，連接筒設于滴灌頭內上部，連接筒與滴灌頭之間留有供水流通的空間，疏通機構設于進水管上；疏通機構包括有疏通塊、第一復位彈簧、連接桿、第二復位彈簧、固定桿和刮板，疏通塊通過第一復位彈簧滑動設于連接筒上，疏通塊均與出液孔的位置相適配并滑動配合，連接桿滑動設于連接筒內上部，連接桿底部呈倒錐形設計，固定桿設于連接桿底部，固定桿滑動貫穿于連接筒底部，第二復位彈簧套設于固定桿上，第二復位彈簧的兩端設于連接桿與連接筒之間，刮板設于固定桿底部，連接桿向下將擠壓疏通塊，連接筒的底部連接有刮板，刮板的側邊連接有固定桿。

3、此外，特別優選的是，還包括有過濾器，過濾器設于左側的進水管上。

4、此外，特別優選的是，混料桶采用透明材質設計。

5、此外，特別優選的是，疏通塊表面套有海綿套。

6、此外，特別優選的是，連接桿為不銹鋼材質設計。

7、此外，特別優選的是，刮板位于連接筒與滴灌頭之間。

8、本實用新型通過將連接桿向下推動，使得連接桿將疏通塊推出至出液孔，后松開連接桿，疏通塊將在第一復位彈簧復位的作用下縮回連接筒內，如此進行往復地推動連接桿后松開，疏通塊能往復地對出液孔內的泥垢或水垢進行清理，以免出液孔發生堵塞。

技術特征：

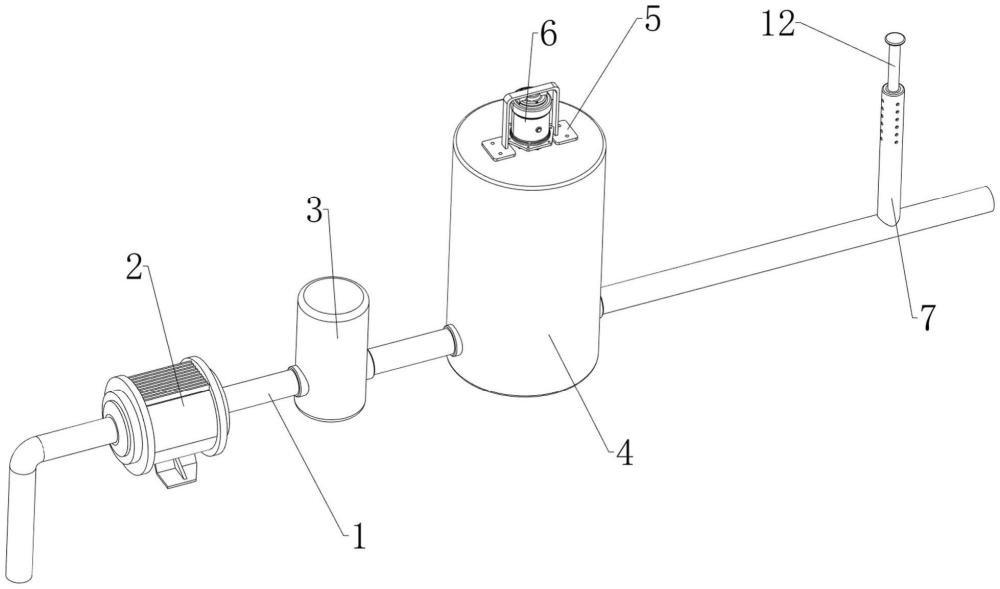

1.一種便于疏通的果樹種植用水肥一體滴灌裝置，包括有進水管（1）、水泵（2）、過濾器（3）、混料桶（4）、固定塊（5）、伺服電機（6）、攪拌桿（61）、滴灌頭（7）、連接筒（9）和疏通機構，所述進水管（1）設置有兩個，并且兩根所述進水管（1）呈左右對稱設計，所述混料桶（4）設于兩根所述進水管（1）相靠近一端，所述伺服電機（6）通過所述固定塊（5）設于所述混料桶（4）上，所述攪拌桿（61）設于所述伺服電機（6）輸出端，所述水泵（2）設于左側的所述進水管（1）上，所述滴灌頭（7）設于右側的所述進水管（1）上，所述滴灌頭（7）上部外側均勻地開設有出液孔（8），所述連接筒（9）設于所述滴灌頭（7）內上部，所述連接筒（9）與所述滴灌頭（7）之間留有供水流通的空間，疏通機構設于所述進水管（1）上；

2.如權利要求1所述的一種便于疏通的果樹種植用水肥一體滴灌裝置，其特征在于：還包括有過濾器（3），所述過濾器（3）設于左側的所述進水管（1）上。

3.如權利要求1所述的一種便于疏通的果樹種植用水肥一體滴灌裝置，其特征在于：所述混料桶（4）采用透明材質設計。

4.如權利要求1所述的一種便于疏通的果樹種植用水肥一體滴灌裝置，其特征在于：所述疏通塊（10）表面套有海綿套。

5.如權利要求1所述的一種便于疏通的果樹種植用水肥一體滴灌裝置，其特征在于：所述連接桿（12）為不銹鋼材質設計。

6.如權利要求1所述的一種便于疏通的果樹種植用水肥一體滴灌裝置，其特征在于：所述刮板（15）位于所述連接筒（9）與所述滴灌頭（7）之間。

技術總結
本技術涉及種植滴灌技術領域，尤其涉一種便于疏通的果樹種植用水肥一體滴灌裝置。本技術提供一種便于疏通的果樹種植用水肥一體滴灌裝置，包括有進水管、水泵、過濾器、混料桶、伺服電機、攪拌桿、滴灌頭、連接筒和疏通機構，混料桶設于兩根進水管相靠近一端，伺服電機設于混料桶上，攪拌桿設于伺服電機輸出端，水泵設于左側的進水管上，滴灌頭設于右側的進水管上，滴灌頭上均勻地開設有出液孔，連接筒設于滴灌頭內上部，疏通機構設于進水管上。將連接桿向下推動，從而將疏通塊推出至出液孔，后松開連接桿，疏通塊將在第一復位彈簧復位的作用下縮回連接筒內，如此進行往復地推動連接桿后松開，疏通塊能往復地對出液孔內的泥垢進行清理。

技術研發人員：柴仲平,沈幸,王雪梅,何展一,嚴琳森,楊樂樂,李杰
受保護的技術使用者：新疆農業大學
技術研發日：20240729
技術公布日：2025/4/28
