本技術涉及白蓮藕種植，特別涉及一種白蓮藕育種多功能種植培養箱。

背景技術：

1、在蓮藕、荷花等水生蔬菜花卉育種、種苗繁育、品種鑒定、dus測試試驗、品種提純復壯及微型種藕生產等過程中，需要對蓮藕、荷花等進行盆栽，一般采用底部無孔的花盆或水缸做盆栽容器。在育種、鑒定和提純復壯等過程中，通常需要對盆栽植株的眾多性狀進行分析比較。

2、公告號cn?208029600?u的實用新型專利中提出一種蓮藕盆栽裝置，涉及水生蔬菜、花卉栽培及育種領域，具體說涉及一種蓮屬植物盆栽試驗、生產裝置。其特征在于包括水槽和栽培桶；所述栽培桶排列在水槽內，栽培桶上部桶壁上的通水孔可使栽培桶內外水位保持一致，通過調節水槽內水位即可使所有栽培桶內水位隨之變化。使用該盆栽裝置進行蓮藕、荷花盆栽試驗管理方便，省力省工，試驗水肥管理一致，結果可靠性高。本實用新型主要用于蓮藕、荷花等水生蔬菜花卉育種、種苗繁育、品種鑒定、dus測試試驗、品種提純復壯及微型種藕生產等。

3、上述案例在實際使用過程中，在進行蓮藕盆栽管理時，其每個盆栽放置栽培桶內部后缺乏穩定性，在水位內部注水后容易漂浮，導致盆栽容易傾倒，因此，本實用新型提供了一種白蓮藕育種多功能種植培養箱來滿足需求。

技術實現思路

1、本實用新型要解決的技術問題是提供一種白蓮藕育種多功能種植培養箱通過設計的限位機構，特別是限位片和限位槽的配合，可以確保培養罐在種植孔中的穩定性。這不僅有利于白蓮藕的生長，還避免了在加水或移動培養箱時培養罐的漂浮或傾斜，確保了種植環境的穩定性，限位槽底部的導向槽設計，使得培養罐的插入和取出更加順暢。導向槽的傾斜設置可以幫助用戶輕松將培養罐放入種植孔中，并準確地對準限位槽，提高了操作的便捷性，通過以上的設置可以解決在進行蓮藕盆栽管理時，其每個盆栽放置栽培桶內部后缺乏穩定性，在水位內部注水后容易漂浮，導致盆栽容易傾倒的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：

3、一種白蓮藕育種多功能種植培養箱，包括種植培養箱主體，所述種植培養箱主體的內部設置有種植板，所述種植板的內部開設有種植孔，所述種植孔的內部設置有培養罐，所述培養罐用于種植培育白蓮藕；

4、限位機構，所述限位機構用于固定培養罐，所述限位機構與種植孔相連接。

5、可選地，所述限位機構包括固定連接在種植孔內部上的限位片，所述培養罐的外部開設有限位槽，所述限位片與限位槽相適配。

6、可選地，所述限位槽的底部開設有導向槽，所述導向槽為傾斜設置。

7、可選地，所述限位片包括固定連接在種植孔內壁上的折彎部，所述折彎部的端部設置有限位部，所述限位部為弧形。

8、可選地，所述固定培養罐頂端的外部開設有四個一號流通孔，所述固定培養罐底端的外部開設有四個二號流通孔，所述固定培養罐的底部開設有育苗孔。

9、可選地，所述種植培養箱主體的一端固定連接有排水管。

10、可選地，所述種植培養箱主體的內部固定連接有限位塊，所述種植板放置在限位塊的頂部。

11、本實用新型與現有技術相比，至少具有如下有益效果：

12、上述方案中，通過設計的限位機構，特別是限位片和限位槽的配合，可以確保培養罐在種植孔中的穩定性。這不僅有利于白蓮藕的生長，還避免了在加水或移動培養箱時培養罐的漂浮或傾斜，確保了種植環境的穩定性，限位槽底部的導向槽設計，使得培養罐的插入和取出更加順暢。導向槽的傾斜設置可以幫助用戶輕松將培養罐放入種植孔中，并準確地對準限位槽，提高了操作的便捷性。

13、通過設置一號流通孔和二號流通孔，以及底部的育苗孔，保證了種植環境的通風性，有利于白蓮藕的呼吸作用和根系生長。同時，種植培養箱主體上的排水管設計，可以方便地排出多余的水分，避免了積水對蓮藕生長的不利影響，種植培養箱主體內部設置的限位塊，為種植板提供了穩定的支撐，避免了種植板在水位變化或外力作用下的晃動，確保了種植環境的穩定性。

技術特征：

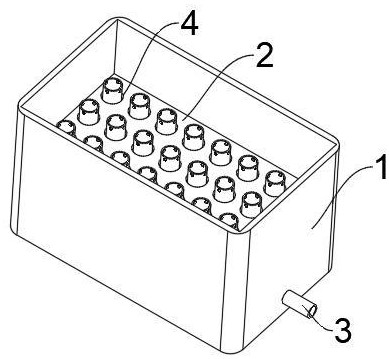

1.一種白蓮藕育種多功能種植培養箱，包括種植培養箱主體（1），其特征在于，所述種植培養箱主體（1）的內部設置有種植板（2），所述種植板（2）的內部開設有種植孔（4），所述種植孔（4）的內部設置有培養罐（5），所述培養罐（5）用于種植培育白蓮藕；

2.根據權利要求1所述的白蓮藕育種多功能種植培養箱，其特征在于，所述限位機構包括固定連接在種植孔（4）內部上的限位片（6），所述培養罐（5）的外部開設有限位槽（503），所述限位片（6）與限位槽（503）相適配。

3.根據權利要求2所述的白蓮藕育種多功能種植培養箱，其特征在于，所述限位槽（503）的底部開設有導向槽（504），所述導向槽（504）為傾斜設置。

4.根據權利要求2所述的白蓮藕育種多功能種植培養箱，其特征在于，所述限位片（6）包括固定連接在種植孔（4）內壁上的折彎部（602），所述折彎部（602）的端部設置有限位部（601），所述限位部（601）為弧形。

5.根據權利要求1所述的白蓮藕育種多功能種植培養箱，其特征在于，所述固定培養罐（5）頂端的外部開設有四個一號流通孔（501），所述固定培養罐（5）底端的外部開設有四個二號流通孔（502），所述固定培養罐（5）的底部開設有育苗孔（505）。

6.根據權利要求1所述的白蓮藕育種多功能種植培養箱，其特征在于，所述種植培養箱主體（1）的一端固定連接有排水管（3）。

7.根據權利要求1所述的白蓮藕育種多功能種植培養箱，其特征在于，所述種植培養箱主體（1）的內部固定連接有限位塊，所述種植板（2）放置在限位塊的頂部。

技術總結
本技術提供一種白蓮藕育種多功能種植培養箱，屬于白蓮藕種植技術領域。包括種植培養箱主體，所述種植培養箱主體的內部設置有種植板，所述種植板的內部開設有種植孔，所述種植孔的內部設置有培養罐，所述培養罐用于種植培育白蓮藕。本技術通過設計的限位機構，特別是限位片和限位槽的配合，可以確保培養罐在種植孔中的穩定性。這不僅有利于白蓮藕的生長，還避免了在加水或移動培養箱時培養罐的漂浮或傾斜，確保了種植環境的穩定性，限位槽底部的導向槽設計，使得培養罐的插入和取出更加順暢。導向槽的傾斜設置可以幫助用戶輕松將培養罐放入種植孔中，并準確地對準限位槽，提高了操作的便捷性。

技術研發人員：閆玉銀,張月芹,賀秋生,周水堂,吳玉林,閆海平,閆海清,閆子明,殷路,吝宏
受保護的技術使用者：河北薪火相傳農業科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
