本發明涉及中藥材種子翻曬，特別是涉及一種用于刺五加繁育的改進型種子翻鋪機。

背景技術：

1、在東北地區中藥材種植面積約10％，優勢藥材品種多，刺五加主要分布區在中國東北，其中小興安嶺及長白山北部蘊藏量尤為豐富。刺五加可以用作中成藥劑，也可制作保健食品等方面。此外，刺五加的葉和果可食用也可藥用，其果營養非常豐富，其含有人體必需氨基酸和fe等多種微量元素。隨著人們對其認識的提高，促進刺五加產業的良性發展，也能有效保護刺五加野生自然資源，緩解目前刺五加需求緊張的局面。

2、刺五加分為人工栽培和野生，采收后大多是用人工翻曬，其工作效率低，勞動強度大，成本高，刺五加翻曬量無法滿足市場需求。據研究表明，刺五加種植期在4月末，秋播在土層封凍前完成。采摘收獲在9月，采收后首先除去雜質，將果實放入冷水中浸泡去果皮和果肉，再用清水漂洗取沉底的飽滿種子，為翻曬晾干增加了工作量。野生刺五加生于林緣或灌木叢中，較陰涼、濕度大的空氣環境生長；其分布范圍較廣，可對野生刺五加集中之地保護性栽培和管理。

3、在人工種植和野生繁殖刺五加增多的情況下，采摘收獲后藥農無法在晾曬期內及時翻曬噴灑繁育?，F有的翻灑裝置雖然能起到翻置的作用，但對種子噴灑藥劑還是人工為主，其噴灑動態不均衡，易出現種子漏掉噴灑的現象，由于人工翻置噴灑的不受控不精準等因素影響，導致種子有腐爛，種子改變大小等問題，刺五加種子翻曬效率低下。

4、為此，提出一種用于刺五加繁育的改進型種子翻鋪機。

技術實現思路

1、本發明的目的是提供一種用于刺五加繁育的改進型種子翻鋪機，旨在解決或改善上述技術問題中的至少之一。

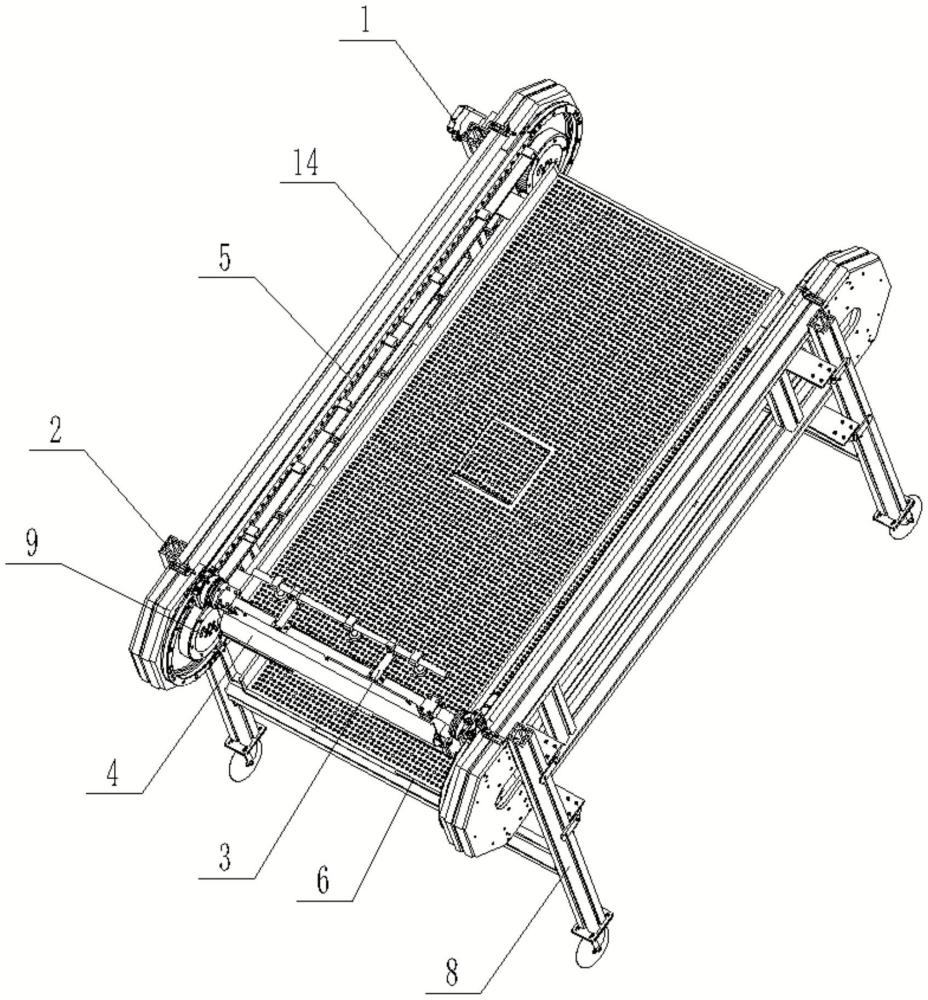

2、為實現上述目的，本發明提供了如下方案：本發明提供一種用于刺五加繁育的改進型種子翻鋪機，包括：

3、行走框架，所述行走框架的頂部安裝有篩網組件；

4、線性滑道機構，所述線性滑道機構包括兩個滑道支架，兩所述滑道支架并排安裝在所述行走框架的頂面兩側，兩所述滑道支架相對的側壁上均安裝有滑道本體，其中一個所述滑道支架上安裝有輸送帶組件和驅動組件，所述輸送帶組件與所述驅動組件傳動連接；

5、噴灑機構，所述噴灑機構包括絞龍組件和噴灑組件；所述絞龍組件的兩側通過電磁離合器分別安裝有行走定位安裝座，所述行走定位安裝座固定安裝在所述輸送帶組件上，并且兩所述行走定位安裝座與兩所述滑道本體滑動連接；所述噴灑組件安裝在所述絞龍組件的一側；

6、翻鋪推板，所述翻鋪推板安裝在所述絞龍組件遠離所述噴灑組件的一側；

7、其中，所述翻鋪推板、所述噴灑組件和所述絞龍組件均位于所述篩網組件的上方。

8、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，還包括限位機構，所述限位機構包括位于同一平面上的電磁限位器、電磁限位元件和電磁感應單元；

9、所述電磁限位器和所述電磁限位元件均設有若干組，若干組所述電磁限位器對稱安裝在兩所述滑道支架的頂面上，若干組所述電磁限位元件對稱安裝在兩所述滑道支架的側壁上；所述電磁感應單元安裝在行走定位安裝座上。

10、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，所述驅動組件包括電機支座、減速器、電機軸承座、電機軸和變速電機；

11、所述電機軸承座和所述電機支座均固定安裝在其中一個所述滑道支架的側壁上，所述變速電機安裝在所述電機支座上，所述變速電機的輸出軸與所述減速器的輸入軸傳動連接，所述減速器的輸出軸與所述電機軸軸接，所述電機軸安裝在所述電機軸承座上，并且所述電機軸與所述輸送帶組件傳動連接。

12、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，所述輸送帶組件包括若干皮帶支撐板和兩個主傳動齒輪，兩所述主傳動齒輪轉動連接在其中一個所述滑道支架的側壁兩端，兩所述主傳動齒輪外套設有皮帶本體，兩所述主傳動齒輪通過所述皮帶本體傳動連接，其中一個所述主傳動齒輪與所述電機軸固定連接；

13、若干所述皮帶支撐板安裝在所述滑道支架的側壁上，并且所述皮帶支撐板位于所述皮帶本體的下方，所述行走定位安裝座固定安裝在所述皮帶本體上。

14、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，所述絞龍組件包括絞龍減速電機、旋轉絞龍、絞龍連接架和兩個絞龍支板；兩所述行走定位安裝座分別通過所述電磁離合器安裝在所述絞龍連接架的兩端；所述絞龍連接架的兩側分別安裝有定位塊，兩所述絞龍支板分別通過定位塊固定安裝在所述絞龍連接架的兩側；所述絞龍支板底部安裝有定位軸承，所述旋轉絞龍的兩端分別安裝在兩所述定位軸承上；

15、其中一個所述絞龍連接架上安裝有鉸接座，所述鉸接座上安裝有變速齒輪箱，所述絞龍減速電機的輸出軸與所述變速齒輪箱的輸入軸軸接，所述變速齒輪箱的輸出軸與所述旋轉絞龍軸接；所述絞龍連接架的兩側均安裝有墊板和平鍵，所述電磁離合器通過所述墊板和所述平鍵與所述絞龍連接架連接；所述噴灑組件和所述翻鋪推板均安裝在所述絞龍連接架上，并且所述翻鋪推板與所述噴灑組件位于所述絞龍連接架的兩側。

16、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，所述噴灑組件包括固定安裝在所述絞龍連接架上的噴管連接架，所述噴管連接架位于所述絞龍連接架的側壁中段，所述噴管連接架上安裝有噴管，所述噴管上安裝有電磁閥和若干噴頭，所述噴管一端連接供藥設備，所述翻鋪推板安裝在所述絞龍連接架遠離所述噴管連接架的一側。

17、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，所述行走框架包括四組行走組合，所述行走組合包括行走支架和安裝在所述行走支架底部的萬向輪，相鄰兩組所述行走支架之間橫向安裝有橫梁，所述橫梁靠近所述萬向輪設置，所述橫梁與所述行走支架之間安裝有連接架，所述行走支架上安裝有連接支撐架；

18、所述篩網組件安裝在四個所述行走支架的頂部，所述滑道支架安裝在所述行走支架的頂部，并且位于所述篩網組件的兩側。

19、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，所述篩網組件包括安裝在四個所述行走支架頂部的透氣篩網，所述透氣篩網的中心處可拆卸連接有料斗插板，所述橫梁上安裝有下料斗，所述下料斗位于所述料斗插板的正下方。

20、根據本發明提供的一種用于刺五加繁育的改進型種子翻鋪機，所述橫梁上安裝有置物架，所述下料斗安裝在所述置物架上。

21、本發明公開了以下技術效果：

22、本發明中篩網組件用于鋪放待晾曬的刺五加種子，篩網組件的透氣性能夠在晾曬的過程中，保持種子的底部通風和漏藥劑水，從而能夠加快種子干燥的速度，提高晾曬的效果；

23、本發明通過驅動組件帶動輸送帶組件轉動，從而帶動行走定位安裝座沿滑道本體前后滑動，進而帶動絞龍組件、翻鋪推板和噴灑組件移動，通過絞龍組件對篩網組件表面的刺五加種子進行大面積整體翻置，通過噴灑組件對刺五加種子噴灑藥劑，通過翻鋪推板將種子推平，在移動的過程中，實現刺五加種子大量的翻置、噴灑和鋪平操作，使種子得到充分有效的藥劑吸收，解決了翻鋪方法和人工翻置噴灑的問題，既降低了成本，利于對環境的保護；

24、本發明通過組合式結構能夠起到為種子大面積整體翻置、噴灑、鋪平的一體化的新型作業形式，有效提升了刺五加種子的翻曬效率；翻鋪機使用方便、安全可靠，解決了種子類中草藥采用傳統的自然風干，人工翻曬噴灑鋪平使得種子類中草藥干燥周期長，損傷質量高，效率低的問題，縮短了種子類中草藥干燥的時間，提高了干燥質量和效率。
