本申請涉及清水魚養殖領域，尤其涉及雨水協同自清潔的魚養殖裝置。

背景技術：

1、中國發明專利cn2024114959309公開了一種提升草魚品質的養殖裝置及方法，在該養殖裝置中，通過物理過濾、毛刷過濾盒生物過濾等多重過濾機制，去除水體中的大顆粒懸浮物、污物和雜質，從而實現升華過濾、穩定水質，創造健康的養殖環境。

2、然而，上述養殖裝置在應用時存在如下問題：1、目前，該養殖裝置是放置在戶外露天使用的，養殖裝置側壁和底部容易積聚灰塵，單靠過濾很難實現養殖裝置內部的清潔。2、該養殖裝置需要外接水泵等需要外接電源的設備，使用時容易受到環境的限制，且不符合綠色養殖的要求。為此，針對研發一款同時適合養殖車間和戶外使用的魚養殖裝置，是技術人員亟待解決的問題。

技術實現思路

1、本發明提供了雨水協同自清潔的魚養殖裝置，該魚養殖裝置可利用戶外雨天雨水循環傳送至養殖池內，用于沖刷養殖池內部，從而實現養殖池內部自潔的功能。

2、本發明的目的是通過以下技術方案來實現的：

3、雨水協同自清潔的魚養殖裝置，包括養殖池、循環清潔機構和雨水自感啟閉機構；

4、所述循環清潔機構包括與養殖池側端連通的通水管；雨水自感啟閉機構包括受壓筒、通水柱、堵水組件、水壓驅動組件、彈力彈簧、卡位球以及容納塊；所述通水柱的側端設有適配卡位球置入的通槽，容納塊設有與卡位球運動路徑適配的容納槽，所述容納塊固定在受壓筒上；受壓筒下端設有滑動套環，所述滑動套環滑動套設在通水柱上，滑動套環內側端設有環形槽，所述彈力彈簧的一端和環形槽上端固定，另一端和通水柱側端固定；受壓筒滑動安裝于通水管的內側端。

5、其中，雨水自感啟閉機構可將具備一定水壓的雨水收集后，通過通水管再次循環輸送至養殖池的內部，實現對養殖池內進行沖刷的目的，避免養殖池戶外使用時，塵土積聚在養殖池的底部和側壁，從而影響魚的養殖環境整潔。

6、作為優選，水壓驅動組件包括復位彈簧、中空的插柱、驅動頂針和上受壓板；所述中空的插柱滑動安裝于通水柱的上端，所述上受壓板固定于插柱的上端，所述上受壓板設有通水孔；驅動頂針固定于上受壓板上；所述復位彈簧的一端和通水柱上端固定，另一端和上受壓板固定；所述插柱的側端設有適配卡位球嵌入的卡位槽。

7、其中，水壓驅動組件的優點在于，在受到較大水壓情況下才進行工作，滿足了通水管內部的水壓需求，從而對養殖池內進行沖刷。

8、作為優選，堵水組件包括堵水柱、定位彈簧、定位環和連接塊；所述通水柱的內側端設有斜向定位環，相應地，所述堵水柱設有與斜向定位環契合的抵緊斜面；連接塊固定于通水柱的內側端，連接塊上設有落水孔；所述定位環固定于連接塊上端，所述堵水柱下端設有定位柱，定位柱滑動穿設于定位環的中空內部；所述定位彈簧的一端和堵水柱固定，另一端和連接塊固定，定位彈簧套設于定位環外部。

9、其中，堵水組件的作用為蓄水的功能，從而可增大通水管內的水壓。

10、作為優選，所述堵水柱的側端設有環形凹槽，環形凹槽內配設有密封橡膠圈。

11、作為優選，滑動套環內側端設有限位凸肋，對應地，所述通水柱側端設有與限位凸肋適配的限位槽。

12、作為優選，所述通水柱的側端連接有密封板，密封板和通水管內側端固定。

13、作為優選，循環清潔機構包括環形沖壁管，所述環形沖壁管固定安裝于養殖池的內側端，所述養殖池和通水管連通。

14、作為優選，所述養殖池連接有泄水管，所述泄水管和通水管連通。

15、作為優選，所述通水管的上端開口處設有隔離擋罩。

16、與現有技術相比，本申請的技術方案所具備的優點或有益效果包括：

17、1、在本申請中，通過設計循環清潔機構和雨水自感啟閉機構，循環利用雨水沖刷去除池壁污垢，從而減少人工維護。

18、2、該魚養殖裝置無需外接電源，完全依靠雨水水壓驅動，降低運營成本。且符合綠色環保的使用要求，適用于庭院門前安裝使用，不受到場地環境的限制。

19、3、通過堵水組件與水壓驅動聯鎖設計，確保僅在水壓充足時啟動，從而可代替水泵工作，對養殖池內的沖刷力更強。

技術特征：

1.雨水協同自清潔的魚養殖裝置，包括養殖池（20），其特征在于，還包括循環清潔機構和雨水自感啟閉機構；

2.根據權利要求1所述的雨水協同自清潔的魚養殖裝置，其特征在于，水壓驅動組件包括復位彈簧（3）、中空的插柱（6）、驅動頂針（4）和上受壓板（2）；

3.根據權利要求1所述的雨水協同自清潔的魚養殖裝置，其特征在于，堵水組件包括堵水柱（11）、定位彈簧（15）、定位環（14）和連接塊（16）；

4.根據權利要求3所述的雨水協同自清潔的魚養殖裝置，其特征在于，所述堵水柱（11）的側端設有環形凹槽，環形凹槽內配設有密封橡膠圈（10）。

5.根據權利要求1所述的雨水協同自清潔的魚養殖裝置，其特征在于，滑動套環內側端設有限位凸肋（9），對應地，所述通水柱（12）側端設有與限位凸肋（9）適配的限位槽。

6.根據權利要求1所述的雨水協同自清潔的魚養殖裝置，其特征在于，所述通水柱（12）的側端連接有密封板（26），密封板（26）和通水管（22）內側端固定。

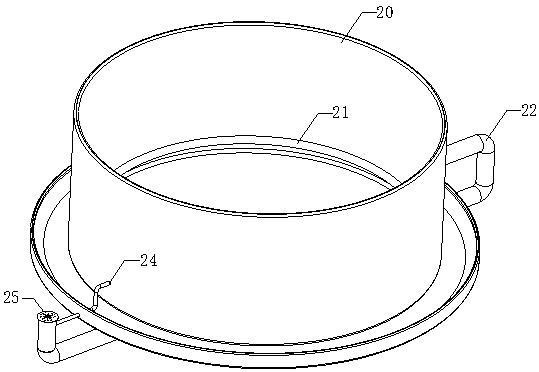

7.根據權利要求1所述的雨水協同自清潔的魚養殖裝置，其特征在于，循環清潔機構包括環形沖壁管（21），所述環形沖壁管（21）固定安裝于養殖池（20）的內側端，所述養殖池（20）和通水管（22）連通。

8.根據權利要求1所述的雨水協同自清潔的魚養殖裝置，其特征在于，所述養殖池（20）連接有泄水管（24），所述泄水管（24）和通水管（22）連通。

9.根據權利要求1所述的雨水協同自清潔的魚養殖裝置，其特征在于，所述通水管（22）的上端開口處設有隔離擋罩（25）。

技術總結
本申請公開了雨水協同自清潔的魚養殖裝置，具體涉及清水魚養殖領域，包括養殖池、循環清潔機構和雨水自感啟閉機構；循環清潔機構包括與養殖池側端連通的通水管；雨水自感啟閉機構包括受壓筒、通水柱、堵水組件、水壓驅動組件、彈力彈簧、卡位球以及容納塊；通水柱的側端設有適配卡位球置入的通槽，容納塊設有與卡位球運動路徑適配的容納槽，容納塊固定在受壓筒上；受壓筒下端設有滑動套環，滑動套環滑動套設在通水柱上，滑動套環內側端設有環形槽，彈力彈簧的一端和環形槽固定，另一端和通水柱固定；受壓筒滑動安裝于通水管的內側端。該魚養殖裝置可利用戶外雨天雨水循環傳送至養殖池內，用于沖刷養殖池內部，從而實現養殖池內部自潔的功能。
