本發明屬于照明裝置，具體涉及一種基于有機電致發光材料的高功率照明裝置。

背景技術：

1、有機電致發光材料是指能夠在電流激發下發光的有機化合物,通過電流激發材料內部電子，使得電子與正電荷（空穴）結合，并釋放能量用以發光，基于有機電致發光材料的高功率照明裝置利用這些材料產生明亮、高效的光源，通常具有較低的能耗、柔性設計以及可調的色溫特性，適用于室內照明、建筑照明以及汽車燈光等多種應用場景；

2、現有技術公開號為cn?102460008?a公開了一種照明設備，包括：至少一個光發射器件?；內部電源；用于將照明設備電連接至外部電源的電接口；用于將照明設備熱連接至外部散熱器的熱接口?；以及用于當照明設備與外部電源?和外部散熱器中至少之一斷開連接時在第一模式中操作照明設備并且當照明設備連接至外部電源和外部散熱器時在第二模式中操作照明設備的電路系統，在第一模式中由內部電源對至少一個光發射器件供電，在第二模式中由外部電源對至少一個光發射器件供電，并且其中相對于在第二模式中的第二最大亮度而言，在第一模式中的第一最大亮度是受限的；

3、該現有技術中光發射器件安裝在塑料外殼內，由于光發射器件的光照范圍不可調節，降低了其使用靈活性。

技術實現思路

1、本發明提供一種基于有機電致發光材料的高功率照明裝置，用以解決上述提出的至少一項技術問題。

2、為解決上述技術問題，本發明公開了一種基于有機電致發光材料的高功率照明裝置，包括收納殼體和照明主體，照明主體上下滑動連接在收納殼體內，照明主體包括方型安裝柱，方型安裝柱上鉸鏈連接有若干照明板安裝架，照明板安裝架上安裝有有機電致發光材料照明板，照明板安裝架用于調節有機電致發光材料照明板的空間位置，方型安裝柱內設有供電電源，有機電致發光材料照明板與供電電源電連接。

3、優選的，照明板安裝架包括鉸鏈底板，鉸鏈底板鉸鏈連接在方型安裝柱上，鉸鏈底板上鉸鏈連接有兩對稱布置的l型推桿，鉸鏈底板上設有動力組件和絲杠安裝條，絲杠安裝條內轉動連接有調節絲杠，調節絲杠上螺紋連接有調節螺母，調節螺母滑動連接在絲杠安裝條內，調節螺母上鉸鏈連接有照明板安裝框，有機電致發光材料照明板安裝在照明板安裝框內。

4、優選的，動力組件包括驅動電機，驅動電機固定連接在鉸鏈底板上，驅動電機輸出端固定連接有帶輪一和帶輪二，兩調節絲杠上分別固定連接有帶輪三和帶輪四，帶輪一和帶輪三通過傳動帶一連接，帶輪二和帶輪四通過傳動帶二連接。

5、優選的，方型安裝柱上轉動連接有若干組繞線輪，若干組繞線輪分別與若干照明板安裝架對應，繞線輪上纏繞有繞線，繞線遠離繞線輪的一端與鉸鏈底板自由端連接。

6、優選的，收納殼體包括收納主體和提升蓋，提升蓋上固定連接有環形密封圈和四個提升柱，提升柱上下滑動連接在收納主體內，照明主體頂部固定連接有連接耳，提升蓋上安裝有連接組件；

7、連接組件包括兩交叉鉸鏈連接在提升蓋上的掛鉤，掛鉤遠離連接耳的一端滑動連接在弧形件內，且兩掛鉤之間通過彈性件連接，弧形件上貫穿有拉緊繩，拉緊繩兩端分別與掛鉤連接。

8、優選的，還包括電動提升齒輪，電動提升齒輪轉動連接在收納主體內，提升柱上固定連接有齒條一，電動提升齒輪與齒條一相互嚙合，提升柱底部固定連接有緩沖彈性件。

9、優選的，提升柱上還固定連接有齒條二，收納主體內轉動連接有纏繞齒輪，纏繞齒輪包括嚙合端和繞線端，嚙合端用于與齒條二相互嚙合，繞線端纏繞有控制繞線，控制繞線遠離繞線端的一端與插塊固定連接，插塊上固定連接有連接彈性件，照明主體上的方臺上設有插槽，插塊用于與插槽相互配合。

10、優選的，還包括自清潔組件，自清潔組件設置在收納殼體內，自清潔組件包括放置底盤，放置底盤上固定連接有轉軸一，轉軸一上固定連接有嚙合面輪一，轉軸一上套設有輔助彈性件一，收納殼體內固定連接有驅動電機，驅動電機輸出端固定連接有驅動齒輪，收納殼體內轉動連接有嚙合面輪二，驅動齒輪與嚙合面輪二側面相互嚙合，嚙合面輪一用于與嚙合面輪二相互嚙合；

11、放置底盤內上下滑動連接有感應磁鐵，感應磁鐵上固定連接有拉線，放置底盤內左右滑動連接有隔板活塞，隔板活塞上固定連接有輔助彈性件二，收納殼體內放置底盤下方轉動連接有電動抵桿，照明主體底部設有感應磁臺，感應磁臺上設有若干凸塊，凸塊用于與放置底盤相互配合；

12、放置底盤上設有壓力傳感器，壓力傳感器與收納殼體內的自清潔執行機構電連接。

13、優選的，自清潔執行機構包括微型電動絲杠，微型電動絲杠上螺紋連接有微型螺母，兩微型螺母之間連接有u型安裝板，u型安裝板上轉動連接有電動清潔輥。

14、優選的，還包括清潔帶輪一和清潔帶輪二，清潔帶輪一和清潔帶輪二與嚙合面輪二同軸轉動連接在收納殼體內，收納殼體內還轉動連接兩對稱布置的負壓風扇，兩負壓風扇上分別固定連接有清潔帶輪三和清潔帶輪四，清潔帶輪一和清潔帶輪三通過清潔傳動帶一連接，清潔帶輪二和清潔帶輪四通過清潔傳動帶二連接；

15、收納殼體內負壓風扇上方滑動連接有除塵網，負壓風扇通過連通腔與收納殼體內腔相通。

16、與現有技術對比，本發明具備以下有益效果：

17、（1）本發明在照明過程中可根據實際需求光照范圍調節照明板安裝架的角度，從而調節每個有機電致發光材料照明板的空間位置，由此靈活調節高功率照明裝置的光照范圍；

18、（2）本發明自清潔組件可以實現對照明主體的自動清潔，并對清潔后的灰塵和雜質進行自己清理和收集；

19、（3）通過照明板安裝架整體轉動初步調節有機電致發光材料照明板的空間位置，以滿足實際照明和照明范圍調節的需求，再通過照明板安裝框翻轉實現有機電致發光材料照明板的翻轉，進一步精細調節照明范圍。

技術特征：

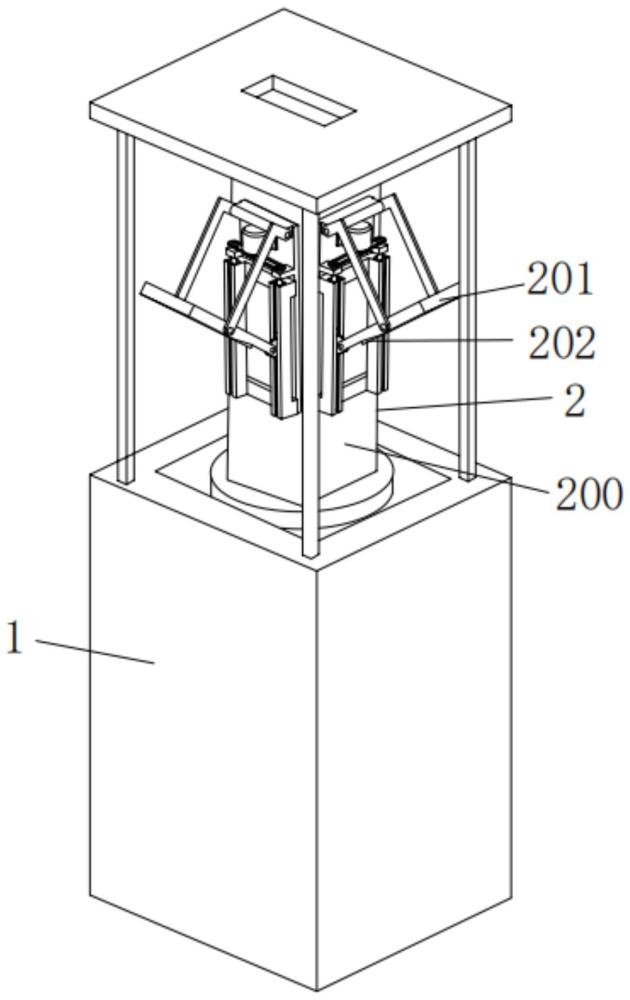

1.一種基于有機電致發光材料的高功率照明裝置，其特征在于：包括收納殼體（1）和照明主體（2），照明主體（2）上下滑動連接在收納殼體（1）內，照明主體（2）包括方型安裝柱（200），方型安裝柱（200）上鉸鏈連接有若干照明板安裝架（201），照明板安裝架（201）上安裝有有機電致發光材料照明板（202），照明板安裝架（201）用于調節有機電致發光材料照明板（202）的空間位置，方型安裝柱（200）內設有供電電源，有機電致發光材料照明板（202）與供電電源電連接。

2.根據權利要求1所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：照明板安裝架（201）包括鉸鏈底板（2010），鉸鏈底板（2010）鉸鏈連接在方型安裝柱（200）上，鉸鏈底板（2010）上鉸鏈連接有兩對稱布置的l型推桿（2011），鉸鏈底板（2010）上設有動力組件和絲杠安裝條（2012），絲杠安裝條（2012）內轉動連接有調節絲杠（2013），調節絲杠（2013）上螺紋連接有調節螺母（2014），調節螺母（2014）滑動連接在絲杠安裝條（2012）內，調節螺母（2014）上鉸鏈連接有照明板安裝框（2015），有機電致發光材料照明板（202）安裝在照明板安裝框（2015）內。

3.根據權利要求2所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：動力組件包括驅動電機（203），驅動電機（203）固定連接在鉸鏈底板（2010）上，驅動電機（203）輸出端固定連接有帶輪一（2030）和帶輪二（2031），兩調節絲杠（2013）上分別固定連接有帶輪三（2032）和帶輪四（2033），帶輪一（2030）和帶輪三（2032）通過傳動帶一（2034）連接，帶輪二（2031）和帶輪四（2033）通過傳動帶二（2035）連接。

4.根據權利要求1所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：方型安裝柱（200）上轉動連接有若干組繞線輪（2000），若干組繞線輪（2000）分別與若干照明板安裝架（201）對應，繞線輪（2000）上纏繞有繞線（2001），繞線（2001）遠離繞線輪（2000）的一端與鉸鏈底板（2010）自由端連接。

5.根據權利要求1所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：收納殼體（1）包括收納主體（100）和提升蓋（101），提升蓋（101）上固定連接有環形密封圈（1010）和四個提升柱（1011），提升柱（1011）上下滑動連接在收納主體（100）內，照明主體（2）頂部固定連接有連接耳（204），提升蓋（101）上安裝有連接組件；

6.根據權利要求5所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：還包括電動提升齒輪（1015），電動提升齒輪（1015）轉動連接在收納主體（100）內，提升柱（1011）上固定連接有齒條一（1016），電動提升齒輪（1015）與齒條一（1016）相互嚙合，提升柱（1011）底部固定連接有緩沖彈性件（1017）。

7.根據權利要求6所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：提升柱（1011）上還固定連接有齒條二（1018），收納主體（100）內轉動連接有纏繞齒輪（1019），纏繞齒輪（1019）包括嚙合端和繞線端，嚙合端用于與齒條二（1018）相互嚙合，繞線端纏繞有控制繞線（102），控制繞線（102）遠離繞線端的一端與插塊（1020）固定連接，插塊（1020）上固定連接有連接彈性件（1021），照明主體（2）上的方臺（1022）上設有插槽（1023），插塊（1020）用于與插槽（1023）相互配合。

8.根據權利要求1所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：還包括自清潔組件（3），自清潔組件（3）設置在收納殼體（1）內，自清潔組件（3）包括放置底盤（300），放置底盤（300）上固定連接有轉軸一（3000），轉軸一（3000）上固定連接有嚙合面輪一（3001），轉軸一（3000）上套設有輔助彈性件一（3002），收納殼體（1）內固定連接有驅動電機（3003），驅動電機（3003）輸出端固定連接有驅動齒輪（3004），收納殼體（1）內轉動連接有嚙合面輪二（3005），驅動齒輪（3004）與嚙合面輪二（3005）側面相互嚙合，嚙合面輪一（3001）用于與嚙合面輪二（3005）相互嚙合；

9.根據權利要求8所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：自清潔執行機構包括微型電動絲杠（302），微型電動絲杠（302）上螺紋連接有微型螺母（3020），兩微型螺母（3020）之間連接有u型安裝板（3021），u型安裝板（3021）上轉動連接有電動清潔輥（3022）。

10.根據權利要求8所述的一種基于有機電致發光材料的高功率照明裝置，其特征在于：還包括清潔帶輪一（3011）和清潔帶輪二（3012），清潔帶輪一（3011）和清潔帶輪二（3012）與嚙合面輪二（3005）同軸轉動連接在收納殼體（1）內，收納殼體（1）內還轉動連接兩對稱布置的負壓風扇（3013），兩負壓風扇（3013）上分別固定連接有清潔帶輪三（3014）和清潔帶輪四（3015），清潔帶輪一（3011）和清潔帶輪三（3014）通過清潔傳動帶一（3016）連接，清潔帶輪二（3012）和清潔帶輪四（3015）通過清潔傳動帶二（3017）連接；

技術總結
本發明提供了一種基于有機電致發光材料的高功率照明裝置，涉及照明裝置技術領域，包括收納殼體和照明主體，照明主體上下滑動連接在收納殼體內，照明主體包括方型安裝柱，方型安裝柱上鉸鏈連接有若干照明板安裝架，照明板安裝架上安裝有有機電致發光材料照明板，照明板安裝架用于調節有機電致發光材料照明板的空間位置，方型安裝柱內設有供電電源，有機電致發光材料照明板與供電電源電連接。本發明在照明過程中可根據實際需求光照范圍調節照明板安裝架的角度，從而調節每個有機電致發光材料照明板的空間位置，由此靈活調節高功率照明裝置的光照范圍。

技術研發人員：張富軒,朱瑞平,崔草香,呂勇,郭柏君,張春揚,李曉東
受保護的技術使用者：國鯨合創（青島）科技有限公司
技術研發日：
技術公布日：2025/4/24
