本發明屬于種植箱，尤其涉及一種高原城市道路多功能種植箱。

背景技術：

1、城市綠化養護已經步入智能化代養護時代，不同的氣候條件對植物的種類要求是不同的，高海拔城市因其自然環境的特殊性，其道路極難找到維護需求較少的植被，一般采用智能化種植箱來實現道路兩側綠化植被的保溫保濕。保溫箱內設置保溫層，如申請?zhí)枮?02310895101.9的專利，而保濕澆水一般采用自動化澆灌，如申請?zhí)枮?02420405060.0的專利。

2、總之，作為高海拔城市道路兩側所用的種植箱，需要具備自動澆灌、自動保溫及遇到諸如冰雹等惡劣天氣不易損壞箱內植物的特點。

3、當種植箱最為護欄時，種植箱將道路分為機動車道和非機動道，作為防護欄的種植箱就需要具有抗撞的能力。

4、而傳統的種植箱是不具備抗撞能力的，但種植箱被撞后，種植箱內的綠植和土壤會漏撒一地，一方面使得現場清理費時費力，另一方面會大大增加種植箱更換或維修成本。

5、種植箱內的綠植隨時有葉子落到車道上，如果遇到下雨天，路邊的衛生情況會很糟。目前還沒有有效的技術或措施解決這個問題，只能通過清潔車頻繁地對道路進行清理以保證道路的清潔環境。

6、機動車道兩側具有排水結構，在對排水結構進行維修時，會影響機動車道的正常運行，同時，進行維修的施工人員也有被車撞的風險。

7、另外，當種植箱作為護欄使用時，需要考慮道路排水問題和雨水回收功能，只有將排水結構和雨水回收結構一體化設計才能使得種植箱更加美觀和實用。

8、本發明設計一種高原城市道路多功能種植箱解決如上問題。

技術實現思路

1、基于此，有必要針對目前的接頭盒所存在的問題，提供一種高原城市道路多功能種植箱，本發明中種植箱組件的用于種植綠植的植物箱在非機動道側第三側板受到撞擊時可以在其與兩對第一連桿和第一側板上一對支撐筋所形成的平行四邊形四連桿結構作用下向機動車道側的第一側板方向進行緩沖平移，有效保護種植箱不因受到撞擊而損壞。同時，機動車道側隱藏于第一側板和第一包板之間的抗撞護欄可以有效保護防護殼組件和植物箱不受車輛撞擊或受到撞擊較輕，抗撞護欄因隱藏布置而不影響美觀。防護殼組件中位于非機動道側的第二包板和位于機動車道側的第一包板因其成本較低而在其受到撞擊變形后可以很容易進行更換。本發明中防護殼組件上端的遮雨組件可以在遇到冰雹、大雪等惡劣天氣時對植物箱進行遮擋，在保護植物箱內的植物不被冰雹大雪破壞，同時，本發明中防護殼組件的第一側板、第二側板和第三側板內壁的保溫層、加熱貼、隔板和遮雨組件可以共同使得植物箱所在的空間成為一個較封閉的保暖空間，從而到達在惡劣天氣情況下對植物箱內植物進行有效保溫的目的。本發明中植物箱內的傳感器識別到其內濕度發生變化時，會通過控制單元控制注水組件中的第一電磁閥和儲能組件中的第二電磁閥打開，使得注水組件在接通市政水源后可以向植物箱內注水澆灌，同時，使得儲能組件中的重塊驅動缸體內的活塞往復運動而將儲水槽內儲存的水向植物箱內持續注入，從而保證植物箱內在干旱時候能夠具有適當?shù)臐穸榷苊馄鋬?nèi)植物缺水。本發明中植物箱底部通過第一毛吸條、第二毛吸條和密布于第二毛吸條上的第三毛吸條可以有效將儲水槽內儲存的雨水持續供給植物箱實用，保證植物箱內土壤持續處于濕潤狀態，保證植物的良好生長。本發明中的防護殼組件的底部儲水槽在下雨天可以有效儲存足夠的雨水并將多余的雨水排至非機動道側的溢水槽內排走，而設置于第一側板底部第一排水口處的第一垃圾收集組件可以將機動車道上因風吹或水流引導到達第一包板底部第三排水口處的垃圾轉移收集至儲水槽頂部兩側的引流槽上而不會進入儲水槽內，從而實現雨水與垃圾的分離回收。本發明通過與防護殼組件的第二包板底部第四排水口配合的第二垃圾收集組件可以將被第一垃圾收集組件回收至防護殼組件內底部的垃圾完全吸收至垃圾車上，從而有效完成對防護殼組件內垃圾的清理。本發明中的第一電磁閥和第二電磁閥利用電池內儲存的電能進行運行，而電池鎖儲存的電能由光伏板提供，具有一定的節能效果。本發明中用于排水的溢水槽因位于非機動道一側而使得其維修較方便，且可保證施工人員的安全，有效降低安全風險。

2、上述目的通過下述技術方案實現：

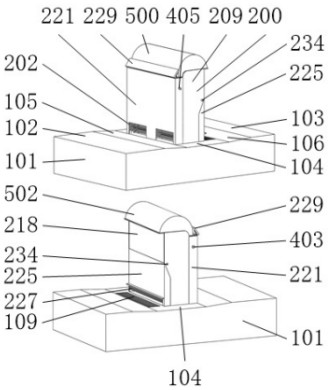

3、一種高原城市道路多功能種植箱，用于高原城市道路兩側的綠化種植，包括：

4、防護殼組件，用于為綠植提供保溫環境和收集雨水并向綠植持續輸送收集的雨水，所述防護殼組件由機動車道側的第一側板、第一側板兩側的兩個第二側板和非機動道側的第三側板組成，所述第一側板和兩個第二側板的下端設置有與第三側板鉸接的儲水槽，所述儲水槽的頂部設置有第一格柵，所述第一側板的內側設置有溫度傳感器、濕度傳感器、控制單元和電池，所述第一側板的上端設置有與電池電連接的光伏板。

5、種植箱組件，用于種植綠植，所述種植箱組件包括與第三側板配合的植物箱，所述植物箱通過兩對第一連桿與第一側板之間鉸連成可使植物箱平移的平行四邊形四連桿結構。

6、設置于所述第一側板底部兩側的兩個第一排水口處的第一垃圾收集組件，用于將在風力和水流作用下到達第一排水口處的垃圾轉移至第一格柵上。

7、第二垃圾收集組件，用于從第三側板底部第二排水口處將第一格柵上的垃圾吸取至垃圾車內。

8、遮雨組件，用于為植物箱內植物遮風擋雨。

9、儲能組件，用于儲存太陽能并將儲存的太陽能轉化為驅動第一垃圾收集組件運行和將儲水槽內雨水向植物箱內輸送的動力。

10、在其中一個實施例中，兩個所述第二側板之間設置有與第一側板縫隙的傾斜隔板，所述隔板通過橡膠膜與第三側板連接，所述第一側板和第三側板的上端分別設置有與遮雨組件配合的第一遮板條和第二遮板條，所述第一遮板條的機動車道側對稱設置有兩個用于固定光伏板的支耳，所述第一遮板的下方設置有向植物箱內注水的注水組件，所述注水組件的下方設置有用于保護第一側板且埋設固定于路面的抗撞護欄，所述抗撞護欄通過螺栓與第一側板上的卡箍連接，所述第一遮板條的下端設置有將注水組件和抗撞護欄包裹隱藏的第一包板，所述第一包板的下端開設有兩個與第一排水口一一相對的第三排水口，所述第三排水口的上方開設有第二格柵，所述第三側板的外側設置有第二包板，所述第二包板的下端開設有與第二排水口相對的第四排水口，所述第四排水口的上方開設有第三格柵，所述第二包板的外側設置有與第二垃圾收集組件配合且位于第三格柵上方的定位板，所述第一格柵中對稱設置有兩組與第一排水口一一對應且將來自第一排水口的雨水從第一格柵兩側引流至其中部的引流槽，所述儲水槽的頂部對稱設置有兩個阻止第三側板外擺的限位筋。

11、在其中一個實施例中，所述第一側板、第二側板和第三側板的內壁上均設置有保溫層，所述第三側板的保溫層上設置有加熱貼，兩個所述第二側板上對稱設置有兩個隱藏套，兩個所述隱藏套之間連接有將加熱貼與市電連接的供電線，所述供電線的兩端分別設置有與相應側隱藏套配合的公頭和母頭。

12、在其中一個實施例中，所述植物箱的底部均勻開設有若干漏水孔，每對所述第一連桿與第一側板內側的支撐筋鉸接，所述植物箱的底部設置有兩個第一毛吸條，所述第一毛吸條的上端埋設于植物箱的土壤里，所述第一毛吸條的下端與儲水槽內的第二毛吸條連接，所述第二毛吸條上密布設置有第三毛吸條。

13、在其中一個實施例中，所述注水組件包括通過第一軟管連接的第一注水管和第二注水管，所述第一注水管和第二注水管分別設置于第一包板兩側的兩個定位套內，所述第一注水管通過卡套固定于第一側板外側，所述第一注水管的端部設置有與相鄰第二注水管配合的插套，所述插套內設置有與第二注水管配合的密封墊，所述插套的端部設置有封蓋，所述第二注水管滑動設置于第一側板上的導套內，所述導套內設置有對第二注水管復位的施壓彈簧，所述施壓彈簧的兩端分別與導套的內壁和第二注水管上的限位環連接，所述第一注水管上設置有與其連通的第三注水管，所述第三注水管通過第二軟管與植物箱連通，所述第三注水管上設置有與電池連接的第一電磁閥。

14、在其中一個實施例中，所述遮雨組件包括三個n型架，三個所述n型架旋轉設置于兩個第二側板內壁的固定軸上，三個所述n型架的外側設置有篷布，三個所述n型架在篷布完全展開后均勻分布，位于打開方向最前方的所述n型架上設置有與固定軸旋轉剖配合的軸套，所述軸套上設置有第一帶輪，所述第一帶輪通過同步帶與第一電機的輸出軸上的第二帶輪傳動連接，所述第一電機設置于第二側板的內壁。

15、在其中一個實施例中，所述儲能組件包括設置于第一側板的支架，所述支架上旋轉設置有第一轉軸、第二轉軸和第三轉軸，所述第一轉軸上設置有曲柄輪和第四齒輪，所述第四齒輪與支架上的第三齒輪和第二轉軸上的第五齒輪嚙合，所述第三齒輪與支架上的第二齒輪嚙合，所述第二齒輪與第二電機的輸出軸上的第一齒輪嚙合，所述第二電機設置于第二側板內壁，所述第三轉軸上設置有第七齒輪和第一纏繞輪，所述第七齒輪與第二轉軸上的第六齒輪嚙合，所述第一纏繞輪上纏繞有第一拉繩，所述第一拉繩的末端設置有重塊，所述曲柄輪的輪面上設置有圓銷，所述圓銷上旋轉設置有第二連桿，所述第二連桿的末端鉸接有頂桿，所述頂桿的末端設置有活塞，所述活塞滑動設置于第二側板內壁上的缸體內，所述缸體的密封腔末端開設有出水口和進水口，所述出水口和進水口處分別設置有與植物箱連通的第四注水管和下端位于儲水槽液面一下的吸水管，所述第四注水管和吸水管上分別設置有第二單向閥和第一單向閥，所述第四注水管上設置有第二電磁閥，所述第二電磁閥位于植物箱與第二單向閥之間。

16、在其中一個實施例中，所述第一齒輪與第五齒輪的傳動比大于1，所述第五齒輪與第六齒輪的直徑比大于1，所述第六齒輪與第七齒輪的傳動比大于1，達到減速增扭的目的，保證第二電機可以有效提升重塊。

17、在其中一個實施例中，所述第一垃圾收集組件包括旋轉設置于支架的第五轉軸旋轉設置于第一側板上轉座內的第四轉軸，所述第四轉軸上設置有兩組與第一排水口一一對應的葉板，所述第五轉軸上設置有第八齒輪。所述第八齒輪與第六齒輪嚙合且第八齒輪與第六齒輪的傳動比小于1，達到減速增扭的目的，保證第二電機有效拉動第四轉軸上的葉板進行旋轉。所述第五轉軸上通過單向離合器設置有第三纏繞輪，所述第三纏繞輪通過第二拉繩與第四轉軸上的第二纏繞輪連接。

18、在其中一個實施例中，所述第二垃圾收集組件包括回收罩。所述回收罩的寬度大于第二包板上第四排水口的寬度，保證回收罩可以對第四排水口進行覆蓋，保證儲水槽上方的垃圾可以被有效吸出。所述回收罩的側壁設置有與定位板配合的定位槽，所述回收罩的下端通過螺栓設置有遮擋其與路面之間縫隙的橡膠擋板。

19、本發明的有益效果是：

20、1、本發明中種植箱組件的用于種植綠植的植物箱在非機動道側第三側板受到撞擊時可以在其與兩對第一連桿和第一側板上一對支撐筋所形成的平行四邊形四連桿結構作用下向機動車道側的第一側板方向進行緩沖平移，有效保護種植箱不因受到撞擊而損壞。同時，機動車道側隱藏于第一側板和第一包板之間的抗撞護欄可以有效保護防護殼組件和植物箱不受車輛撞擊或受到撞擊較輕，抗撞護欄因隱藏布置而不影響美觀。防護殼組件中位于非機動道側的第二包板和位于機動車道側的第一包板因其成本較低而在其受到撞擊變形后可以很容易進行更換。

21、2、本發明中防護殼組件上端的遮雨組件可以在遇到冰雹、大雪等惡劣天氣時對植物箱進行遮擋，在保護植物箱內的植物不被冰雹大雪破壞，同時，本發明中防護殼組件的第一側板、第二側板和第三側板內壁的保溫層、加熱貼、隔板和遮雨組件可以共同使得植物箱所在的空間成為一個較封閉的保暖空間，從而到達在惡劣天氣情況下對植物箱內植物進行有效保溫的目的。

22、3、本發明中植物箱內的傳感器識別到其內濕度發生變化時，會通過控制單元控制注水組件中的第一電磁閥和儲能組件中的第二電磁閥打開，使得注水組件在接通市政水源后可以向植物箱內注水澆灌，同時，使得儲能組件中的重塊驅動缸體內的活塞往復運動而將儲水槽內儲存的水向植物箱內持續注入，從而保證植物箱內在干旱時候能夠具有適當?shù)臐穸榷苊馄鋬?nèi)植物缺水。

23、4、本發明中植物箱底部通過第一毛吸條、第二毛吸條和密布于第二毛吸條上的第三毛吸條可以有效將儲水槽內儲存的雨水持續供給植物箱實用，保證植物箱內土壤持續處于濕潤狀態，保證植物的良好生長。

24、5、本發明中的防護殼組件的底部儲水槽在下雨天可以有效儲存足夠的雨水并將多余的雨水排至非機動道側的溢水槽內排走，而設置于第一側板底部第一排水口處的第一垃圾收集組件可以將機動車道上因風吹或水流引導到達第一包板底部第三排水口處的垃圾轉移收集至儲水槽頂部兩側的引流槽上而不會進入儲水槽內，從而實現雨水與垃圾的分離回收。

25、6、本發明通過與防護殼組件的第二包板底部第四排水口配合的第二垃圾收集組件可以將被第一垃圾收集組件回收至防護殼組件內底部的垃圾完全吸收至垃圾車上，從而有效完成對防護殼組件內垃圾的清理。

26、7、本發明中的第一電磁閥和第二電磁閥利用電池內儲存的電能進行運行，而電池鎖儲存的電能由光伏板提供，具有一定的節能效果。

27、8、本發明中用于排水的溢水槽因位于非機動道一側而使得其維修較方便，且可保證施工人員的安全，有效降低安全風險。
