本實用新型涉及一種自動蛋糕機。

[

背景技術：
]

現有的蛋糕生產機械體積大，一般都是由工廠規模生產后運送到蛋糕店售賣，售賣地點固定，無法靈活移動，難以實現在公園、文體中心等場所進行現做現賣，現有的自動蛋糕生產機械不能滿足需要。

[

技術實現要素：
]

本實用新型克服了上述技術的不足，提供了一種自動蛋糕機，縮小了蛋糕機的體積，更便于攜帶。

為實現上述目的，本實用新型采用了下列技術方案：

一種自動蛋糕機，包括有機架1，所述機架1上設有軌道2，所述軌道2上設有多個可沿軌道2依次單格移動的蛋糕模具3，所述軌道2上設有向蛋糕模具3注料的加料裝置4、至少一個使蛋糕模具3翻轉的模具翻轉裝置5、使蛋糕模具3打開的模具打開裝置6以及使蛋糕模具3閉合的模具閉合裝置7，所述機架1上設有設置在蛋糕模具3底部的加熱裝置。

所述蛋糕模具3包括有在軌道2上移動的底座31，所述底座31兩側設有半圓凹槽32，所述底座31上設有模具下蓋33，所述模具下蓋33兩側設有設置于半圓凹槽32內的下蓋半圓凸筋34，所述下蓋半圓凸筋34連接有下蓋半圓滾輪35，所述模具下蓋33鉸接連接有模具上蓋36，所述模具上蓋36兩側設有當模具上蓋36與模具下蓋33閉合時與下蓋半圓凸筋34配合組成全圓凸筋且可在半圓凹槽32內轉動的上蓋半圓凸筋37，所述上蓋半圓凸筋37連接有當模具上蓋36與模具下蓋33閉合時與下蓋半圓滾輪35配合組成全圓滾輪的上蓋半圓滾輪38，所述上蓋半圓凸筋37另一面設有模具開合桿39。

所述模具上蓋36可繞鉸接端轉動90度。

所述模具翻轉裝置5包括有設置于軌道2兩側的磁塊固定架51，所述磁塊固定架51上設有使由下蓋半圓滾輪35與上蓋半圓滾輪38組成全圓滾輪滾動的滾動槽52，所述滾動槽52上設有條形磁塊53。

所述滾動槽52上設有磁塊固定槽54，所述條形磁塊53設置于磁塊固定槽54內，所述條形磁塊53長度為下蓋半圓滾輪35的半圓周長長度。

所述模具打開裝置6包括有設置于軌道2兩側的第一擋塊61，所述第一擋塊61上表面為推頂斜面611，所述推頂斜面611底端低于蛋糕模具3底座31的高度，所述模具開合桿39沿推頂斜面611滑動到頂端時模具上蓋36與模具下蓋33成90度打開狀態。

所述模具閉合裝置7包括有設置于軌道2兩側的第二擋塊71，所述第二擋塊71上表面為斜面，所述斜面頂端連接有平面，所述第二擋塊71上表面設有阻擋模具開合桿39使模具上蓋36閉合時模具卡合桿39落在平面上的阻擋件72。

本實用新型的有益效果是：

本實用新型縮小了自動蛋糕機的體積，同時利用磁條吸附的物理作用對蛋糕模具進行翻轉動作，通過推頂斜面擋板打開蛋糕模具以及通過阻擋件關閉蛋糕模具，減小了現有中通過機械翻轉、打開模具、閉合模具動作的機件損壞。

[附圖說明]

圖1為本實用新型結構示意圖；

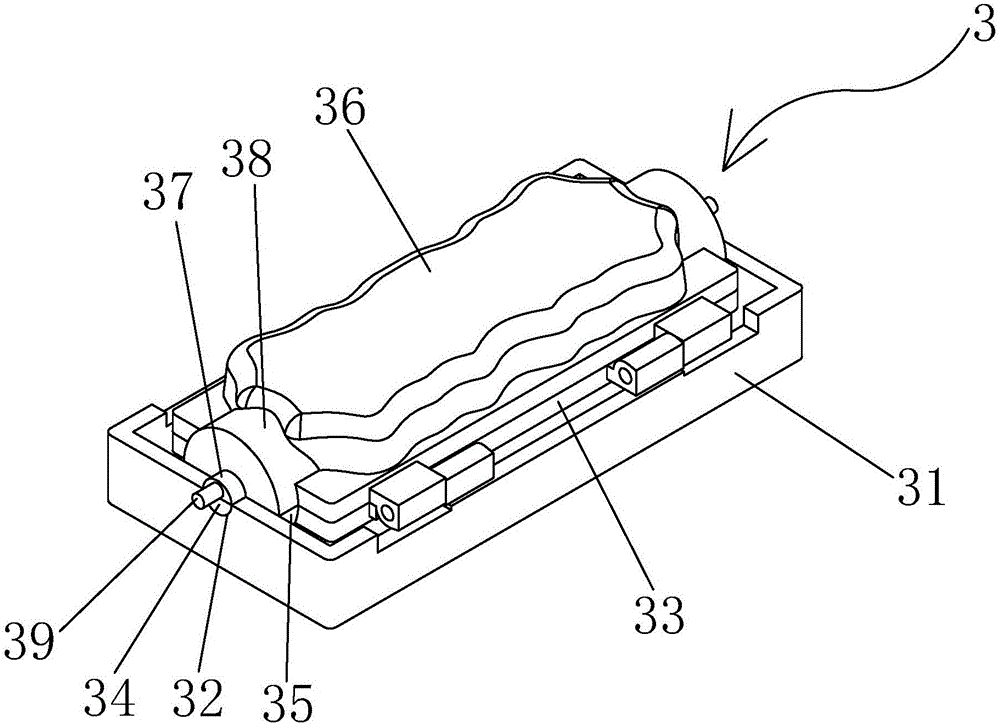

圖2為本實用新型蛋糕模具示意圖之一；

圖3為本實用新型蛋糕模具示意圖之二；

圖4為本實用新型蛋糕模具分解圖；

圖5為本實用新型翻轉裝置示意圖；

圖6為本實用新型磁塊固定架示意圖；

圖7為本實用新型蛋糕模具打開裝置示意圖；

圖8為本實用新型蛋糕模具閉合裝置示意圖。

[具體實施方式]

下面結合附圖與本實用新型的實施方式作進一步詳細的描述：

如圖1所示，一種自動蛋糕機，包括有機架1，所述機架1上設有軌道2，所述軌道2上設有多個可沿軌道2依次單格移動的蛋糕模具3，所述軌道2上設有向蛋糕模具3注料的加料裝置4、至少一個使蛋糕模具3翻轉的模具翻轉裝置5、使蛋糕模具3打開的模具打開裝置6以及使蛋糕模具3閉合的模具閉合裝置7，所述機架1上設有推動蛋糕模具3移動的推動裝置以及設置在蛋糕模具3底部的加熱裝置。

如圖2、圖3和圖4所示，所述蛋糕模具3包括有在軌道2上移動的底座31，所述底座31兩側設有半圓凹槽32，所述底座31上設有模具下蓋33，所述模具下蓋33兩側設有設置于半圓凹槽32內的下蓋半圓凸筋34，所述下蓋半圓凸筋34連接有下蓋半圓滾輪35，所述模具下蓋33鉸接連接有模具上蓋36，所述模具上蓋36兩側設有當模具上蓋36與模具下蓋33閉合時與下蓋半圓凸筋34配合組成全圓凸筋且可在半圓凹槽32內轉動的上蓋半圓凸筋37，所述上蓋半圓凸筋37連接有當模具上蓋36與模具下蓋33閉合時與下蓋半圓滾輪35配合組成全圓滾輪的上蓋半圓滾輪38，所述上蓋半圓凸筋37另一面設有模具開合桿39。

所述模具上蓋36可繞鉸接端轉動90度。

如圖5和圖6所示，所述模具翻轉裝置5包括有設置于軌道2兩側的磁塊固定架51，所述磁塊固定架51上設有使由下蓋半圓滾輪35與上蓋半圓滾輪38組成全圓滾輪滾動的滾動槽52，所述滾動槽52上設有條形磁塊53。

所述滾動槽52上設有磁塊固定槽54，所述條形磁塊53設置于磁塊固定槽54內，所述條形磁塊53長度為下蓋半圓滾輪35的半圓周長長度。

如圖7所示，所述模具打開裝置6包括有設置于軌道2兩側的第一擋塊61，所述第一擋塊61上表面為推頂斜面611，所述推頂斜面611底端低于蛋糕模具3底座31的高度，所述模具開合桿39沿推頂斜面611滑動到頂端時模具上蓋36與模具下蓋33成90度打開狀態。

如圖8所示，所述模具閉合裝置7包括有設置于軌道2兩側的第二擋塊71，所述第二擋塊71上表面為斜面，所述斜面頂端連接有平面，所述第二擋塊71上表面設有阻擋模具開合桿39使模具上蓋36閉合時模具卡合桿39落在平面上的阻擋件72。

工作原理如下：

啟動蛋糕機，預熱設置在機架1上的加熱裝置后，加料裝置4向蛋糕模具3的模具下蓋33注入蛋糕原料，接著推動裝置推動蛋糕模具3上的底座31沿著軌道2單格移動，注料后的蛋糕模具3被推動到模具閉合裝置7的位置上時，閉合裝置7上的阻擋件72阻擋模具上蓋36的模具開合桿39，使模具上蓋36翻合，使模具開合桿39翻轉到第二擋塊71的斜面上，并隨著推動裝置的推動實現模具的閉合；當?shù)案饽＞?移動到翻轉裝置5時，蛋糕模具3閉合后，由上蓋半圓滾輪38與下蓋半圓滾輪35配合組成全圓滾輪進入磁塊固定架51上的滾動槽52內，且與設置于滾動槽52內的條形磁塊53接觸吸引，此時當推動蛋糕模具3時，底座31沿軌道2移動，且與條形磁塊53接觸吸引的全圓滾輪在吸引力作用下隨著底座31移動在條形磁塊53上輪動，當與條形磁塊53分離時，蛋糕模具3實現整個180度翻動；當?shù)案饽＞?被推動到模具打開裝置6時，設置于模具上蓋36上的模具開合桿39被卡在設置于軌道2兩側的第一擋塊61推頂斜面611上，并沿著推頂斜面611滑動實現模具上蓋36的開啟，此時，用戶可以從模蛋糕具3內夾取烤熟的蛋糕，完成蛋糕的烤制流程。
