本實用新型涉及一種應用于自動蛋糕機上的模具打開裝置。

[

背景技術：
]

現有的蛋糕生產機械體積大，且在蛋糕生產機械內通過機械手對蛋糕模具進行打開，但機械手長時間在高溫狀態下工作，容易出現不能工作故障，且故障維修麻煩；另一方面，設置機械手大大提高了蛋糕生產機械的成本。

[

技術實現要素：
]

本實用新型克服了上述技術的不足，提供了一種應用于自動蛋糕機上的模具打開裝置，通過將模具兩側的開合桿在設置于軌道兩側的推頂斜面上滑動，實現打開蛋糕模具。

為實現上述目的，本實用新型采用了下列技術方案：

一種應用于自動蛋糕機上的模具打開裝置，包括有機架1，所述機架1上設有軌道2，所述軌道2上設有多個可沿軌道2依次單格移動的蛋糕模具3，所述蛋糕模具3包括有在軌道2上移動的底座31，所述底座31兩側設有半圓凹槽32，所述底座31上設有模具下蓋33，所述模具下蓋33兩側設有設置于半圓凹槽32內的下蓋半圓凸筋34，所述模具下蓋33鉸接連接有模具上蓋36，所述模具上蓋36兩側設有當模具上蓋36與模具下蓋33閉合時與下蓋半圓凸筋34配合組成全圓凸筋且可在半圓凹槽32內轉動的上蓋半圓凸筋37，所述上蓋半圓凸筋37另一面設有模具開合桿39，所述軌道2兩側設有第一擋塊61，所述第一擋塊61上表面為模具開合桿39沿其滑動使蛋糕模具3打開的推頂斜面611。

所述推頂斜面611底端低于蛋糕模具3底座31的高度。

本實用新型的有益效果是：

本實用新型通過將模具兩側的開合桿在設置于軌道兩側的推頂斜面上滑動，實現打開蛋糕模具，簡化了蛋糕機打開裝置的結構，降低了打開裝置的故障率，降低了生產成本。

[附圖說明]

圖1為本實用新型結構示意圖；

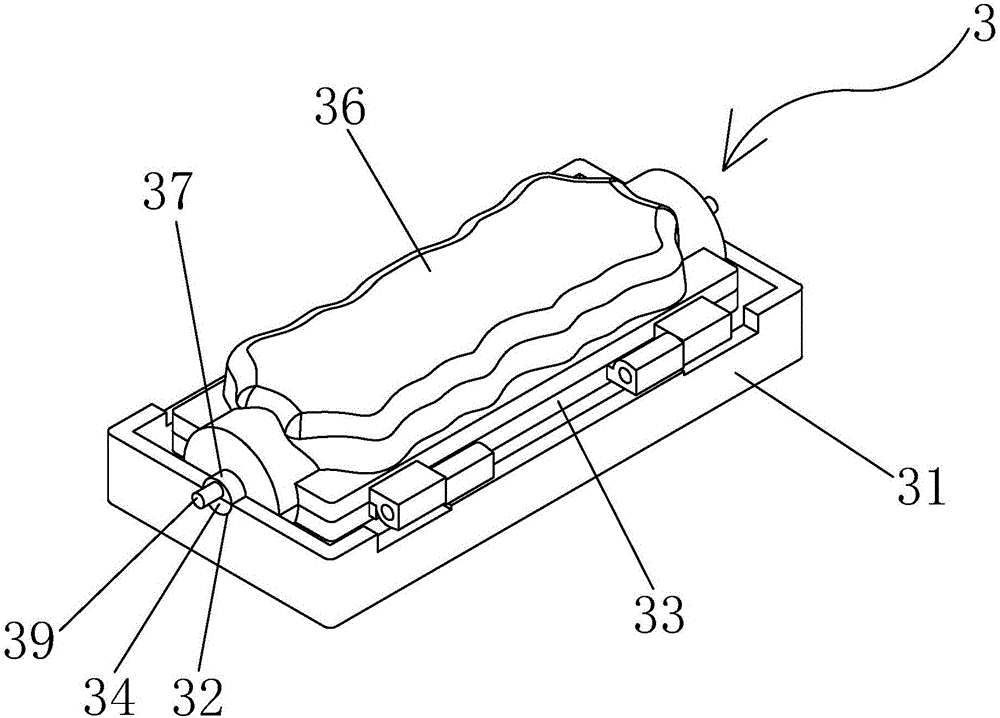

圖2為本實用新型蛋糕模具示意圖之一；

圖3為本實用新型蛋糕模具示意圖之二；

圖4為本實用新型蛋糕模具分解圖；

圖5為本實用新型蛋糕模具打開示意圖。

[具體實施方式]

下面結合附圖與本實用新型的實施方式作進一步詳細的描述：

如圖1所示，一種應用于自動蛋糕機上的模具打開裝置，包括有機架1，所述機架1上設有軌道2，所述軌道2上設有多個可沿軌道2依次單格移動的蛋糕模具3，所述蛋糕模具3包括有在軌道2上移動的底座31，所述底座31兩側設有半圓凹槽32，所述底座31上設有模具下蓋33，所述模具下蓋33兩側設有設置于半圓凹槽32內的下蓋半圓凸筋34，所述模具下蓋33鉸接連接有模具上蓋36，所述模具上蓋36兩側設有當模具上蓋36與模具下蓋33閉合時與下蓋半圓凸筋34配合組成全圓凸筋且可在半圓凹槽32內轉動的上蓋半圓凸筋37，所述上蓋半圓凸筋37另一面設有模具開合桿39，所述軌道2兩側設有第一擋塊61，所述第一擋塊61上表面為模具開合桿39沿其滑動使蛋糕模具3打開的推頂斜面611。

其中，所述推頂斜面611底端低于蛋糕模具3底座31的高度。

工作原理如下：當?shù)案饽＞?被推送到蛋糕模具3打開工位時，設置于蛋糕模具3兩側的模具開合桿39會隨著蛋糕模具3移動而沿第一擋塊61的推頂斜面611向上滑動，從而實現蛋糕模具3的打開，通過設置推頂斜面擋塊代替機械手，大大提高了效率以及降低生產成本。
