本實用新型屬于飼料加工機械技術領域，涉及一種生物質飼料膨化機。

背景技術：

秸稈膨化機是牛、羊、鹿養殖場和養殖專業戶首選的飼料加工機械，主要用于加工秸稈物料使其變成牲畜愛吃的精細飼料，提高牲畜的采食率和吸收率。

中國專利公報公開了一種“秸稈膨化機”(申請?zhí)枺?2144553.2，公開日：2004年5月26日)。該膨化機主要由殼體、絞龍、送料斷料機構和動力源組成；

使用時秸稈自料斗送入，在滾刀和定切刀共同作用下被切斷，然后進入殼體的絞龍腔，由于絞龍的高速旋轉將物料向前推進，如此同時加進水以防止飼料碳化，物料在強烈的擠壓、剪切等綜合作用下，隨之產生高溫高壓進入高壓氣化腔，在撥料體的攪動下物料從膨化噴嘴與膨化噴頭之間被擠出，并由于突然泄壓進而使物料膨化成松軟如棉絮狀的飼料。該機械具有如下缺點：(1)動力源通過皮帶傳動機構將動力傳遞給送料斷料機構和蛟龍，存在功率損失；(2)采用人工方式將秸稈整桿喂入機械，入料速度不均勻穩定，易堵塞，生產效率低，并且送料輥和滾刀、切刀易磨損；(3)物料與水的混合不均勻，易造成悶車；(4)殼體體內壁表面設置螺旋導料條，與絞龍上的螺旋配合，推進作用較快，膨化效果較差，并且絞龍只能單方向旋轉，出現堵塞時只能拆卸相關部件進行清理，降低了生產效率；(5)單絞龍與殼體配合工作，生產效率低。

技術實現要素：

本實用新型要解決的技術問題是提供一種膨化效果好、生產效率高的生物質飼料膨化機。

為了解決上述技術問題，本實用新型的生物質飼料膨化機包括動力源，傳動機構，膨化箱總成，一套或兩套相同結構的膨化推進器總成，料斗焊合件，機架焊合總成；所述膨化推進器總成包括推進器后軸、推進器前軸和推進器出口錐套；推進器后軸位于膨化箱總成內并通過傳動機構與動力源的動力輸出軸固定連接；推進器前軸與推進器后軸相接,且推進器后軸和推進器前軸上帶有螺紋；推進器出口錐套固定在膨化箱總成的前端，并且推進器前軸位于推進器出口錐套錐形孔中；推進器出口錐套的內孔壁上沿軸向固定有剪切直鍵，且推進器前軸上的螺紋與推進器出口錐套的剪切直鍵相匹配；料斗焊合件固定于膨化箱總成的上方。

所述推進器后軸上螺紋的螺距小于推進器前軸上螺紋的螺距。

所述動力源、傳動機構和膨化箱總成固定在機架焊合總成上。

進一步，本實用新型還包括一套或兩套相同結構的進料拔草機構；所述進料拔草機構包括撥料軸，撥料板；撥料軸通過傳動機構與動力源的動力輸出軸連接；撥料軸和撥料板位于膨化箱總成內；撥料板固定在撥料軸的前端；撥料板的橫截面呈折線形，撥料板的左部與右部空間位置相互平行，中間部與左部和右部所呈角度為θ，15°≤θ≤45°。

所述撥料板上固定有多個撥料棒，撥料棒交錯布置在左部和右部上。

所述傳動機構包括變速箱體，及布置在變速箱體內部的動力輸入軸、推進動力輸出軸、撥草動力輸出軸；動力輸入軸、推進動力輸出軸和撥草動力輸出軸通過軸支承機構與變速箱體的側壁連接；動力輸入軸與動力源的動力輸出軸連接，且動力輸入軸通過齒輪傳動機構與推進動力輸出軸和撥草動力輸出軸連接，將旋轉力矩傳遞給推進動力輸出軸和撥草動力輸出軸。

所述膨化推進器總成還包括推進器隔環、推進器前端蓋和噴嘴；推進器后軸和推進器隔環套裝在推進動力輸出軸上，并且推進器隔環位于推進器后軸與膨化箱總成的箱體的側壁之間；推進器前端蓋安裝固定在推進器出口錐套的前端；噴嘴固定在推進器前端蓋的前端。

所述動力源采用電動機，電動機的動力輸出軸通過梅花彈性聯軸器與傳動機構的動力輸入軸相連。

所述膨化箱總成包括箱體和布置在箱體內的料槽，料槽上面開口的一部分被固定在其上的擋氣罩板遮蓋，未被遮蓋的部分形成進料口。

所述擋氣罩板的橫截面為圓弧形，其下面固定有擋塊。

本實用新型的有益效果：

1、推進器前軸的螺紋與推進器出口錐套的錐形內壁上的剪切直鍵相匹配，物料在被擠壓過程中還受到螺紋與直鍵之間的剪切力，推進速度適中，因此物料能夠被充分的細化，膨化后的物料較細較軟，提高了膨化效果。

2、秸稈經過揉搓機揉碎后與水均勻混合，然后從料斗焊合件加入膨化箱總成的箱體內，由于推進器后軸位于箱體內，物料可以直接被推進器后軸上的螺紋旋轉擠壓到推進器出口錐套內，再由噴嘴噴出，提高了生產效率。由于加入料斗焊合件內的物料是均勻混合水的碎物料，入料速度均勻穩定，裝置不易堵塞。當出現堵塞時，前軸和后軸能夠反方向旋轉，被堵塞的物料易清理。

3、推進器后軸上螺紋的螺距小于推進器前軸上螺紋的螺距，實驗證明，采用該種結構與前軸和后軸上采用等螺距的螺紋相比，膨化效果更好。

4、撥料板的橫截面呈折線形，進料時，撥料板背向旋轉將物料撥入料槽。進料速度快時，物料容易堆積從而造成堵塞，本實用新型的進料拔草機構采用交錯布置在左部和右部上的多個撥料棒對堆積物料進行疏通，能夠防止纏繞，有效避免了物料的堆積堵塞，提高了加工效率。

5、料槽上面開口的一部分被擋氣罩板遮蓋，能夠防止膨化產生的氣體從后端溢出，影響膨化效果。物料容易在擋氣罩板的擋塊處堆積形成一個屏障，使得氣體在該空間內形成旋流，有利于物料進行膨化，進一步提高了生產效率和膨化效果。

6、本實用新型采用兩套相同結構的膨化推進器總成和兩套相同結構的進料拔草機構時，能夠合理分配動力，節約生產成本，極大的提高了生產效率。

7、電動機的轉軸通過梅花彈性聯軸器與動力輸入軸相連，能夠減緩振動，正反轉操作方便，快速解決悶車問題；同時采用齒輪傳動機構傳遞扭矩，功率損失小。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明。

圖1是本實用新型的生物質飼料膨化機總體結構示意圖。

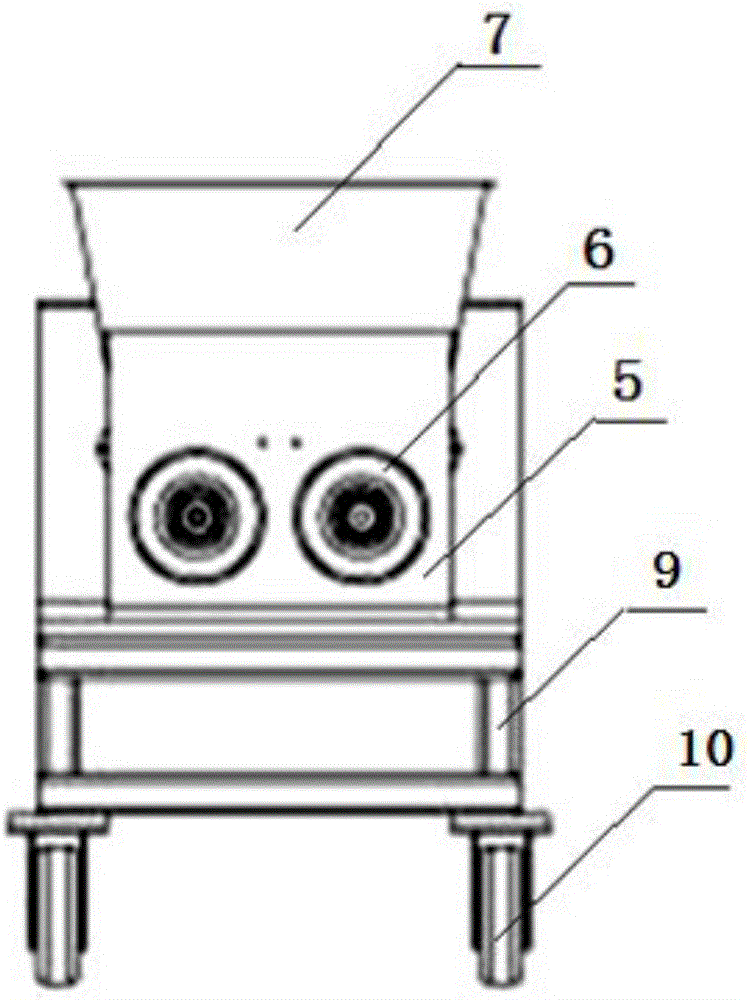

圖2是圖1的左視圖。

圖3是變速箱總成結構剖視圖。

圖4是膨化推進器總成的結構剖視圖。

圖5是進料撥草機構結構示意圖。

圖6a、6b、6c分別是進料撥草機構的部分結構俯視圖、縱向剖視圖和橫向剖視圖。

圖7是膨化箱總成內部結構左視圖。

圖8是膨化箱總成的結構俯視圖。

具體實施方式

如圖1、2所示，本實用新型的生物質飼料膨化機包括動力源1，第一防護罩2，傳動機構3，第二防護罩4，膨化箱總成5，膨化推進器總成6，料斗焊合件7，變速箱連接板8，機架焊合總成9，腳輪10。所述動力源1通過螺栓安裝固定在機架焊合總成9上；傳動機構3和膨化箱總成5通過變速箱連接板8安裝固定在機架焊合總成9上；膨化推進器總成6的一部分位于膨化箱總成5內，另一部分位于膨化箱總成5的前方，料斗焊合件7安裝在膨化箱總成5的上方；多個腳輪10安裝在機架焊合總成9的下面；第一防護罩2安裝在動力源與傳動機構3的銜接處；第二防護罩4安裝在傳動機構3與膨化箱總成5的銜接處。

所述動力源1采用電動機或者其他形式的動力源。

如圖3所示，所述傳動機構3包括變速箱體301，及布置在變速箱體301內部的動力輸入軸302、A齒輪303、推進動力輸出軸304、B齒輪305、C齒輪306，傳動軸307、D齒輪308、E齒輪309和撥草動力輸出軸310；動力輸入軸302、推進動力輸出軸304、傳動軸307和撥草動力輸出軸310通過軸支承機構與變速箱體301的側壁連接；動力輸入軸302通過梅花聯軸器311與電動機的動力輸出軸連接；A齒輪303和B齒輪305安裝在推進動力輸出軸304上，A齒輪303與動力輸入軸302上的軸齒嚙合；C齒輪306和D齒輪308安裝在傳動軸307上，C齒輪306與B齒輪305嚙合；E齒輪309安裝在撥草動力輸出軸310上，E齒輪309與D齒輪308嚙合。動力輸入軸302通過A齒輪303將旋轉力矩傳遞給推進動力輸出軸304；推進動力輸出軸304通過B齒輪305和C齒輪306將旋轉力矩傳遞給傳動軸307；傳動軸307通過D齒輪308和E齒輪309將旋轉力矩傳遞給撥草動力輸出軸310。

如圖4所示，膨化推進器總成6包括推進器后軸606，推進器前軸607，推進器出口錐套609，推進器前端蓋610。推進動力輸出軸304通過軸支承機構與膨化箱總成5的箱體501連接，該軸支承機構由推進器軸承座601、深溝球軸承602、推進器軸承座端蓋603和骨架油封604構成。推進器后軸606位于箱體501內且套裝在推進動力輸出軸304上，兩者通過水平布置的直鍵613連接，避免兩者發生相對旋轉。推進器隔環605套裝在推進動力輸出軸304上且位于推進器后軸606與箱體501的側壁之間；推進器前軸607通過方孔連接螺栓608連接固定在推進動力輸出軸304的前端，并與推進器后軸606相接；推進器出口錐套609通過螺絲固定在箱體501的側壁上，并且推進器前軸607位于推進器出口錐套609的錐形孔中，推進器出口錐套609的內孔壁上沿軸向固定有剪切直鍵614；推進器前端蓋610通過推進器連接環611安裝固定在推進器出口錐套609的前端；噴嘴612固定在推進器前端蓋610的前端；推進器隔環605用于調整推進器前軸607與推進器出口錐套609之間的配合間隙。推進器后軸606上螺紋的螺距小于推進器前軸607上螺紋的螺距；推進器前軸607上的螺紋與剪切直鍵614相匹配。

本實用新型還包括進料拔草機構。如圖5、圖6a、圖6b、圖6c所示，所述進料拔草機構包括撥料軸111，撥料板112，撥料棒113；撥料軸111通過銷114與撥草動力輸出軸310連接；撥草動力輸出軸310的前端通過軸承座115、深溝球軸承117、軸承座端蓋116構成的軸支承機構支承于箱體501側壁上。撥料板112固定在撥料軸111的前端，且其橫截面呈折線形，撥料板112的左部112-1與右部112-3空間位置相互平行，中間部112-2與左部112-1和右部112-3所呈角度為θ，15°≤θ≤45°。多個撥料棒113交錯布置在左部112-1和右部112-3上。

如圖7、8所示，膨化箱總成5包括箱體501和布置在箱體501內的料槽502，料槽502上面開口的一部分被固定在其上的擋氣罩板503遮蓋，未被遮蓋的部分形成進料口。擋氣罩板503為橫截面為圓弧形，其下面固定有擋塊504。

本實用新型可以包含一套或兩套結構相同的膨化推進器總成6和進料拔草機構。當采用兩套膨化推進器總成6和進料拔草機構時，變速箱體301內部的動力輸入軸302通過兩組相同的齒輪傳動機構分別將動力傳輸給兩套膨化推進器總成6和進料拔草機構。

工作原理：開啟電動機，電動機的動力輸出軸通過梅花聯軸器將動力輸出給變速箱體301內部的動力輸入軸302，動力輸入軸302通過傳動機構帶動推進器后軸606和推進器前軸607旋轉。濕潤的玉米秸稈碎料勻速加入料斗焊合件7，進料拔草機構的撥料板112背向旋轉將玉米秸稈碎料撥入料槽502內。推進器后軸606將碎料旋轉擠壓到推進器出口錐套609內。在推進器出口錐套609內，推進器前軸607的螺紋和推進器出口錐套609的剪切直鍵614產生旋轉剪切力，物料在強烈的擠壓和剪切力作用下被充分細化，最后由推進器出口錐套609前端的噴嘴612噴出；在推進器后軸606將碎料旋轉擠壓到推進器出口錐套609內的過程中摩擦生熱產生高壓氣體，可以對秸稈碎料進行高溫消毒殺菌，當細化的物料由噴嘴612噴出時，會由于突然泄壓而使物料膨化成松軟如棉絮狀的飼料。噴出的飼料帶有一種香味，利于牲畜采食和吸收。

本實用新型不限于上述實施方式，傳動機構還可以采用現有技術中的其他機構形式，膨化推進器總成6的推進器后軸606和推進器前軸607的螺紋還可以采用等螺距形式，進料拔草機構和膨化箱總成也可以采用其他結構形式。因此，凡是在本實用新型權利要求1所要求保護的技術方案基礎上作出的任何變形形式，都在本實用新型意圖保護范圍之內。
