本實用新型涉及農機具裝備技術領域，尤其涉及一種中藥材揉搓裝置。

背景技術：

目前，我國北方中藥材的種植面積越來越大，為了獲取較高的經濟毅效益，加工廠將根莖類的中藥材加進行深加工。在加工飲片的過程中需要將藥材進行揉搓，這樣加工的成品不開叉、柔軟、品相好。目前大都靠手工操作完成，現有技術裝備中還沒有專門的設備。

技術實現要素：

本實用新型的目的是為了克服現有技術的缺陷提供一種中藥材揉搓裝置，從而有效解決了現有技術中存在的問題。

為實現上述目的，本實用新型的采取的技術方案是：一種中藥材揉搓裝置，下部設有支架（1），其特征在于：支架（1）前后兩端分別設有大轉筒（2），大轉筒（2）帶動傳送帶（3）組成封閉的移動環；支架（1）兩側設有若干卡支板（14），卡支板（14）上設有小轉筒（15），小轉筒（15）上設有移動板（4），移動板（4）位于傳送帶（3）上方；電機驅動系統（17）的輸出軸連接轉盤（13），轉盤（13）上設有偏心輪盤（12），偏心輪盤（12）通過牽引桿（11）連接設在移動板（4）上的固定軸承（10）。

所述支架（1）前部兩側設有前側擋板（6），后部兩側設有后側擋板（8），前軸承（7）和后軸承（9）分別通過連接件與移動板（4）固定，前軸承（7）在前側擋板（6）限定的區間內移動，后軸承（9）在后側擋板（8）限定的區間內移動；所述前側擋板（6）的前部高于后部，即有一定坡度，便于移動板（4）前端翹起帶入藥材。

所述移動板（4）的前端向上翹起，移動板（4）下邊設有彈性板層（5）。

所述移動板（4）的長度小于傳送帶（3）的工作面。

所述傳送帶（3）后端下方設有料槽（16）。

所述傳送帶（3）的轉動方向與移動板（4）的移動方向相反，傳送帶（3）的速度是移動板（4）速度的兩倍。

傳送帶（3）轉動帶動藥材向前移動，電機驅動系統（17）帶動偏心軸盤（12）轉動，從而帶動移動板（4）前后移動。

本實用新型的有益效果是：結構設計合理，使用方便，根莖類的中藥材從前部傳送帶和移動板之間放入，由于傳送帶的轉動方向與移動板的移動方向相反，且傳送帶的速度是移動板速度的兩倍，中藥材一邊移動一邊受到移動板下邊的彈性板層的揉搓，直至下落到料槽，處理效率高。

附圖說明

圖1為本實用新型主視圖；

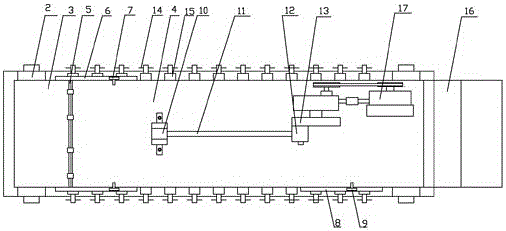

圖2為本實用新型俯視圖。

圖中：1-支架，2-大轉筒，3-傳送帶，4-移動板，5-彈性板層，6-前側擋板，7-前軸承，8-后側擋板，9-后軸承，10-固定軸承，11-牽引桿，12-偏心輪盤，13-轉盤，14-卡支板，15-小轉筒，16-料槽，17-電機驅動系統。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

實施例1：見圖1、2，一種中藥材揉搓裝置，下部設有支架1，其特征在于：支架1前后兩端分別設有大轉筒2，大轉筒2帶動傳送帶3組成封閉的移動環；支架1兩側設有若干卡支板14，卡支板14上設有小轉筒15，小轉筒15上設有移動板4，移動板4位于傳送帶3上方；電機驅動系統17的輸出軸連接轉盤13，轉盤13上設有偏心輪盤12，偏心輪盤12通過牽引桿11連接設在移動板4上的固定軸承10。

所述支架1前部兩側設有前側擋板6，后部兩側設有后側擋板8，前軸承7和后軸承9分別通過連接件與移動板4固定，前軸承7在前側擋板6限定的區間內移動，后軸承9在后側擋板8限定的區間內移動；所述前側擋板6的前部高于后部。移動板4的前端向上翹起，移動板4下邊設有彈性板層5。移動板4的長度小于傳送帶3的工作面。

傳送帶3后端下方設有料槽16。傳送帶3的轉動方向與移動板4的移動方向相反，傳送帶3的速度是移動板4速度的兩倍。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
