本實用新型涉及制茶時用的提香設備，尤其是涉及茶葉烘焙提香機。

背景技術：

常規茶葉烘焙提香機是利用敞口式烘斗進行茶葉烘干作業，敞口式烘斗使得烘斗表面和底部溫度差別較大，且造成大量熱能浪費。

為了解決上述技術問題，中國專利提供了一種茶葉烘焙裝置(如圖2所示,包括引風機5、烘焙箱、電熱箱11、上罩與外殼，上罩位于烘焙箱之上，分為相互獨立的上罩內層1和上罩外層7；外殼分為外殼外層2與外殼內層3，上罩內層和上罩外層都為圓板狀；上罩內層和上罩外層中間形成一個空腔8，且上罩內層中央有一個圓形開口6。上罩安裝于烘焙箱之上，電熱箱產生的熱風，通過熱風管道12流經茶葉烘斗4加熱茶葉9后，進入上罩內層和上罩外層之間的空腔，再流經箱殼夾層10后，被引風機5抽出。其中外殼外層與上罩外層上均設有位置相對的耳板，兩耳板之間通過螺栓連接。

然而上述專利技術仍存在如下技術缺陷：

采用螺栓將上罩外層與外殼外層連接，但是螺栓屬于易受機械振動影響而發生松動的連接件，常期使用，所述上罩外層易從外殼外層上脫落。

技術實現要素：

本實用新型意在提供一種茶葉烘焙提香機，以避免上罩外層從外殼外層上脫落。

本方案中的茶葉烘焙提香機，包括引風機、烘焙箱、電熱箱、上罩，上罩位于烘焙箱之上，分為相互獨立的上罩內層和上罩外層；上罩內層和上罩外層都為圓板狀；上罩內層和上罩外層中間形成一個空腔，且上罩內層中央有一個圓形開口；烘焙箱包括熱風管道、茶葉烘斗、烘焙箱外殼；烘焙箱外殼包括外殼內層與外殼外層，外殼內層和外殼外層之間形成一個箱殼夾層，該箱殼夾層與引風機引風口、上罩內層和上罩外層之間的空腔聯通；所述外殼外層與上罩外層之間設有用于連接兩者的連接組件；所述連接組件包括固定在外殼外層上的連接柱以及固定在上罩外層的連接套，所述連接柱上設有截面為正六邊形的膨脹體，所述連接套內設有與所述膨脹體形狀及尺寸匹配的內腔，所述連接套上設有供所述膨脹體穿入所述內腔的側向敞口，連接套上還設有供所述連接柱通過的側向豁口，所述連接組件還包括一個與所述連接柱螺紋連接的螺蓋，所述螺蓋上也設有供所述連接柱通過的側向豁口；而且連接套上的側向豁口與螺蓋上的側向豁口兩者朝向相異。

采用本實用新型的技術方案，具有如下技術效果：

連接套上的側向豁口與螺蓋上的側向豁口兩者朝向相異能夠防止連接柱上下躥動，所述膨脹體與內腔采用正六邊形的設計可以防止連接柱周向轉動。從而實現防松的效果。

附圖說明

圖1為本實用新型實施例茶葉烘焙提香機中螺栓組件（無螺蓋）的結構示意圖。

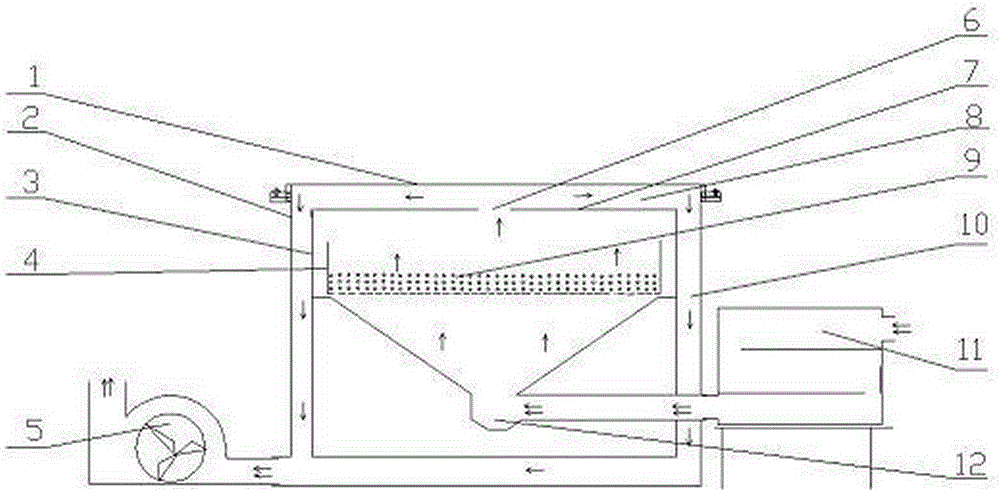

圖2為本實用新型實施例茶葉烘焙提香機的結構示意圖。

圖3為本實用新型實施例茶葉烘焙提香機中螺栓組件（有螺蓋）的結構示意圖。

具體實施方式

下面通過具體實施方式對本實用新型作進一步詳細的說明：

實施例基本如附圖1～3所示：一種茶葉烘焙提香機，包括引風機、烘焙箱、電熱箱、上罩。引風機、烘焙箱、電熱箱組裝成一整體；烘焙箱由不銹鋼材料制作，包括熱風管道12、茶葉烘斗4、烘焙箱外殼。烘焙箱的熱風管道12與電熱箱11連接，熱風管道12上部放置茶葉烘斗4；茶葉烘斗4圓形，直徑40cm，底部是可以透氣的篩網。烘焙箱外殼圓柱形，由外殼內層3和外殼外層2組成，其中外殼內層3邊緣比外殼外層2邊緣低5cm；外殼外層2圓柱內徑50cm，外殼內層3圓柱內徑44cm，外殼外層2和外殼內層3之間形成一個箱殼夾層10。箱殼夾層10與引風機5聯通。

上罩位于烘焙箱之上，由不銹鋼材料制作，分為相互獨立的上罩內層8和上罩外層1。上罩內層7和上罩外層1中間形成一個空腔8。該空腔8與箱殼夾層10聯通，上罩內層7和上罩外層1都為圓板狀，且上罩內層7中央開有一個直徑8cm的圓形上罩內層開口6。

其中所述外殼外層與上罩外層上分別設用彈性耳板，所述連接套與連接柱分別焊接在所述彈性耳板上。通過彈性耳板方便在安裝時調節連接柱與連接套的位置。

所述連接柱上設有兩個所述的膨脹體，而且兩個膨脹體的大小相異，所述連接套內對應設有兩個內腔，兩個內腔之間設有供連接柱通過的聯通口。設置兩個膨脹體可以進一步防止連接套與連接柱之間出現相對轉動。

以上所述的僅是本實用新型的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本實用新型結構的前提下，還可以作出若干變形和改進，這些也應該視為本實用新型的保護范圍，這些都不會影響本實用新型實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
