本實用新型屬于農產品深加工設備領域，具體涉及一種農產品加工用回轉式花生去殼裝置。

背景技術：

花生果具有很高的營養價值，內含豐富的脂肪和蛋白質。花生深加工后是100多種食品的重要原料。而花生深加工的首道工序就是去殼。專利號為：201520144317.2的中國專利，具體內容為：公開了一種小型花生去殼機，包括機架、去殼裝置和電動機，所述去殼裝置和電動機皆位于機架的上方，所述機架包括風機、分料槽和出料槽，所述風機位于機架的底部，所述分料槽位于風機的上方，所述出料槽位于分料槽的尾端、并與分料槽相連接固定，所述去殼裝置包括進料斗、去殼腔體和碎殼輪，所述進料斗位于去殼裝置的上方，所述去殼墻體上設置有卡持凸塊，所述碎殼輪固定在去殼腔體的中部，所述電動機包括皮帶輪和皮帶，所述皮帶輪與皮帶相嚙合，所述皮帶連接碎殼輪。上述專利中，只能進行一個方向的旋轉去殼，去殼效率低，同時無法對花生進行干燥，當花生潮濕時，去殼難度很大。因此，需要一種采用回轉式旋轉去除花生殼，效果好效率高，通過對花生進行加熱，保證花生殼干燥程度，降低去殼難度的裝置。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種農產品加工用回轉式花生去殼裝置。

本實用新型通過以下技術方案來實現上述目的：

一種農產品加工用回轉式花生去殼裝置，包括機身、控制器、加熱器、行程開關，所述機身前側安裝有所述控制器，所述機身一端安裝有電機，所述電機一端安裝有減速器，所述機身上端安裝有箱體，所述箱體下端安裝有出料斗，所述出料斗一側安裝有吸塵器，所述吸塵器一側安裝有集塵箱，所述箱體上端安裝有進料斗，所述箱體內部安裝有主軸，所述主軸上安裝有葉片，所述主軸一側安裝有主動齒輪，所述箱體內壁安裝有所述加熱器，所述箱體底部安裝有溫度傳感器，所述箱體內部安裝有過濾網，所述機身一側安裝有過渡齒輪，所述機身下端安裝有副軸，所述副軸上安裝有所述行程開關，所述副軸一端安裝有從動齒輪。

上述結構中，所述行程開關可以監測所述副軸旋轉行程，當到達行程時，傳遞信號給所述控制器，所述控制器控制所述電機進行反轉，從而實現回轉去殼，所述加熱器可以對花生進行加熱，保證花生殼干燥程度，降低去殼難度。

為了進一步提高其工作性能，所述控制器通過電子底座固定安裝在所述機身前側，所述電機通過螺栓底座固定安裝在所述機身一端，并通過信號線接入所述控制器，所述減速器通過聯軸器固定安裝在所述電機一端。

為了進一步提高其工作性能，所述箱體焊接在所述機身上端，所述出料斗通過螺栓固定安裝在所述箱體下端，所述吸塵器通過螺栓固定安裝在所述出料斗一側，所述集塵箱通過螺栓固定安裝在所述吸塵器一側。

為了進一步提高其工作性能，所述進料斗通過螺栓固定安裝在所述箱體上端，所述主軸通過軸承固定安裝在所述箱體內部，并通過聯軸器與所述減速器相連接，所述葉片通過螺栓固定安裝在所述主軸上，所述主動齒輪通過連接鍵固定安裝在所述主軸一端。

為了進一步提高其工作性能，所述加熱器通過卡扣裝卡在所述箱體內壁，并通過信號線接入所述控制器，所述溫度傳感器通過電子底座固定安裝在所述箱體底部，并通過信號線接入所述控制器，所述過濾網通過螺栓固定安裝在所述箱體內部。

為了進一步提高其工作性能，所述過渡齒輪通過轉軸固定安裝在所述機身一側，并與所述主動齒輪相嚙合，所述副軸通過軸承固定安裝在所述機身底部，所述從動齒輪通過連接鍵固定安裝在所述副軸一端，并與所述過渡齒輪相嚙合，所述行程開關通過螺栓固定安裝在所述副軸上，并通過信號線接入所述控制器。

有益效果在于：本實用新型采用回轉式旋轉去除花生殼，效果好效率高，通過對花生進行加熱，保證花生殼干燥程度，降低去殼難度。

附圖說明

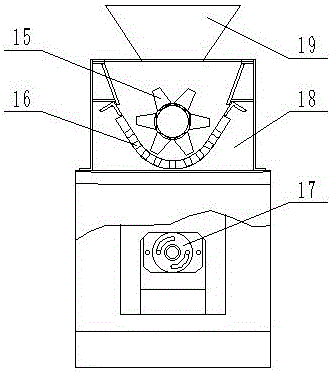

圖1是本實用新型所述一種農產品加工用回轉式花生去殼裝置的主視圖；

圖2是本實用新型所述一種農產品加工用回轉式花生去殼裝置的側視圖。

1、機身；2、集塵箱；3、吸塵器；4、出料斗；5、副軸；6、從動齒輪；7、過渡齒輪；8、主動齒輪；9、主軸；10、溫度傳感器；11、加熱器；12、減速器；13、電機；14、控制器；15、葉片；16、過濾網；17、行程開關；18、箱體；19、進料斗。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1，圖2所示，一種農產品加工用回轉式花生去殼裝置，包括機身1、控制器14、加熱器11、行程開關17，機身1前側安裝有控制器14，控制器14整個裝置的控制核心，機身1一端安裝有電機13，電機13一端安裝有減速器12，機身1上端安裝有箱體18，箱體18下端安裝有出料斗4，出料斗4一側安裝有吸塵器3，吸塵器3可以吸取產生的碎殼和灰塵，吸塵器3一側安裝有集塵箱2，箱體18上端安裝有進料斗19，箱體18內部安裝有主軸9，主軸9上安裝有葉片15，主軸9一側安裝有主動齒輪8，箱體18內壁安裝有加熱器11，加熱器11可以對花生進行加熱，保證花生殼干燥程度，箱體18底部安裝有溫度傳感器10，溫度傳感器10實時監測箱體18內部溫度，箱體18內部安裝有過濾網16，過濾網16可以過濾花生殼并輔助去殼，機身1一側安裝有過渡齒輪7，機身1下端安裝有副軸5，副軸5上安裝有行程開關17，行程開關17可以監測副軸5的運動情況，輔助實現回轉，副軸5一端安裝有從動齒輪6，主動齒輪8、過渡齒輪7、從動齒輪6構成齒輪傳動，將主軸9的運動傳遞給副軸5。

上述結構中，行程開關17可以監測副軸5旋轉行程，當到達行程時，傳遞信號給控制器14，控制器14控制電機13進行反轉，從而實現回轉去殼，加熱器11可以對花生進行加熱，保證花生殼干燥程度，降低去殼難度。

為了進一步提高其工作性能，控制器14通過電子底座固定安裝在機身1前側，電機13通過螺栓底座固定安裝在機身1一端，并通過信號線接入控制器14，減速器12通過聯軸器固定安裝在電機13一端，箱體18焊接在機身1上端，出料斗4通過螺栓固定安裝在箱體18下端，吸塵器3通過螺栓固定安裝在出料斗4一側，集塵箱2通過螺栓固定安裝在吸塵器3一側，進料斗19通過螺栓固定安裝在箱體18上端，主軸9通過軸承固定安裝在箱體18內部，并通過聯軸器與減速器12相連接，葉片15通過螺栓固定安裝在主軸9上，主動齒輪8通過連接鍵固定安裝在主軸9一端，加熱器11通過卡扣裝卡在箱體18內壁，并通過信號線接入控制器14，溫度傳感器10通過電子底座固定安裝在箱體18底部，并通過信號線接入控制器14，過濾網16通過螺栓固定安裝在箱體18內部，過渡齒輪7通過轉軸固定安裝在機身1一側，并與主動齒輪8相嚙合，副軸5通過軸承固定安裝在機身1底部，從動齒輪6通過連接鍵固定安裝在副軸5一端，并與過渡齒輪7相嚙合，行程開關17通過螺栓固定安裝在副軸5上，并通過信號線接入控制器14。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
