本實用新型涉及生活用具技術領域，具體為一種家用自動水果烘干機。

背景技術：

水果烘干機的出現給人類帶來了非常大的變化。想吃天然綠色干果，只需一鍵就能烤出各種各樣的干果。但是現在市場上的水果烘干機多才用塑料制品，烘干的果干有很大的塑料味，由于是塑料制品，所以只能采用很弱的發熱絲來加熱，導致烘干時間特別長，烘干效果差，而且現在也有不銹鋼烘干機，但是采用的是分體式，即烘干層和發熱體分體設計，這樣使用即不安全又非常不方便，為此，我們提出一種家用自動水果烘干機。

技術實現要素：

本實用新型的目的在于提供一種家用自動水果烘干機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種家用自動水果烘干機，包括箱體，所述箱體的前面設有開口，該開口處設有箱門，箱門通過鉸鏈與箱體連接，所述箱門上設有散風窗，散風窗的一側設有把手，所述箱體內部后表面設有電機，且電機通過螺栓與箱體連接，并且電機輸出軸的端部設有風葉，所述風葉的一側設有發熱管，發熱管通過發熱管支撐架與箱體上頂面連接，且發熱管支撐架的一側設有溫控器，發熱管電連接溫控器，所述發熱管的一側設有隔網，隔網的一側設有多個支架，支架通過鉚釘與箱體連接，支架上設有食物網架，食物網架與支架滑動連接，所述箱體后表面上設有通風孔，且箱體后表面的左上角設有電源插孔，并且箱體后表面的右上角上設有電源開關，所述箱體的上表面設有控制箱，且控制箱分別電連接溫控器、電源開關和電源插孔。

優選的，所述控制箱的一側設有提手，且提手通過螺栓與箱體連接。

優選的，所述箱門的一側設有鎖扣。

優選的，所述支架位于箱體內的左右兩側，且支架一一對應設置。

優選的，所述箱體的下表面設有四個膠腳。

與現有技術相比，本實用新型的有益效果是：該家用自動水果烘干機上設置了箱體和箱門，通過采用箱體和箱門的一體設置，可以縮小了空間，令傳熱效率有效提高，達到節能效果，該家用自動水果烘干機上設置了電機和風葉，通過電機帶動風葉進行轉動，來將食物進行吹干，家用自動水果烘干機上設置了發熱管，通過發熱管可以使吹出的風加熱，更加快速的使食物烘干，該家用自動水果烘干機上設置支架，支架通過鉚釘固定箱體上更加省去安裝時間，而且更穩定，該家用自動水果烘干機上設置控制箱，通過控制箱安裝在箱體的上表面，使控制箱隔開了里面的熱量，有效提高機器壽命，該家用自動水果烘干機結構簡單，操作簡便，烘干效率快，而且沒有異味。

附圖說明

圖1為本實用新型結構示意圖；

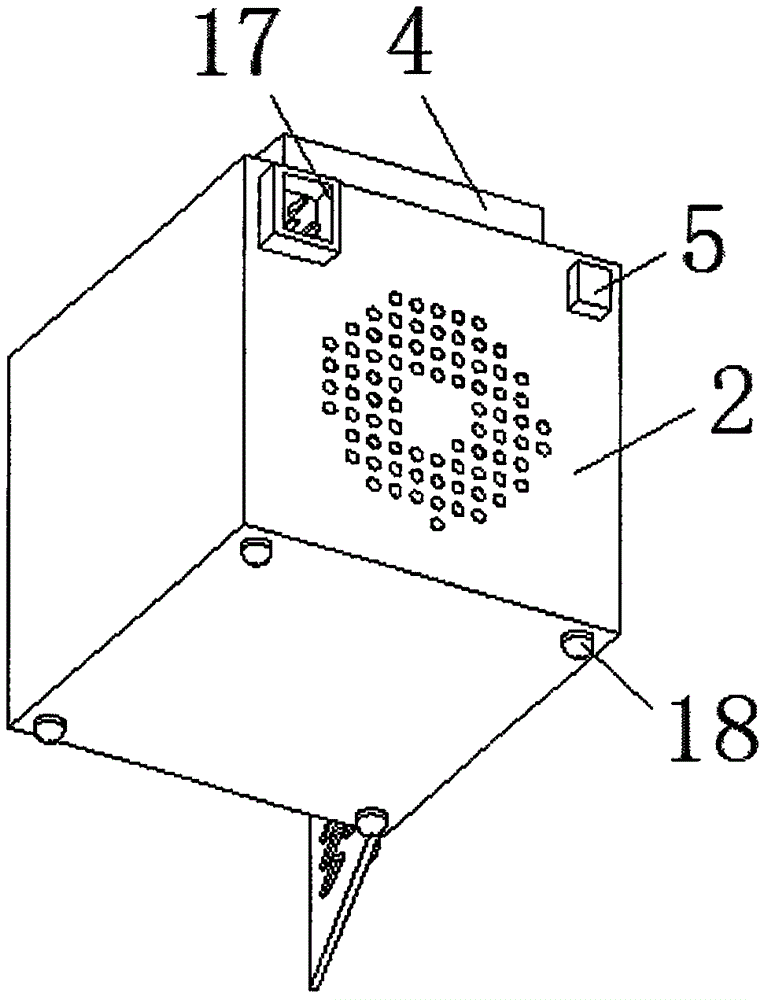

圖2為本實用新型側面結構示意圖；

圖3為本實用新型內部結構示意圖。

圖中：1箱門、2箱體、3溫控器、4控制箱、5電源開關、6風葉、7電機、8發熱管支撐架、9隔網、10發熱管、11提手、12食物網架、13支架、14散風窗、15把手、16鎖扣、17電源插孔、18膠腳。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種家用自動水果烘干機，包括箱體2，箱體2的下表面設有四個膠腳18，箱體2的前面設有開口，該開口處設有箱門1，通過采用箱體2和箱門1的一體設置，可以縮小了空間，令傳熱效率有效提高，達到節能效果，箱門1的一側設有鎖扣16，箱門1通過鉸鏈與箱體2連接，箱門1上設有散風窗14，散風窗14的一側設有把手15，通過把手15可以更加的輕松的打開箱門1，箱體2內部后表面設有電機7，且電機7通過螺栓與箱體2連接，并且電機7輸出軸的端部設有風葉6，通過電機7帶動風葉6進行轉動，來將食物進行吹干，風葉6的一側設有發熱管10，通過發熱管10可以使吹出的風加熱，更加快速的使食物烘干，發熱管10通過發熱管支撐架8與箱體2上頂面連接，且發熱管支撐架8的一側設有溫控器3，發熱管10電連接溫控器3，發熱管10的一側設有隔網9，隔網9的一側設有多個支架13，支架13通過鉚釘與箱體2連接，省去安裝時間，而且更穩定，支架13位于箱體2內的左右兩側，且支架13一一對應設置，支架13上設有食物網架12，食物網架12與支架13滑動連接，通過食物網架12放取食物更加的方便，箱體2后表面上設有通風孔，且箱體2后表面的左上角設有電源插孔17，通過電源插孔17來使烘干機連接電路，并且箱體2后表面的右上角上設有電源開關5，箱體2的上表面設有控制箱4，通過控制箱4安裝在箱體2的上表面，使控制箱4隔開了里面的熱量，有效提高機器壽命，且控制箱4分別電連接溫控器3、電源開關5和電源插孔17，控制箱4的一側設有提手11，且提手11通過螺栓與箱體2連接，通過提手11可以更加輕松的移動烘干機的位置，該家用自動水果烘干機結構簡單，操作簡便，烘干效率快，而且沒有異味。

工作原理：通過打開箱門1把食物放到食物網架12上，通過打開電源開關5，來使發熱管10進行散熱，再通過電機7帶動風葉6進行轉動，以此來熱風對食物網架12上的食物進行烘干。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
