本實用新型涉及茶葉加工設備，尤其涉及一種加工高品質茶葉的炒茶機。

背景技術：

目前，我國是世界第一產茶大國，茶葉的制作工藝一般比較復雜，不同種類的茶葉其生產工序也不盡相同，傳統茶葉制作過程都是采用手工操作，生產效率極低，這顯然不能滿足現在規?；a(chǎn)的需求。為了提高茶葉的生產加工效率，人們設計出許多用于茶葉加工的自動化生產設備，例如殺青機、理?xiàng)l機、炒茶機、提香機等等。但現階段人們對這些自動化生產設備的使用仍然還停留在單獨設備完成單獨工藝生產方式，在整個茶葉生產流程中依然需要大量的人工操作在各個設備之間對茶葉進行轉移，依然不能最大限度的發揮出自動化生產設備的優勢，生產效率有待進一步提高。但是目前的加工高品質茶葉的炒茶機只是提高生產效率，而炒茶機中容易殘留茶葉，這樣殘留的茶葉焦掉并影響茶葉加工質量。

技術實現要素：

本實用新型要解決上述現有技術存在的問題，提供一種加工高品質茶葉的炒茶機，對設備合理改進，提高茶葉加工質量。

本實用新型解決其技術問題采用的技術方案：這種加工高品質茶葉的炒茶機，包括機架、安裝在機架上的炒茶斗和炒茶板，炒茶板的外表面為弧面結構，機架上安裝有固定軸，固定軸上安裝有固定套，固定套內滑動安裝有固定桿，固定桿上安裝有分別限位在固定套上下端的限位螺母，炒茶板轉動安裝在固定桿外端；固定套上固定有固定板，固定板上開有通孔，炒茶板的內側邊連接有連桿，連桿穿過通孔，連桿上套有一對分別位于固定板上下方的彈簧，連桿外端安裝有調節螺母。炒茶板的外表面為弧面結構，這樣炒茶板與炒茶斗更加貼合，炒茶板轉動安裝在固定桿外端，固定桿通過固定套固定在固定軸上，固定桿與固定套之間通過限位螺母可以調節位置，固定桿是連接在炒茶板的一側，而炒茶板的另一側連接有連桿，連桿與固定板之間安裝有彈簧，這樣使炒茶板與炒茶斗之間彈性接觸，有利于加工茶葉，均勻下壓在茶葉上。

其中固定軸上固定有安裝桿，安裝桿的外端固定有安裝軸，安裝軸上安裝有杠桿，杠桿的外端固定有刮板，杠桿的內端與安裝桿之間連接有彈性拉繩。

為了進一步完善，炒茶板的內側邊設有一條柔性凸邊。柔性凸邊向外凸起并可以翻動炒茶斗內的茶葉，不僅使茶葉受熱更加均勻，而且柔性凸邊不會壓壞茶葉。

本實用新型有益的效果是：本實用新型對炒茶板的安裝設計更為合理，炒茶板可靈活活動并彈性接觸在炒茶斗內，炒茶機對茶葉翻炒更加合理，并提供更加均勻的加熱，有利于廣泛推廣。

附圖說明

圖1為本實用新型中炒茶機的立體結構圖；

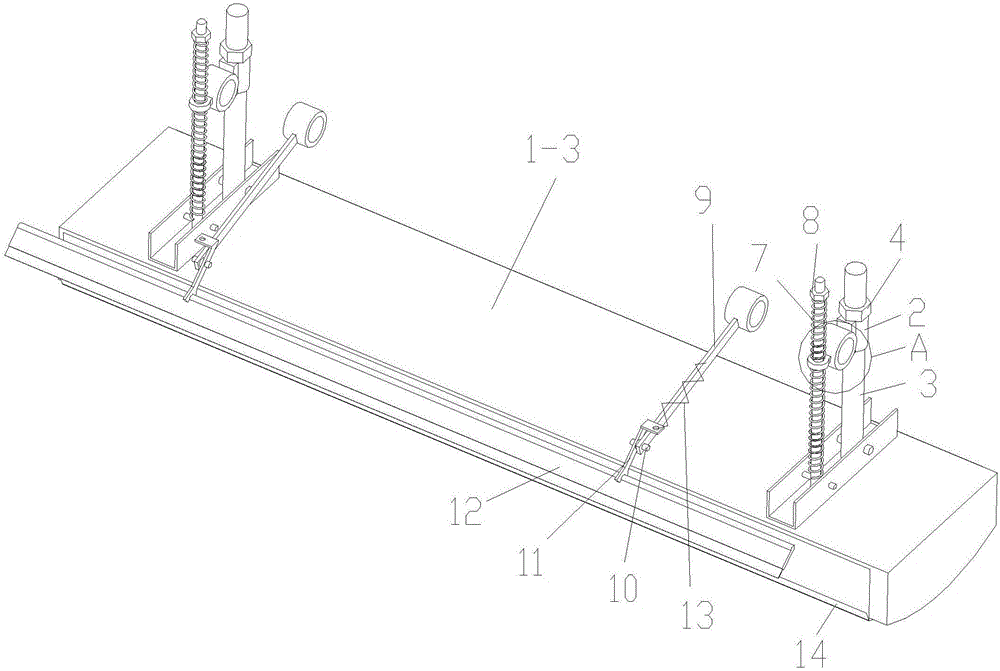

圖2為本實用新型中炒茶板的安裝示意圖；

圖3為圖2中A部分的放大示意圖；

圖4為圖2背面的立體結構圖；

圖5為本實用新型中炒茶板底面的結構示意圖。

附圖標記說明：炒茶機1，機架1，固定軸1-1，炒茶斗1-2，炒茶板1-3，固定套2，固定桿3，限位螺母4，固定板5，通孔5-1，連桿6，彈簧7，調節螺母8，安裝桿9，安裝軸10，杠桿11，刮板12，彈性拉繩13，柔性凸邊14。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

參照附圖：本實施例中加工高品質茶葉的炒茶機，包括機架1、安裝在機架1上的炒茶斗1-2和炒茶板1-3，炒茶板1-3的外表面為弧面結構，炒茶板1-3的內側邊設有一條柔性凸邊14。機架1上安裝有固定軸1-1，固定軸1-1上安裝有固定套2，固定套2內滑動安裝有固定桿3，固定桿3上安裝有分別限位在固定套2上下端的限位螺母4，炒茶板1-3轉動安裝在固定桿3外端；固定套2上固定有固定板5，固定板5上開有通孔5-1，炒茶板1-3的內側邊連接有連桿6，連桿6穿過通孔5-1，連桿6上套有一對分別位于固定板5上下方的彈簧7，連桿6外端安裝有調節螺母8；其中固定軸1-1上固定有安裝桿9，安裝桿9的外端固定有安裝軸10，安裝軸10上安裝有杠桿11，杠桿11的外端固定有刮板12，杠桿11的內端與安裝桿9之間連接有彈性拉繩13。

雖然本實用新型已通過參考優選的實施例進行了圖示和描述，但是，本專業普通技術人員應當了解，在權利要求書的范圍內，可作形式和細節上的各種各樣變化。
