本實用新型涉及罐裝食品殺菌設備技術領域，特別是涉及一種臥式殺菌鍋。

背景技術：

罐頭食品是將符合要求的原料經處理、分選、修整、烹調（或不經烹調）、裝罐（包括馬口鐵罐、玻璃罐、復合薄膜袋或其他包裝材料容器）、密封、殺菌、冷卻而制成的具有一定真空度的罐藏食品。現有的臥式殺菌鍋包括鍋體、鍋蓋、軌道、加熱系統和冷卻系統，如中國專利公開文獻（CN202859703U）公開的一種蒸汽殺菌鍋，其加熱系統是在鍋體內部低位處設置蒸汽管，通過蒸汽管向鍋內施放高溫蒸汽，這種殺菌鍋一是單向出氣，對罐裝容器加熱不均，二是冷卻效率低下，且需要較多的冷卻水。

技術實現要素：

為克服現有技術存在的技術缺陷，本實用新型提供一種臥式殺菌鍋，保證容器受熱均勻，殺菌效率高，冷卻快，且耗水量少。

本實用新型采用的技術解決方案是：

一種臥式殺菌鍋，包括鍋體、加熱裝置、噴淋裝置以及冷卻裝置，所述鍋體內部低位注有水，所述加熱裝置包括與蒸汽發生器連接并伸入鍋體內部低位的蒸汽加熱管；所述冷卻裝置包括換熱筒及穿過換熱筒的冷流管和熱流管，所述噴淋裝置包括設置在鍋體外的水泵以及多個周向間隔設置在鍋體內周壁上的噴淋管，各噴淋管分別沿鍋體水平延伸至鍋體長度方向兩端且其上分別設有若干噴口，所述水泵的進水端通過管道一通入鍋體內部低位，所述水泵的出水端通過管道二和熱流管與各噴淋管相連通，所述冷流管的輸入端連接有開關閥。

優選地，所述冷流管和熱流管呈套管式結構，所述冷流管套設于熱流管外。

優選地，所述鍋體內部低位還連接有穿出鍋體外部的排水管，所述排水管上設有排水閥。

優選地，所述鍋體內部低位注入的水位高度為10cm～20cm。

優選地，該殺菌鍋還包括帶動各噴淋管往復轉動噴淋的旋轉裝置，各噴淋管與管道二之間連接有旋轉接頭。

優選地，所述旋轉裝置包括正反轉電機、旋轉轉盤和分別與各噴淋管固接的齒輪，所述旋轉轉盤設置在鍋體內部，所述正反轉電機設置在鍋體外且其輸出軸伸入鍋體內與旋轉轉盤中心固定連接，所述旋轉轉盤外周緣設有與各噴淋管上的齒輪分別嚙合連接的輪齒。

優選地，所述正反轉電機為步進電機，其旋轉角度為90°。

本實用新型的有益效果：本實用新型蒸汽加熱管對鍋體內部低位的少量預存水進行加熱，通過水泵抽取鍋體內部低位受熱水再由周向間隔設置在鍋體內周壁的噴淋管朝罐裝容器多方向噴射，使得罐裝容器各處受熱均勻，殺菌效率高；

又由于鍋體內部低位的水少量，并通過水泵、噴淋管再返回鍋體內部低位，在殺菌時利用該部分水循環對容器加熱，而在殺菌完成的冷卻過程中通過換熱筒冷卻降溫呈溫度較低的水，然后再循環噴向罐裝容器使得容器逐步降溫，冷卻速度快，耗水量少；

另外，通過旋轉裝置使得各噴淋管往復旋轉，實現對罐裝容器更大范圍全方位噴淋，大大提高殺菌效率和冷卻效率。

附圖說明

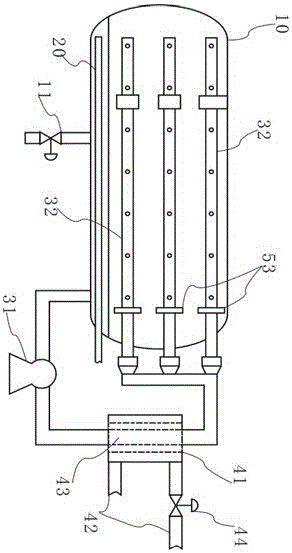

圖1為本實用新型結構示意圖。

圖2為本實用新型旋轉裝置與噴淋管結構示意圖。

附圖標記說明：

10、鍋體；11、排水管；20、蒸汽加熱管；31、水泵；32、噴淋管；41、換熱筒；42、冷流管；43、熱流管；44、開關閥；51、正反轉電機；52、旋轉轉盤；53、齒輪。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1所示，本實施例提供一種臥式殺菌鍋，包括鍋體10、加熱裝置、噴淋裝置以及冷卻裝置，所述鍋體10內部低位注有水，所述鍋體10內部低位注入的水位高度為10cm～20cm，所述鍋體10內部低位還連接有穿出鍋體10外部的排水管11，所述排水管11上設有排水閥。

在本實施例中，所述加熱裝置包括與蒸汽發生器連接并伸入鍋體10內部低位的蒸汽加熱管20。所述冷卻裝置包括換熱筒41及穿過換熱筒41的冷流管42和熱流管43，所述噴淋裝置包括設置在鍋體10外的水泵31以及多個周向間隔設置在鍋體10內周壁上的噴淋管32，各噴淋管32分別沿鍋體10水平延伸至鍋體10長度方向兩端且其上分別設有若干噴口，所述水泵31的進水端通過管道一通入鍋體10內部低位，所述水泵31的出水端通過管道二與各噴淋管32相連通。在本實施例中，所述冷流管42和熱流管43呈套管式結構，所述冷流管42套設于熱流管43外，所述冷流管42用于流通冷水且其輸入端連接有開關閥44，在殺菌時關閉開關閥44，在冷卻時開啟開關閥44。

在上述技術方案的基礎上進一步改進：如圖2所示，該殺菌鍋還包括帶動各噴淋管32往復轉動噴淋的旋轉裝置，各噴淋管32通過軸承座與鍋體10內壁相連接且分別與管道二之間連接有旋轉接頭，所述旋轉裝置包括正反轉電機51、旋轉轉盤52和分別與各噴淋管32固接的齒輪53，所述旋轉轉盤52設置在鍋體10內部，所述正反轉電機51設置在鍋體10外且其輸出軸伸入鍋體10內與旋轉轉盤52中心固定連接，所述旋轉轉盤52外周緣設有與各噴淋管32上的齒輪53分別嚙合連接的輪齒。所述正反轉電機51為步進電機，其旋轉角度為90°。

以上顯示和描述了本發明創造的基本原理和主要特征及本發明的優點，本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本發明創造精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內，本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
