本實用新型涉及一種茶葉打散領域，特別指一種適用于廢茶回收打散裝置，具體為一種用于廢茶磚回收解塊裝置。

背景技術：

黑茶是利用微生物發酵以及濕熱作用的方式制成的一種茶葉，黑茶采用的原料較粗老，是壓制緊壓茶的主要原料。緊壓茶，是以黑毛茶、老青茶、做莊茶及其它適合制毛茶為原料，經過渥堆、蒸、壓等典型工藝過程加工而成的磚形或其它形狀的茶葉，在生產、運輸和儲藏等工藝環節中，常常會產生因形狀、重量等不達標的不合格殘次品，此類殘次品需要重新回收利用。

目前，緊壓茶殘次品的解散回收工藝一直沿用傳統的手工作業方式，通過手工打散以便重新加工利用。這種對殘次品進行回收加工的傳統工藝有如下缺點 ：1.勞動強度較大，根據實際測量，在經過高溫蒸汽后，緊壓茶最高溫度近 107℃ ；2.手工打散效率低下，無形中增加了人工成本，降低生產效益，據數據顯示，以 357g 餅茶計算，打散一餅常規茶葉需要 1 分鐘，而隨著普洱茶行業的興起，部分普洱緊壓茶生產企業年殘次品將達數百噸，并且隨著消費者對產品質量的要求越來越高，殘次品在生產過程中產生的比例還會逐步增大；3.傳統的手工打散方式容易對茶葉造成污染，影響食品衛生安全質量；4.手工打散質量不高，人為因素較大，難以達到統一的標準。

技術實現要素：

本實用新型的目的是針對以上問題，提供一種用于廢茶磚回收解塊裝置，該裝置結構簡單，可以一次性將茶磚打散解塊，能有效提高廢茶磚的打散效率，同時可以方便轉運和庫存。

為實現以上目的，本實用新型采用的技術方案是：一種用于廢茶磚回收解塊裝置，它包括機座（1）、打散筒（2）、進料斗（3），所述打散筒（2）通過螺栓固定在機座（1）上，所述打散筒（2）上設有進料斗（3），打散筒（2）內部設有打散裝置，打散裝置包括攪動軸（4）、卡盤（41）、支撐板（42）、以及攪動桿（43），所述攪動軸（4）軸向貫穿設置于打散筒（2）中部，所述卡盤（41）設置在接近打散筒（2）端面處，所述支撐板（42）兩端部設置在卡盤（41）上，所述支撐板（42）上固定有攪動桿（43），所述攪動軸（4）端部設有與皮帶輪相連的轉盤（51），轉盤（51）外套有皮帶輪蓋板（5）。

進一步的，所述機座（1）底部設有出料口（11），且出料口與水平面的夾角為30-60度。

進一步的，所述進料斗（3）為多次曲折結構。

進一步的，所述出料口（11）與打散筒（2）相連處包裹有過濾網。

進一步的，所述攪動桿（43）數量為多個，且螺旋的分布在攪動軸（4）上，所述支撐板（42）數量不少于三個。

進一步的，所述打散筒（2）外表面設有觀察口（21）。

本實用新型的有益效果：本實用新型提供了一種用于廢茶磚回收解塊裝置，該裝置結構簡單，可以一次性將茶磚打散解塊，能有效提高廢茶磚的打散效率，同時可以方便轉運和庫存。

1、進料斗采用多次曲折結構，可以防止在茶磚在打散時由于震動飛出。

2、過濾網的設置，可以分離打散的茶葉。

3、觀察口可以清楚的觀察該裝置內部打散情況。

4、本實用新型節省了制造成本，方便轉運和庫存。

附圖說明

圖1為本實用新型右視圖。

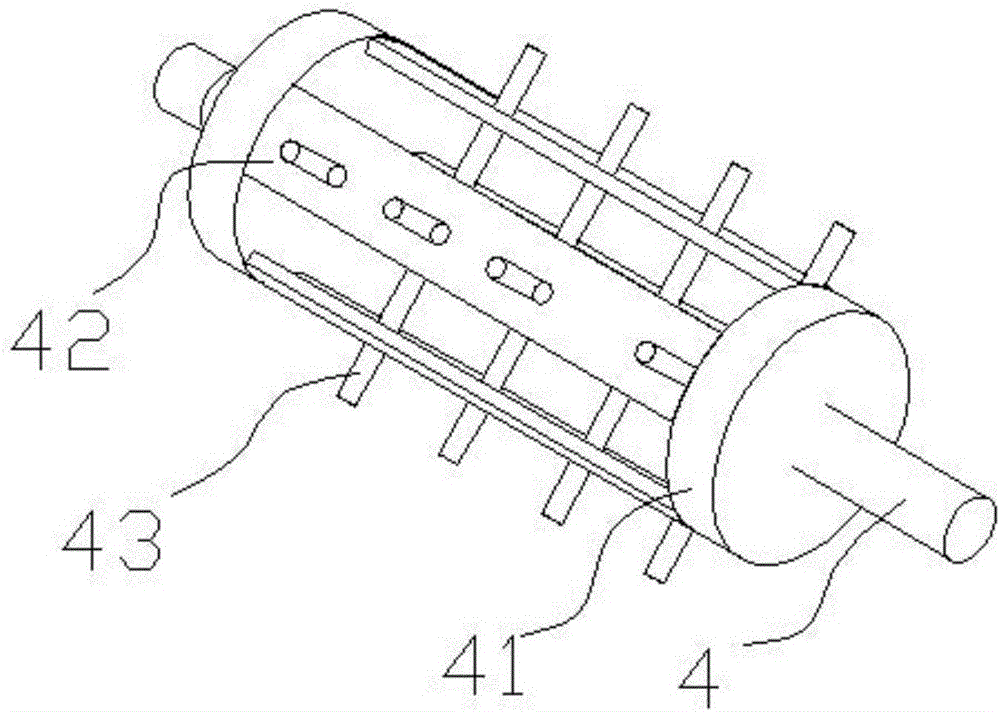

圖2為本實用新型解塊結構內部示意圖。

圖3為本實用新型結構示意圖。

圖4為本實用新型一種剖面結構示意圖。

圖中所述文字標注表示為：1、機座；2、打散筒；3、進料斗；4、攪動軸；5；皮帶輪蓋板；11、出料口；21、觀察口；41、卡盤；42、支撐板；43、攪動桿；51、轉盤。

具體實施方式

為了使本領域技術人員更好地理解本實用新型的技術方案，下面結合附圖對本實用新型進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本實用新型的保護范圍有任何的限制作用。

如圖1-圖4所示，本實用新型的具體結構為：一種用于廢茶磚回收解塊裝置，它包括機座1、打散筒2、進料斗3，所述打散筒2通過螺栓固定在機座1上，所述打散筒2上設有進料斗3，打散筒2內部設有打散裝置，打散裝置包括攪動軸4、卡盤41、支撐板42、以及攪動桿43，所述攪動軸4軸向貫穿設置于打散筒2中部，所述卡盤41設置在接近打散筒2端面處，所述支撐板42兩端部設置在卡盤41上，所述支撐板42上固定有攪動桿43，所述攪動軸4端部設有與皮帶輪相連的轉盤51，轉盤51外套有皮帶輪蓋板5。

優選的，所述機座1底部設有出料口11，且出料口與水平面的夾角為30-60度。

優選的，所述進料斗3為多次曲折結構。

優選的，所述出料口11與打散筒2相連處包裹有過濾網。

優選的，所述攪動桿43數量為多個，且螺旋的分布在攪動軸4上，所述支撐板42數量不少于三個。

優選的，所述打散筒2外表面設有觀察口21。

具體使用時，啟動電機，通過皮帶輪帶動轉盤51和攪動軸4轉動，將回收待打散的廢茶磚從進料斗3滑入打散筒2中，攪動軸4帶動支撐板42和攪動桿43轉動，對廢茶磚進行解塊攪拌，從而將廢茶磚進行打散，打散的廢茶磚通過過濾網落入出料口11處，完成廢茶磚的回收解塊，相對于傳統的手工解塊打散，本方案能有效提高廢茶磚的打散效率，同時可以方便轉運和庫存。

需要說明的是，在本文中，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實例的說明只是用于幫助理解本實用新型的方法及其核心思想。以上所述僅是本實用新型的優選實施方式，應當指出，由于文字表達的有限性，而客觀上存在無限的具體結構，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進、潤飾或變化，也可以將上述技術特征以適當的方式進行組合；這些改進潤飾、變化或組合，或未經改進將實用新型的構思和技術方案直接應用于其它場合的，均應視為本實用新型的保護范圍。
