本發明屬于農產品加工設備技術領域，具體涉及一種黃花菜殺青烘干一體機。

背景技術：

黃花菜中含有豐富的營養物質，每100g黃花菜干品中含有蛋白質14.1g，脂肪0.4g，碳水化合物60.1g，鈣463mg，磷173mg，鐵16.5mg，胡蘿卜素3.44mg，核黃素0.14mg，硫胺素0.3mg，尼克酸4.1mg等，其中碳水化合物、蛋白質、脂肪3大營養物質分別占到60%、14%、2%，此外，磷的含量高于其他蔬菜。黃花菜有止血、消炎、清熱、利濕、消食、明目、安神等功效，對吐血、大便帶血、小便不通、失眠、乳汁不下等有療效，可作為病后或產后的調補品，所以黃花菜廣受大家喜歡。但是黃花菜中含有一種叫秋水仙堿的物質，在人體內由秋水仙堿轉化為二氧秋水仙堿而使人中毒，將黃花菜經過60℃以上的高溫處理可以破壞秋水仙堿。

傳統的加工方式是通過蒸煮曬干法，所需要的設備是殺青箱和烘干箱，需要兩個設備成本投資較大，而且一般殺青箱和烘干箱中熱蒸汽都會懸浮在箱頂，造成熱蒸汽在箱內不均勻，使黃花菜的殺青和烘干不均勻。

因此，我們針對上述提出的問題提供一種工作效率高、蒸汽分布均勻、操作方便的、全自動的黃花菜殺青烘干一體機。

技術實現要素：

本發明針對上述提出的問題提供一種工作效率高、蒸汽分布均勻、操作方便的、全自動的黃花菜殺青烘干一體機。

為達上述目的，本發明所采用的技術方案如下：

一種黃花菜殺青烘干一體機，包括：機體、控制面板、熱風機、通風管道、抽濕機、通風口、電動排氣閥門、報警器、進取料口、托盤支架、托盤和動力控制裝置，其特征在于：所述機體前端設有控制面板，所述機體一側設有進取料口，所述機體另一側設有通風管道，所述通風管道通過法蘭連接熱風機，所述機體頂部設有通風口，所述通風口與抽濕機相連，所述機體上端兩側設有電動排氣閥門，所述電動排氣閥門旁設有報警器，所述機體內部設有托盤支架和托盤，所述托盤支架包括主軸、旋轉件、圓形支架、圓柱體支架、皮帶輪、動力控制裝置、主軸支架，所述主軸通過軸承座設置于主軸支架上，所述主軸連接旋轉件，所述旋轉件兩端上均勻設有兩組圓柱體支架，所述兩組圓柱體支架末端分別連接兩個圓形支架，所述兩個圓形支架之間通過圓柱體支架連接，所述主軸末端設有皮帶輪，所述皮帶輪通過皮帶連接動力控制裝置，所述動力控制裝置由電機通過v帶連接減速離合器組成，所述托盤通過連接桿活動連接在圓柱體支架上，所述托盤底部設有配重塊，所述托盤內部設有抽屜，所述抽屜與托盤內部吻合，所述抽屜通過卡扣與托盤固定，所述抽屜一側設有拉手。

進一步的，所述主軸為花鍵軸，所述主軸與旋轉件嚙合。

進一步的，所述托盤與抽屜均為網狀。

進一步的，所述控制面板、熱風機、抽濕機、電動排氣閥門、報警器和動力控制裝置電性連接，均通過plc自動控制。

本發明的優點：本發明的一種黃花菜殺青烘干一體機，采用旋轉托盤和全自動的控制裝置，將殺青和烘干在一個箱體中完成，讓黃花菜在托盤中通過轉軸旋轉使箱體內部的熱氣均勻分散，達到更好的殺青的烘干效果；與現有技術相比，提高了工作效率，不用在殺青后將黃花菜拿出來放入烘干箱中，既減少了對黃花菜的破壞，又減少了勞動成本的投入，提高了產品的質量，本發明采用全自動的控制系統，保證了殺青和烘干的時間，不易破壞黃花菜中的營養成分，而且能使箱體中的熱氣分散均勻，使黃花菜色澤均勻質量優。

附圖說明

下面結合附圖對本發明的具體實施方式作進一步詳細說明：

圖1為本發明一種黃花菜殺青烘干一體機的結構示意圖。

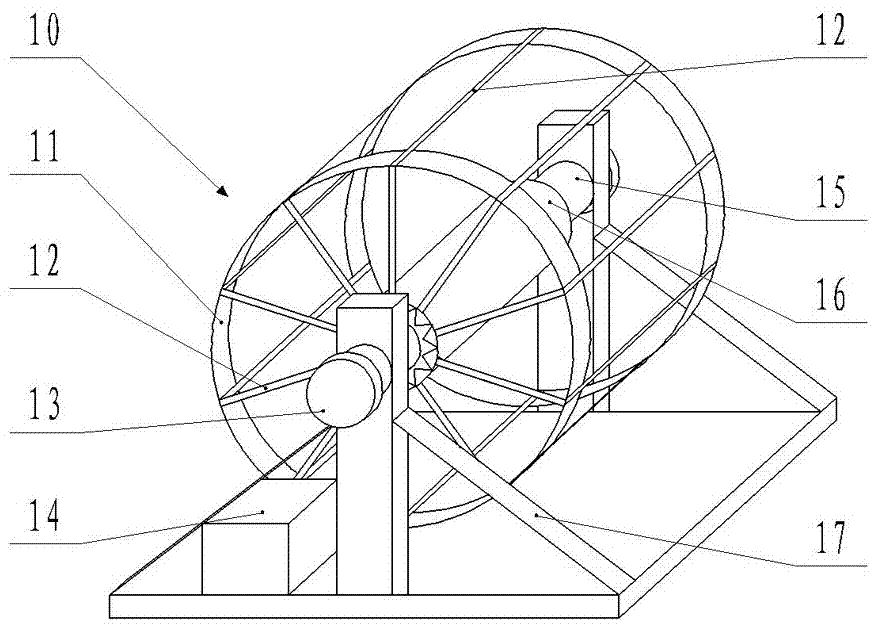

圖2為本發明一種黃花菜殺青烘干一體機的托盤支架結構示意立體圖。

圖3為本發明一種黃花菜殺青烘干一體機的托盤結構示意立體圖。

圖中標號為：1.機體，2.控制面板，3.熱風機，4.通風管道，5.抽濕機，6.通風口，7.電動排氣閥門，8.報警器，9.進取料口，10.托盤支架，11.圓形支架，12.圓柱體支架，13.皮帶輪，14.動力控制裝置，15.主軸，16.旋轉件，17.主軸支架，18.托盤，19.連接桿，20.配重塊，21.抽屜，22.拉手，23.卡扣。

具體實施方式

下面給出的實施例擬對本發明作進一步說明，但不能理解為是對本發明保護范圍的限制，本領域技術人員根據本發明內容對本發明的一些非本質的改進和調整，仍屬于本發明的保護范圍。

在圖1、2、3中，1.機體，2.控制面板，3.熱風機，4.通風管道，5.抽濕機，6.通風口，7.電動排氣閥門，8.報警器，9.進取料口，10.托盤支架，11.圓形支架，12.圓柱體支架，13.皮帶輪，14.動力控制裝置，15.主軸，16.旋轉件，17.主軸支架，18.托盤，19.連接桿，20.配重塊，21.抽屜，22.拉手，23.卡扣。

一種黃花菜殺青烘干一體機，包括：機體1、控制面板2、熱風機3、通風管道4、抽濕機5、通風口6、電動排氣閥門7、報警器8、進取料口9、托盤支架10、托盤18和動力控制裝置14，其特征在于：所述機體1前端設有控制面板2，所述機體1一側設有進取料口9，所述進取料口9與機體1在關閉時緊密連接，所述機體1另一側設有通風管道4，所述通風管道4通過法蘭連接熱風機3，所述機體1頂部設有通風口6，所述通風口6與抽濕機5相連，所述機體1上端兩側設有電動排氣閥門7，所述電動排氣閥門7旁設有報警器8，所述機體內部設有托盤支架10和托盤18，所述托盤支架10包括主軸15、旋轉件16、圓形支架11、圓柱體支架12、皮帶輪13、動力控制裝置14、主軸支架17，所述主軸15通過軸承座設置于主軸支架17上，所述主軸15連接旋轉件16，所述旋轉件16兩端上均勻設有兩組圓柱體支架12，所述兩組圓柱體支架12末端分別連接兩個圓形支架11，所述兩個圓形支架11之間通過圓柱體支架12連接，所述主軸15末端設有皮帶輪13，所述皮帶輪13通過皮帶連接動力控制裝置14，所述動力控制裝置14由電機通過v帶連接減速離合器組成，所述托盤18通過連接桿19活動連接在圓柱體支架12上，所述托盤18底部設有配重塊20，所述托盤18內部設有抽屜21，所述抽屜21與托盤18內部吻合，所述抽屜21通過卡扣23與托盤18固定，所述抽屜21一側設有拉手22。

所述主軸15為花鍵軸，所述主軸15與旋轉件16嚙合，所述托盤18與抽屜21均為網狀，可以使熱氣與物料充分接觸，所述控制面板2、熱風機3、抽濕機5、電動排氣閥門7、報警器8和動力控制裝置14電性連接，均通過plc自動控制。

通過plc系統編輯一體機工作程序，進氣時間，殺青時間和轉速，抽濕氣時間，烘干時間，排氣時間，報警時間和停機；工作過程為加料--進氣--殺青+抽濕氣--烘干+抽濕氣--排氣--報警--停機。

在一體機啟動前，將物料均勻鋪灑在抽屜21中，通過進取料口9將抽屜21放入托盤18中，然后關閉進取料口9，進取料口9在關閉時與機體1緊密連接，通過控制面板2啟動一體機對黃花菜進行加工，根據工作程序，進氣2min后，開始殺青，殺青溫度控制在60-70℃，

殺青時間為6min，動力控制裝置14帶動托盤支架10開始運行，轉速為15r/min，同時抽濕機5開始工作，殺青結束后開始烘干，烘干溫度控制70-80℃，烘干時間為25min，烘干結束后，電動排氣閥門7將多余氣體排出，抽濕機5停止工作，排氣時間為3min，排氣時托盤支架10扔保持旋轉，排氣結束后，報警器8報警，報警10s后一體機停止工作，打開進取料口9將抽屜21拉出取出物料。
