本發明涉及食品加工設備領域，具體涉及一種通風排氣烤箱。

背景技術：

在工業生產的過程中，烤箱主要用于對原材料的加工，但是在這過程中，容易產生高溫有害氣體，因此當工人打開箱體的一瞬間，這些有害氣體便會出現外溢的現象，從而危害工人的健康，因此非常的不安全，同時現有的烤箱沒有耗能提醒，因此查詢耗能很是麻煩。

技術實現要素：

本發明所要解決的技術問題是針對上述現有技術提供一種通風排氣烤箱，以解決上述背景技術中提出的問題。

本發明解決上述問題所采用的技術方案為：一種通風排氣烤箱，包括方形的烤箱箱體，所述烤箱箱體內設有多個烤箱格，且烤箱格的外側開口處設有烤箱格拉門，所述烤箱格拉門的下邊緣與烤箱格的開口下邊緣活動鉸接，且烤箱格拉門的外側設有拉手；所述烤箱箱體的正面設有框狀的排氣管，且排氣管上設有多個排氣孔，所述排氣管以焊接的方式與烤箱箱體固定連接；所述烤箱箱體的上端設有抽氣管，且抽氣管與烤箱格內部相通，抽氣管的上端設有抽風機，通過抽風機抽取烤箱格內部的氣體；所述抽氣管與排氣管相連接，且抽氣管與排氣管內部相通；因此當打開抽氣管上端的抽風機時，此時排氣管也會在抽風機的負壓作用下抽取從烤箱格外溢出的氣體，因此排氣效果更好；所述烤箱格內設有滑動板，滑動板的兩側與烤箱格的內部滑動連接，通過滑動板可以增加烘烤原料的數量。

優選地，所述烤箱箱體的底部設有滑輪。

優選地，所述烤箱箱體的外壁上設有電表，且電表與烤箱箱體的電源線串聯連接，通過電表可以明確得知整體的耗電量。

優選地，所述滑動板采用不銹鋼制成。

與現有技術相比，本發明的優點在于：

本發明結構合理，使用方便，獨特的抽氣式結構，可以有效的祛除打開烤箱的瞬間出現的有害氣體，同時能夠防止氣體出現外泄的情況，因此整體的安全性得到了很大的提高，同時電表的設置可以明確的知道整體的耗能情況，滑動板的設置也使得整體的利用率更高。

附圖說明

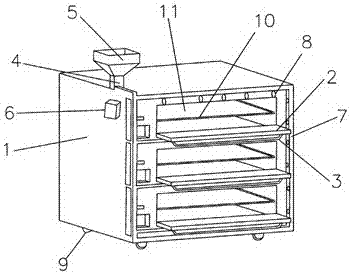

圖1為本發明一種通風排氣烤箱的結構示意圖。

圖2為本發明一種通風排氣烤箱打開時的結構示意圖。

圖中：1-烤箱箱體、2-烤箱格拉門、3-拉手、4-抽氣管、5-抽風機、6-電表、7-排氣管、8-排氣孔、9-滑輪、10-滑動板、11-烤箱格。

具體實施方式

以下結合附圖實施例對本發明作進一步詳細描述。

請參閱圖1～2，本發明實施例中，一種通風排氣烤箱，包括方形的烤箱箱體1，所述烤箱箱體1內設有多個烤箱格11，且烤箱格11的外側開口處設有烤箱格拉門2，所述烤箱格拉門2的下邊緣與烤箱格11的開口下邊緣活動鉸接，且烤箱格拉門2的外側設有拉手3；所述烤箱箱體1的正面設有框狀的排氣管7，且排氣管7上設有多個排氣孔8，所述排氣管7以焊接的方式與烤箱箱體1固定連接；所述烤箱箱體1的上端設有抽氣管4，且抽氣管4與烤箱格11內部相通，抽氣管4的上端設有抽風機5，通過抽風機5抽取烤箱格11內部的氣體；所述抽氣管4與排氣管7相連接，且抽氣管4與排氣管7內部相通；因此當打開抽氣管4上端的抽風機5時，此時排氣管7也會在抽風機5的負壓作用下抽取從烤箱格11外溢出的氣體，因此排氣效果更好。

所述烤箱格11內設有滑動板10，滑動板10的兩側與烤箱格11的內部滑動連接，通過滑動板10可以增加烘烤原料的數量。

所述烤箱箱體1的底部設有滑輪9。

所述烤箱箱體1的外壁上設有電表6，且電表6與烤箱箱體1的電源線串聯連接，通過電表6可以明確得知整體的耗電量。

所述滑動板10采用不銹鋼制成。

本發明的工作原理是：烤箱格拉門2的外側設有拉手3，利用拉手可以方便工人使用，整體更加的人性化；烤箱箱體1的上端設有抽氣管4，且抽氣管4與烤箱格11內部相通，抽氣管4的上端設有抽風機5，通過抽風機5抽取烤箱格11內部的氣體；所述抽氣管4與排氣管7相連接，且抽氣管4與排氣管7內部相通；因此當打開抽氣管4上端的抽風機5時，此時排氣管7也會在抽風機5的負壓作用下抽取從烤箱格11外溢出的氣體，因此排氣效果更好；烤箱格11內設有滑動板10，滑動板10的兩側與烤箱格11的內部滑動連接，通過滑動板10可以增加烘烤原料的數量；烤箱箱體1的外壁上設有電表6，且電表6與烤箱箱體1的電源線串聯連接，通過電表6可以明確得知整體的耗電量。

以上所述僅為本發明的一種較佳實現方案而已，并不用以限制本發明，凡在本發明原則范圍內所做的非根本性修改、替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

技術總結
本發明涉及一種通風排氣烤箱，其特征在于，包括方形的烤箱箱體，所述烤箱箱體內設有多個烤箱格，且烤箱格的外側開口處設有烤箱格拉門，所述烤箱格拉門的下邊緣與烤箱格的開口下邊緣活動鉸接，且烤箱格拉門的外側設有拉手；所述烤箱箱體的正面設有框狀的排氣管，且排氣管上設有多個排氣孔，所述排氣管以焊接的方式與烤箱箱體固定連接；所述烤箱箱體的上端設有抽氣管，且抽氣管與烤箱格內部相通，抽氣管的上端設有抽風機；所述抽氣管與排氣管相連接，且抽氣管與排氣管內部相通；所述烤箱格內設有滑動板，滑動板的兩側與烤箱格的內部滑動連接。

技術研發人員：吳紅亮
受保護的技術使用者：無錫天麥機械有限公司
