本發明涉及鍋巴生產設備技術領域，具體為一種鍋巴生產用可調節成型裝置。

背景技術：

目前，鍋巴是一種深受民眾喜愛的食品，鍋巴越來越受到廣大消費者的青睞，但是在鍋巴加工行業，生產方式原始落后，大多采用人工對鍋巴進行油炸使鍋巴成型，而單一的操作方式，不僅效率低下，且人離油炸現場過近，對身體危害較大。鍋巴生產行業中，大規模、高效率、高品質的生產加工制造是鍋巴生產行業必經之路。

傳統的鍋巴生產用成型裝置自動化程度較低，生產效率不高，需要大量的勞動力參與制作工藝，無法實現調節，適應性較低，應用范圍較窄，經濟實用性不高，難以滿足當下市場對鍋巴生產用成型裝置的嚴格使用要求。

技術實現要素：

本發明的目的在于提供一種鍋巴生產用可調節成型裝置，以解決上述背景技術中提出的問題，所具有的有益效果是：具有可調節功能，自動化程度較高，調節范圍較廣，操作簡單方便，生產效率較高，經濟實用性較高。

為實現上述目的，本發明提供如下技術方案：一種鍋巴生產用可調節成型裝置，包括傳動電機、輔助成型輥、主成型輥和調節室，所述輔助成型輥的左右兩端分別與調節室中安放的軸承固定連接，所述主成型輥與成型電機轉動連接，主成型輥位于輔助成型輥的下方，所述調節室中的第二滑塊和第一滑塊分別與輔助成型輥?zhàn)笥覂蓚?cè)連接的軸承固定連接，所述第二滑塊螺紋連接的左調節絲桿的末端與左轉向傳動機構相連接，所述第一滑塊螺紋連接的右調節絲桿的末端與右轉向傳動機構相連接，所述傳動電機通過轉軸固定連接的主齒輪分別與左傳動絲桿和右傳動絲桿末端固定的從動齒輪相互嚙合，所述左傳動絲桿和右傳動絲桿的另一端分別與左轉動傳動機構和右轉向傳動機構相連接。

優選的，所述傳動電機位于分流傳動裝置的上方。

優選的，所述主齒輪和從動齒輪均位于分流傳動裝置的內部，所述分流傳動裝置安放在支撐架上。

優選的，所述輔助成型輥和主成型輥之間設置有鍋巴。

優選的，所述主成型輥的左端與調節室內的軸承固定連接。

優選的，所述左轉向傳動機構和右轉向傳動機構分別對稱固定在調節室的頂端。

優選的，所述成型電機位于調節室的右側。

與現有技術相比，本發明的有益效果是：該設備具有可調節功能，自動化程度較高，調節范圍較廣，操作簡單方便，生產效率較高，經濟實用性較高；傳動電機將動力傳遞給分流傳動裝置，分流裝置再將動力通過左傳動絲桿和右傳動絲桿分別傳遞給左轉向傳動機構和右轉向傳動機構，最后通過左調節絲桿和右調節絲桿實現輔助成型輥和主成型輥之間的距離調節，調節的量可控，兩端的調節量相同，使得調節更加穩定方便；本發明調節性能更好，調節穩定安全可靠，適應性較高，可以很好的滿足使用者和市場的需求。

附圖說明

圖1為本發明整體的結構示意圖；

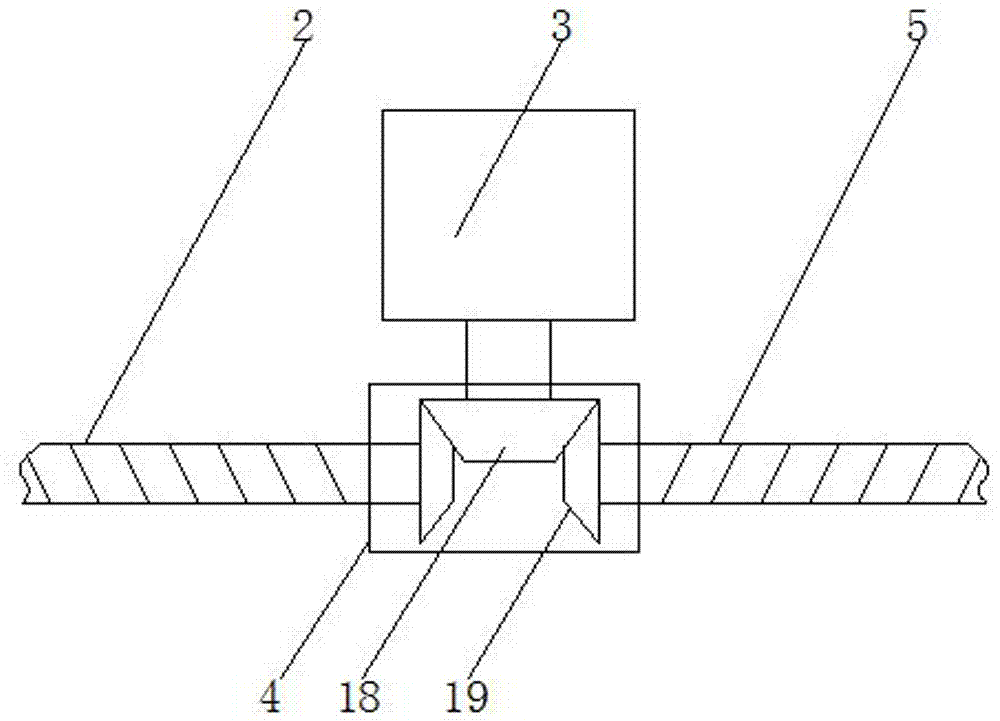

圖2為本發明中分流傳動裝置的結構示意圖。

圖中：1-左轉向傳動機構；2-左傳動絲桿；3-傳動電機；4-分流傳動裝置；5-右傳動絲桿；6-支撐架；7-右轉向傳動機構；8-右調節絲桿；9-軸承；10-第一滑塊；11-左調節絲桿；12-第二滑塊；13-輔助成型輥；14-鍋巴；15-主成型輥；16-調節室；17-成型電機；18-主齒輪；19-從動齒輪。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1和圖2，本發明提供的一種實施例：一種鍋巴生產用可調節成型裝置，包括傳動電機3、輔助成型輥13、主成型輥15和調節室16，輔助成型輥13的左右兩端分別與調節室16中安放的軸承9固定連接，主成型輥15與成型電機17轉動連接，主成型輥15位于輔助成型輥13的下方，調節室16中的第二滑塊12和第一滑塊10分別與輔助成型輥13左右兩側連接的軸承9固定連接，第二滑塊12螺紋連接的左調節絲桿11的末端與左轉向傳動機構1相連接，第一滑塊10螺紋連接的右調節絲桿8的末端與右轉向傳動機構7相連接，傳動電機3通過轉軸固定連接的主齒輪18分別與左傳動絲桿2和右傳動絲桿5末端固定的從動齒輪19相互嚙合，左傳動絲桿2和右傳動絲桿5的另一端分別與左轉動傳動機構1和右轉向傳動機構7相連接，傳動電機3位于分流傳動裝置4的上方，主齒輪18和從動齒輪19均位于分流傳動裝置4的內部，分流傳動裝置4安放在支撐架6上，輔助成型輥13和主成型輥15之間設置有鍋巴14，主成型輥15的左端與調節室16內的軸承9固定連接，左轉向傳動機構1和右轉向傳動機構7分別對稱固定在調節室16的頂端，成型電機17位于調節室16的右側。

工作原理：使用時，鍋巴14位于輔助成型輥13和主成型輥15之間，通過輔助成型輥13和主成型輥15的擠壓作用實現成型加工，加工過程中，傳動電機3將動力傳遞給分流傳動裝置4，分流裝傳動置4再將動力通過左傳動絲桿2和右傳動絲桿5分別傳遞給左轉向傳動機構1和右轉向傳動機構7，最后通過左調節絲桿11和右調節絲桿8實現輔助成型輥13和主成型輥15之間的距離調節，從而實現鍋巴成型狀態的調節，調節更加穩定。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

技術總結
本發明公開了一種鍋巴生產用可調節成型裝置，包括傳動電機、輔助成型輥、主成型輥和調節室，所述輔助成型輥的左右兩端分別與調節室中安放的軸承固定連接，所述主成型輥與成型電機轉動連接，所述調節室中的第二滑塊和第一滑塊分別與輔助成型輥?zhàn)笥覂蓚?cè)連接的軸承固定連接，所述第二滑塊螺紋連接的左調節絲桿的末端與左轉向傳動機構相連接，所述第一滑塊螺紋連接的右調節絲桿的末端與右轉向傳動機構相連接，所述傳動電機通過轉軸固定連接的主齒輪分別與左傳動絲桿和右傳動絲桿末端固定的從動齒輪相互嚙合，所述左傳動絲桿和右傳動絲桿的另一端分別與左轉動傳動機構和右轉向傳動機構相連接。本發明具有可調節功能，自動化程度較高。

技術研發人員：不公告發明人
受保護的技術使用者：合肥杰代機電科技有限公司
技術研發日：2017.07.30
技術公布日：2017.10.24
