本技術涉及凍蝦清洗領域，具體是一種南極磷蝦的清洗裝置。

背景技術：

1、現有的凍蝦原料在解凍后需要進行清洗后才能投入后續的生產工序，現有的清洗方式一般都是將凍蝦放入清洗池中進行清洗，清洗的效率較低，對雜質的清洗不夠徹底，同時清洗后蝦的表面帶有較多的水分，而蝦在后續的蝦油提取等生產步驟時需要將其烘干后再進行粉碎操作，因此清洗后的蝦表面的水分增大了后續對蝦烘干處理的負擔，提高了對凍蝦進行加工處理的成本。

技術實現思路

1、本實用新型的目的在于提供一種南極磷蝦的清洗裝置，它能夠解決現有凍蝦清洗時效率較低和清洗后殘留水分對后續烘干工序的影響，提高凍蝦清理的效率，對雜質的清理更加徹底，減少清洗后水分的殘留量，降低對凍蝦后續烘干處理的成本。

2、本實用新型為實現上述目的，通過以下技術方案實現：

3、一種南極磷蝦的清洗裝置，包括外殼體，所述外殼體的內部轉動連接有清洗框，所述清洗框的側壁上設有多個通孔，所述外殼體的側壁上設有多個朝向清洗框設置的清洗噴頭，所述外殼體的底部設有多個出水口，所述外殼體的上下兩端分別設有連通的進料通道和出料通道，所述進料通道和出料通道處均滑動連接有控制兩者開閉的動力板，所述清洗框上對稱的設有進料口和出料口，所述進料口和出料口處均滑動連接有控制兩者開閉的擋板，所述擋板與清洗框之間設有壓縮彈簧，所述動力板通過滑動與擋板相接觸并驅動其滑動運動。

4、進一步的，所述清洗框的內部設有多個固定柱，所述擋板的兩側對稱的設有配合清洗框內壁使用的限位塊，所述固定柱貫穿限位塊并與其滑動連接。

5、進一步的，所述固定柱的端部設有凸塊，所述壓縮彈簧套設在固定柱的外側，所述壓縮彈簧位于凸塊與限位塊之間。

6、進一步的，所述進料通道和出料通道處均設有伸縮桿，所述伸縮桿的活動端與動力板相連接。

7、進一步的，所述動力板和擋板均為中間高兩端低的形狀，所述清洗框的內壁上陣列分布有多個凸棱。

8、進一步的，所述進料通道的寬度不大于進料口的寬度。

9、對比現有技術，本實用新型的有益效果在于：

10、1、本實用新型的結構通過在外殼體上設置進料通道和出料通道，同時在外殼體的內部轉動設置有清洗框，清洗框的側壁上設置多個通孔，外殼體的內壁上設有多個朝向清洗框設置的清洗噴頭，這樣的結構使得需要清洗的凍蝦通過進料通道進入清洗框中，經過清洗框的轉動和轉動過程中清洗噴頭的噴水處理，使得凍蝦上的雜質被快速的沖洗干凈，大大提高了清洗的效率，使得雜質的清洗更加徹底，同時在清洗后還可將清洗噴頭關閉利用清洗框再繼續轉動一段時間，將蝦表面殘留的水分甩出，被甩出的水從外殼體底部的出水口排出，而清洗后的蝦從出料通道出料，從而使得清洗后的蝦表面殘留的水分更少，降低了后續烘干處理的時間和成本，提高了對凍蝦整體的生產加工效率；

11、2、在清洗框上對稱的設有進料口和出料口，進料口和出料口處均滑動連接有控制兩者開閉的擋板，擋板與清洗框之間設有壓縮彈簧，動力板通過滑動與擋板相接觸并驅動其滑動運動，這樣的結構使得清理過程中動力板將進料通道和出料通道關閉，避免清洗后的污水進入兩者內部，保證清洗后的蝦出料時保持干凈整潔的狀態，在清洗前后的進出料過程中，進料口與進料通道對齊，出料口與出料通道對齊，利用動力板的滑動運動使其與擋板接觸，然后驅動擋板滑動將進料口或者出料口打開，實現對凍蝦的準確進料和出料，大大提高了凍蝦清洗時進出料的便利性，提高了清洗的效率，同時將蝦的進出料通道和污水有效的分隔開，保證了整體的清洗效果。

技術特征：

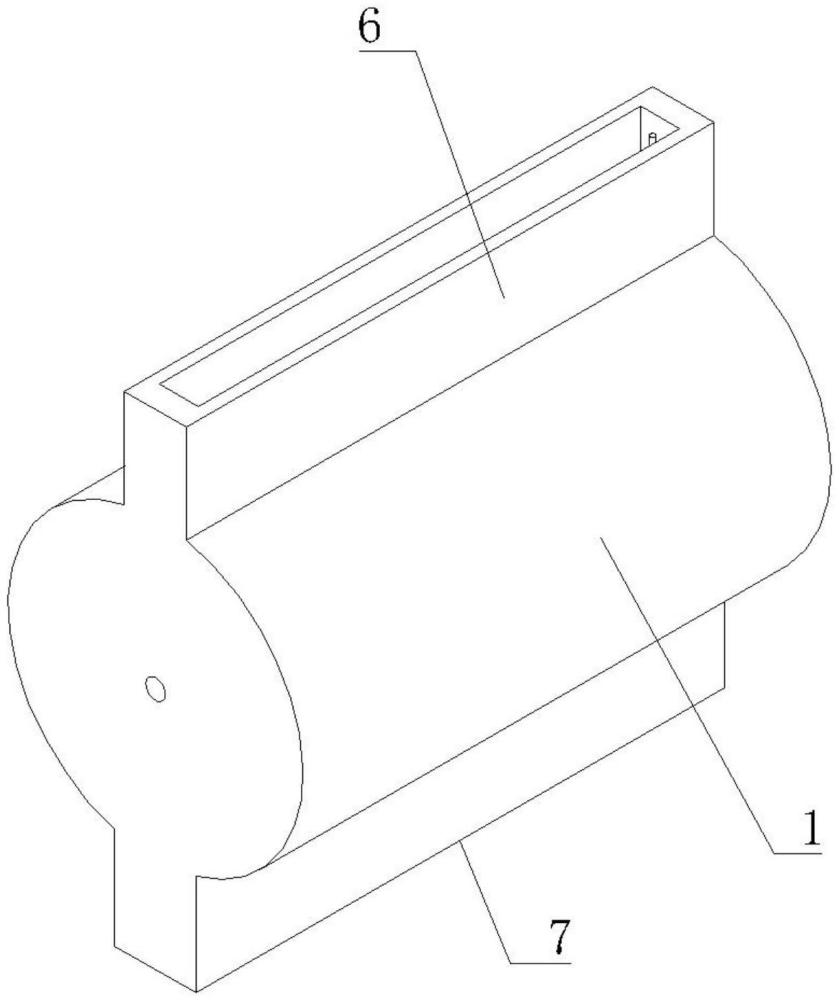

1.一種南極磷蝦的清洗裝置，包括外殼體(1)，所述外殼體(1)的內部轉動連接有清洗框(2)，所述清洗框(2)的側壁上設有多個通孔(3)，所述外殼體(1)的側壁上設有多個朝向清洗框(2)設置的清洗噴頭(4)，所述外殼體(1)的底部設有多個出水口(5)，其特征在于：所述外殼體(1)的上下兩端分別設有連通的進料通道(6)和出料通道(7)，所述進料通道(6)和出料通道(7)處均滑動連接有控制兩者開閉的動力板(8)，所述清洗框(2)上對稱的設有進料口(9)和出料口(10)，所述進料口(9)和出料口(10)處均滑動連接有控制兩者開閉的擋板(11)，所述擋板(11)與清洗框(2)之間設有壓縮彈簧(12)，所述動力板(8)通過滑動與擋板(11)相接觸并驅動其滑動運動。

2.根據權利要求1所述一種南極磷蝦的清洗裝置，其特征在于：所述清洗框(2)的內部設有多個固定柱(13)，所述擋板(11)的兩側對稱的設有配合清洗框(2)內壁使用的限位塊(14)，所述固定柱(13)貫穿限位塊(14)并與其滑動連接。

3.根據權利要求2所述一種南極磷蝦的清洗裝置，其特征在于：所述固定柱(13)的端部設有凸塊(15)，所述壓縮彈簧(12)套設在固定柱(13)的外側，所述壓縮彈簧(12)位于凸塊(15)與限位塊(14)之間。

4.根據權利要求1所述一種南極磷蝦的清洗裝置，其特征在于：所述進料通道(6)和出料通道(7)處均設有伸縮桿(16)，所述伸縮桿(16)的活動端與動力板(8)相連接。

5.根據權利要求1所述一種南極磷蝦的清洗裝置，其特征在于：所述動力板(8)和擋板(11)均為中間高兩端低的形狀，所述清洗框(2)的內壁上陣列分布有多個凸棱(17)。

6.根據權利要求1所述一種南極磷蝦的清洗裝置，其特征在于：所述進料通道(6)的寬度不大于進料口(9)的寬度。

技術總結
本技術公開了一種南極磷蝦的清洗裝置，主要涉及凍蝦清洗領域。包括外殼體，外殼體的內部轉動連接有清洗框，清洗框的側壁上設有多個通孔，外殼體的側壁上設有多個清洗噴頭，外殼體的底部設有多個出水口，外殼體的上下兩端分別設有連通的進料通道和出料通道，進料通道和出料通道處均滑動連接有動力板，清洗框上對稱的設有進料口和出料口，進料口和出料口處均滑動連接有擋板，擋板與清洗框之間設有壓縮彈簧。本技術的有益效果在于：它能夠解決現有凍蝦清洗時效率較低和清洗后殘留水分對后續烘干工序的影響，提高凍蝦清理的效率，對雜質的清理更加徹底，減少清洗后水分的殘留量，降低對凍蝦后續烘干處理的成本。

技術研發人員：范寧寧,姚紅娟,張莉,宗俊,趙祥磊,公緒海
受保護的技術使用者：山東魯華海洋生物科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
